Randbedingungen: Einlass
In diesem Schritt definieren Sie die Umgrenzung des Einlasses als Öffnung in den Raum. Dazu wenden Sie zwei Bedingungen an: Raumdruck und Raumtemperatur.
1. Klicken Sie auf der Registerkarte Konfiguration auf Randbedingungen:

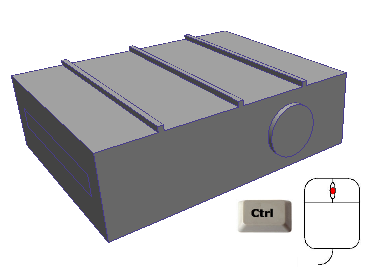

2. Blenden Sie alle Teile ein, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste neben das Modell klicken.
3. Klicken Sie mit der linken Maustaste auf die Einlassfläche.
4. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:
5. Wählen Sie in der Zeile Typ die Option Druck.

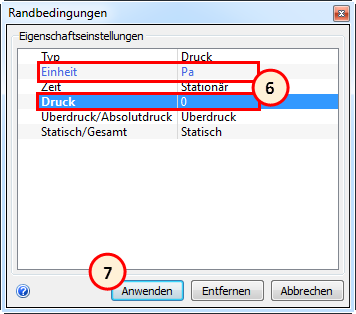

6. Legen Sie die Einheit auf Pa und den Druckwert auf 0 fest.
7. Klicken Sie auf Anwenden.
8. Klicken Sie auf Konfiguration (Registerkarte) > Auswahl (Gruppe) > Vorherige Auswahl.
9. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

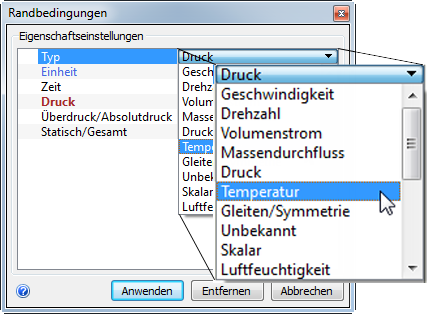

10. Wählen Sie in der Zeile Typ die Option Temperatur.

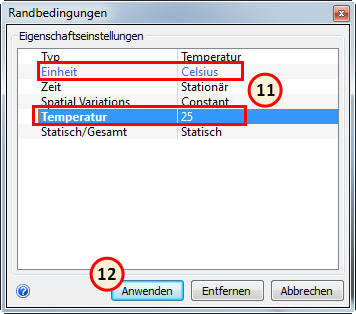

11. Überprüfen Sie, ob die Einheiten Celsius sind. Geben Sie in der Zeile Temperatur den Wert 25 ein.
12. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen
13. Um zu überprüfen, ob die beiden Randbedingungen korrekt angewendet wurden, überprüfen Sie die Designstudienleiste und die Farbstreifen auf der Einlassfläche:
- a. Überprüfen Sie in der Designstudienleiste die Werte beider Randbedingungen für die Einlassfläche. (Ziehen Sie den rechten Rand der Designstudienleiste, damit beide Randbedingungen sichtbar sind.)
- b. Die beiden Streifen auf der Einlassfläche müssen den Randbedingungstypen in der Legende entsprechen.
