Materialien: Zuluftgebläse
In diesem Schritt wird ein Gebläsematerial zugewiesen, um Kühlluft durch das System zu blasen.

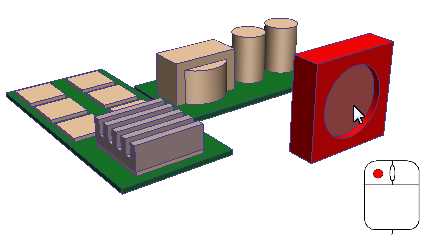

1. Wählen Sie zum Starten das Gebläse durch Klicken mit der linken Maustaste:
2. Klicken Sie in der kontextabhängigen Gruppe Materialien auf Bearbeiten:

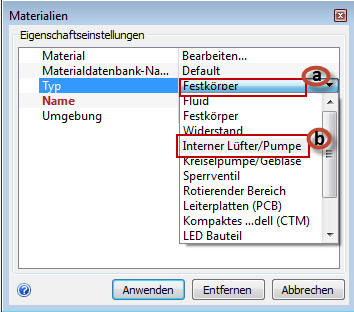

3. Wählen Sie im Material-Schnellbearbeitungs-Dialogfeld den Materialtyp:
- a. Klicken Sie in der Zeile Typ in die rechte Spalte.
- b. Wählen Sie Interner Lüfter/Pumpe aus.

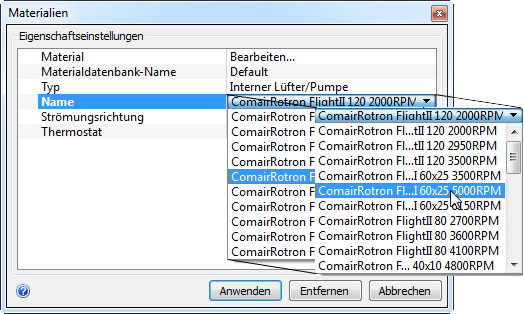

4. Wählen Sie im Menü Name die Option ComairRotron FlightII 60x25 5000 RPM.

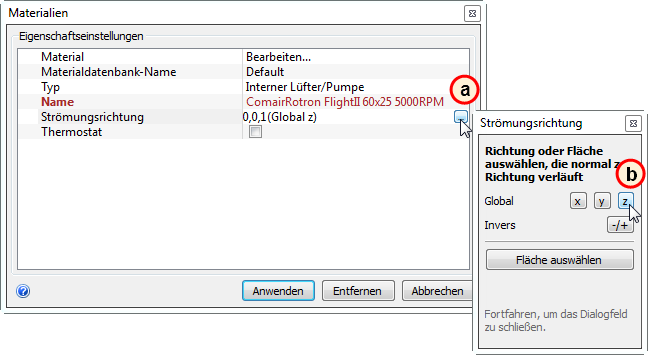

5. Stellen Sie die Strömungsrichtung am Gebläseauslass ein:
- a. Klicken Sie auf die Popup-Schaltfläche in der Spalte Strömungsrichtung.
- b. Klicken Sie auf Z.

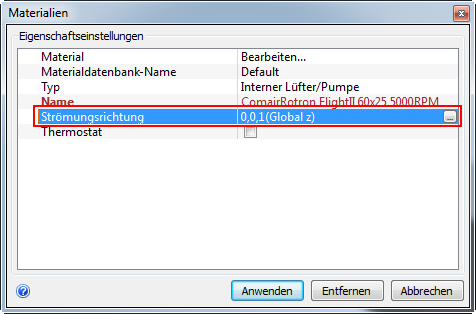

6. Stellen Sie sicher, dass die Strömungsrichtung 0, 0, 1 ist, und klicken Sie auf Anwenden.
Überprüfen der Einstellungen

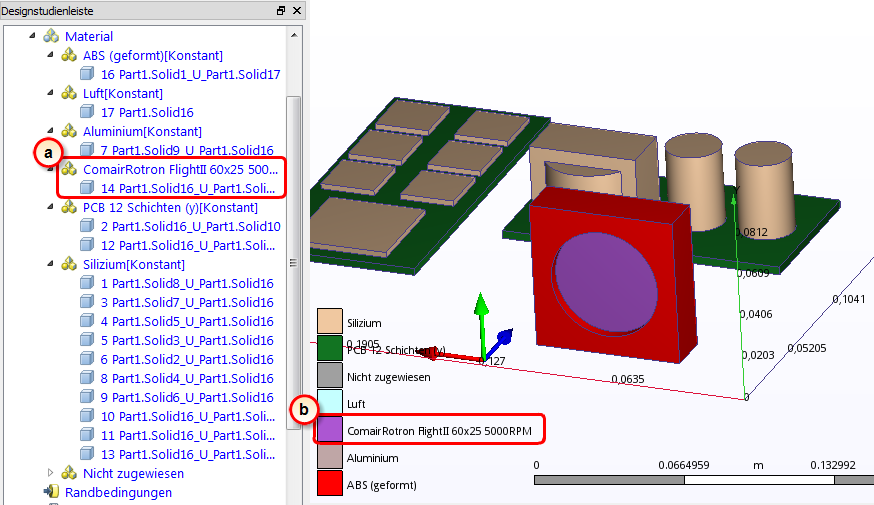

7. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Gebläsematerial korrekt zugewiesen wurde:
- a. Überprüfen in der Designstudienleiste, ob die Materialzuweisung für das Teil ComAirRotron FlightII 60x25 5000RPM korrekt ist.
- b. Das Gebläseteil muss der Farbe für ComAirRotron FlightII 60x25 5000RPM in der Legende entsprechen.
Dies ist eine gute Gelegenheit, um die Materialzuweisungen in der Designstudienleiste zu überprüfen.
Speichern Sie jetzt Ihre Arbeit. Klicken Sie im Schnellzugriff-Werkzeugkasten auf das Symbol Speichern:
