Randbedingungen: Auslass
In diesem Schritt weisen wir dem Auslassschlitz eine Umgebungsdruck-Randbedingung zu.

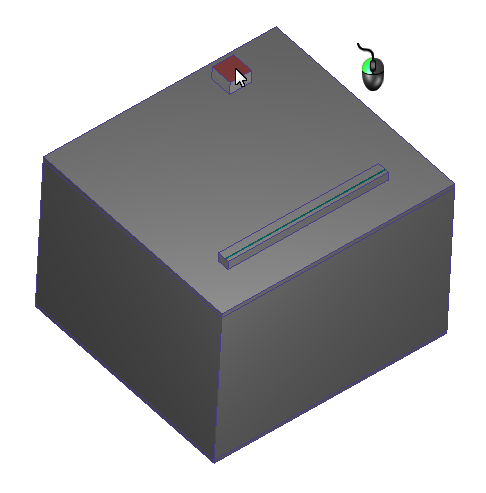

1. Klicken Sie mit der linken Maustaste auf die Auslassfläche.
2. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

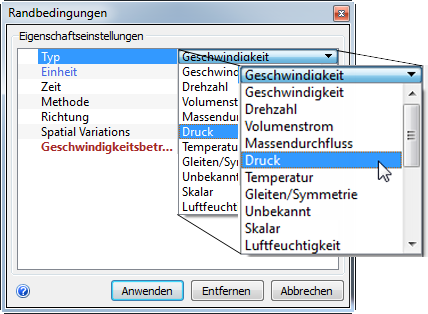

3. Wählen Sie in der Zeile Typ die Option Druck.

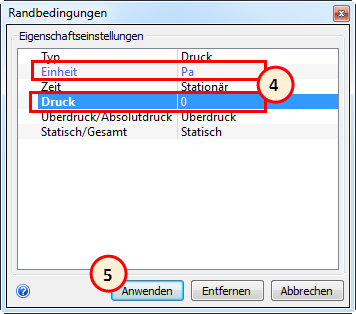

4. Behalten Sie die Einheit Pa und den Druckwert = 0 bei.
5. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

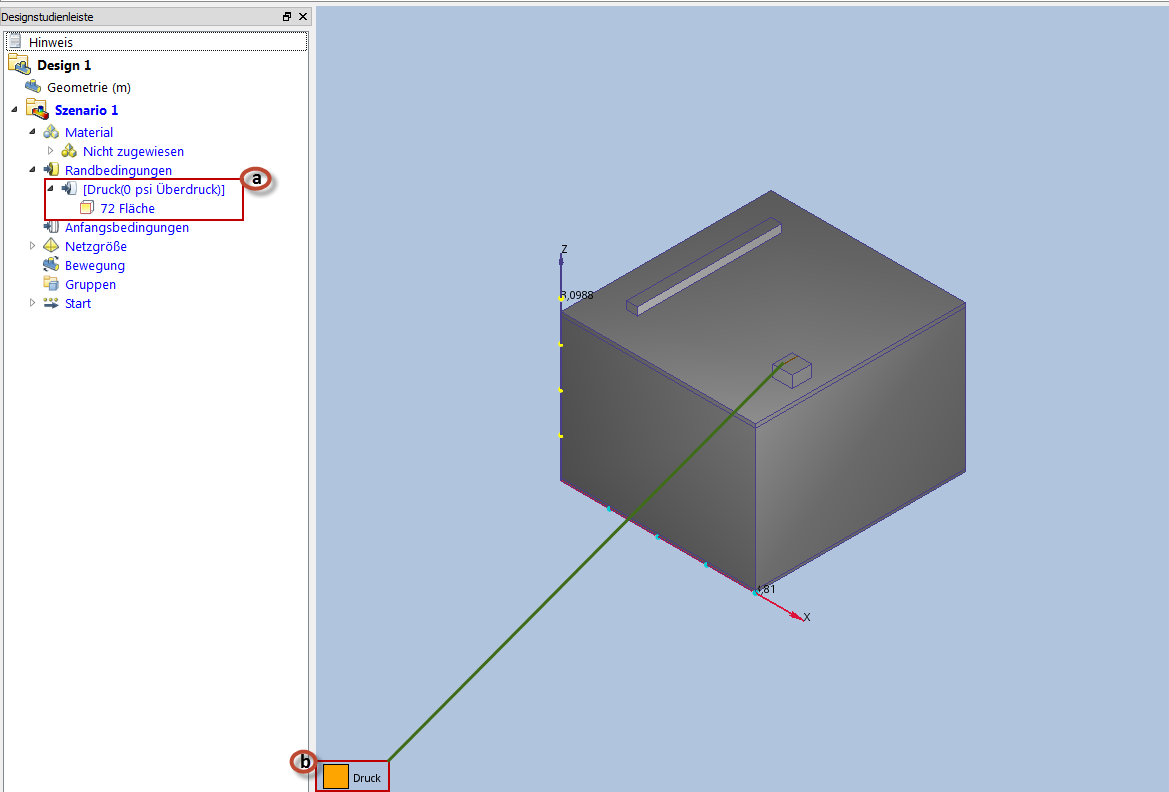

6. Um zu überprüfen, ob die Druckrandbedingung korrekt auf den Auslass angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf der Auslassfläche:
- a. Überprüfen Sie in der Designstudienleiste den Wert für die Bedingung auf der Auslassfläche.
- b. Der Streifen auf der Auslassfläche muss den Randbedingungstypen in der Legende entsprechen.
