Materialien: Leiterplatten
In diesem Schritt weisen Sie den beiden Leiterplatten ein Leiterplattenmaterial zu.

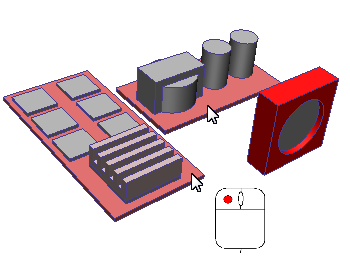

1. Wählen Sie die beiden Leiterplatten aus, indem Sie mit der linken Maustaste nacheinander auf beide klicken:
2. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:
3. Wählen Sie im Material-Schnellbearbeitungs-Dialogfeld den Materialtyp:
- a. Klicken Sie in der Zeile Typ in die rechte Spalte.
- b. Wählen Sie Festkörper.

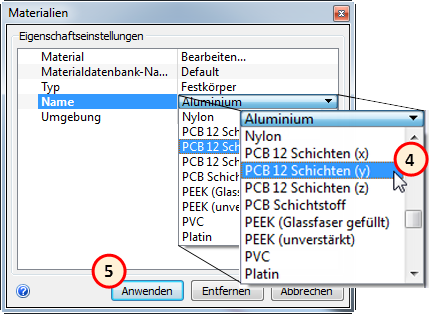

4. Wählen Sie aus dem Menü Name die Bezeichnung PCB 12 Schichten (Y).
5. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

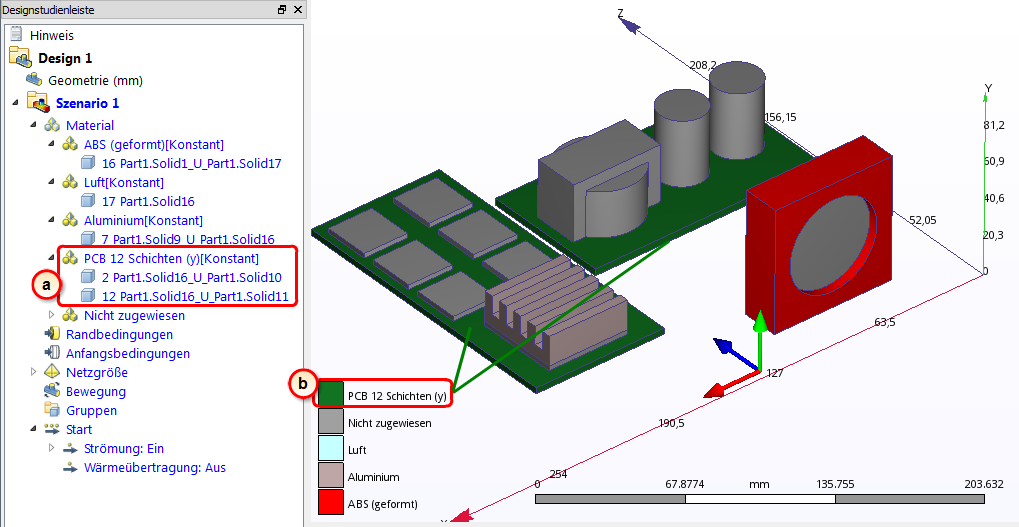

6. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Leiterplattenmaterial korrekt zugewiesen wurde:
- a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für PCB 12 Schichten (Y) korrekt ist.
- b. Die beiden Leiterplattenteile müssen der Farbe für PCB 12 Schichten (Y) in der Legende entsprechen.
