Ausführen der Simulation

In diesem Schritt starten wir die Strömungssimulation. Die Ausführung dauert etwa 10 Minuten.

1. Klicken Sie auf der Registerkarte Konfiguration auf Start:

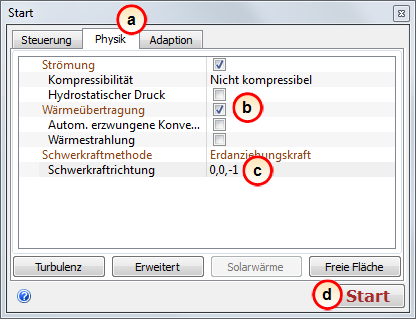

2. Nach dem Aktivieren des Wärmeübertragungs- und Schwerkraftvektors könne wir die Simulation starten:

   1. Klicken Sie auf die Registerkarte Physik.

   2. Aktivieren Sie Wärmeübertragung.

   3. Ändern Sie die Schwerkraftrichtung auf 0, 0, -1.

   4. Klicken Sie auf Start.

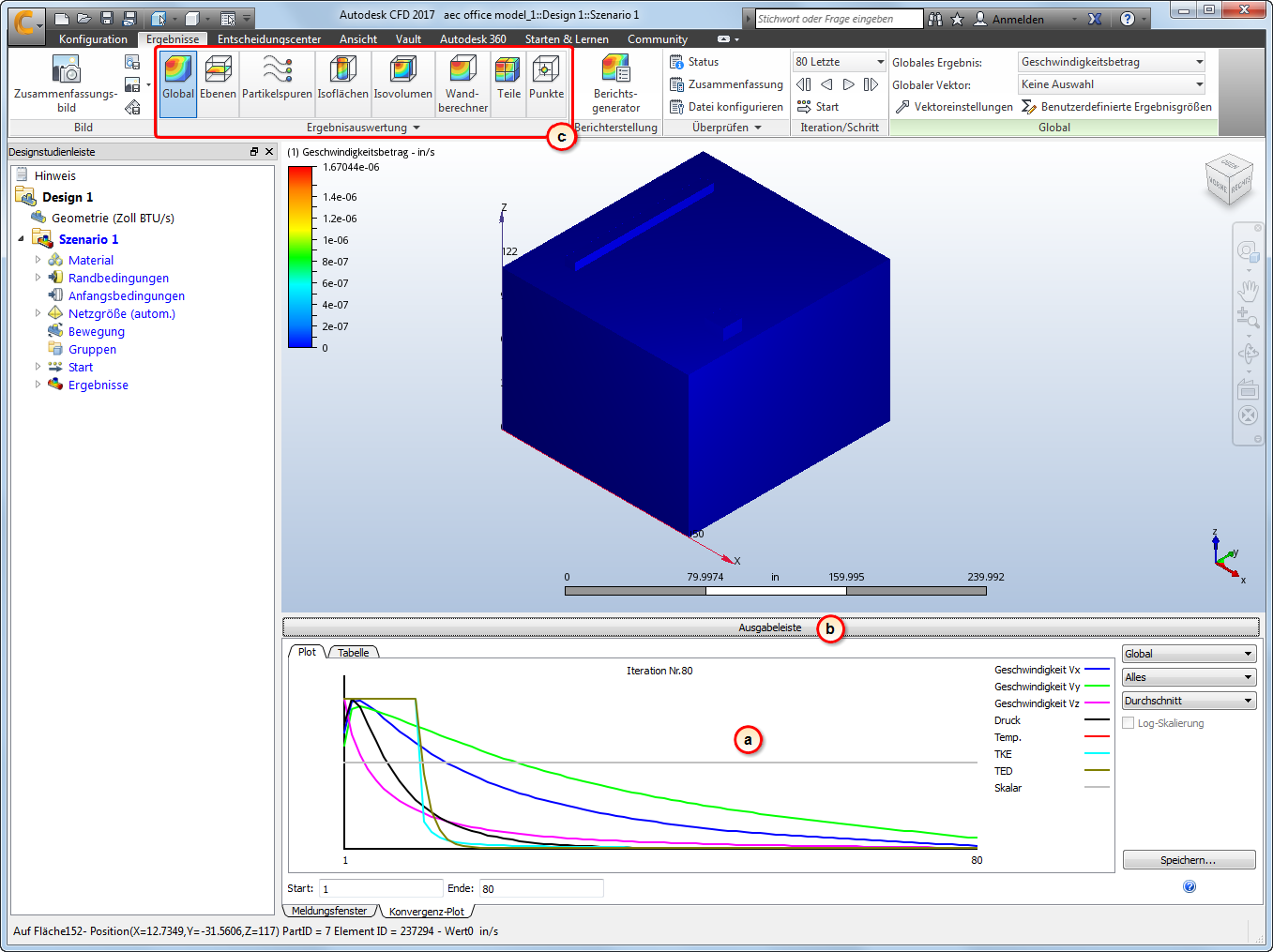

Während der Ausführung können Sie die Ergebnisse der Berechnung sehen.

Beachten Sie Folgendes:

• Der Konvergenz-Plot zeigt die die Berechnungsbedingung während der Simulation. Wenn die Linien flach auslaufen, ändert sich die Lösung nicht mehr und die Simulation ist abgeschlossen.
• Um eine größere Ansicht des Modells anzuzeigen, minimieren Sie die Ausgabeleiste, indem Sie auf die Schaltfläche Ausgabeleiste klicken.
• Die Ergebnisse werden während der Simulation aktualisiert. Sie können Sie mit den Steuerelementen Ergebnisse anzeigen.

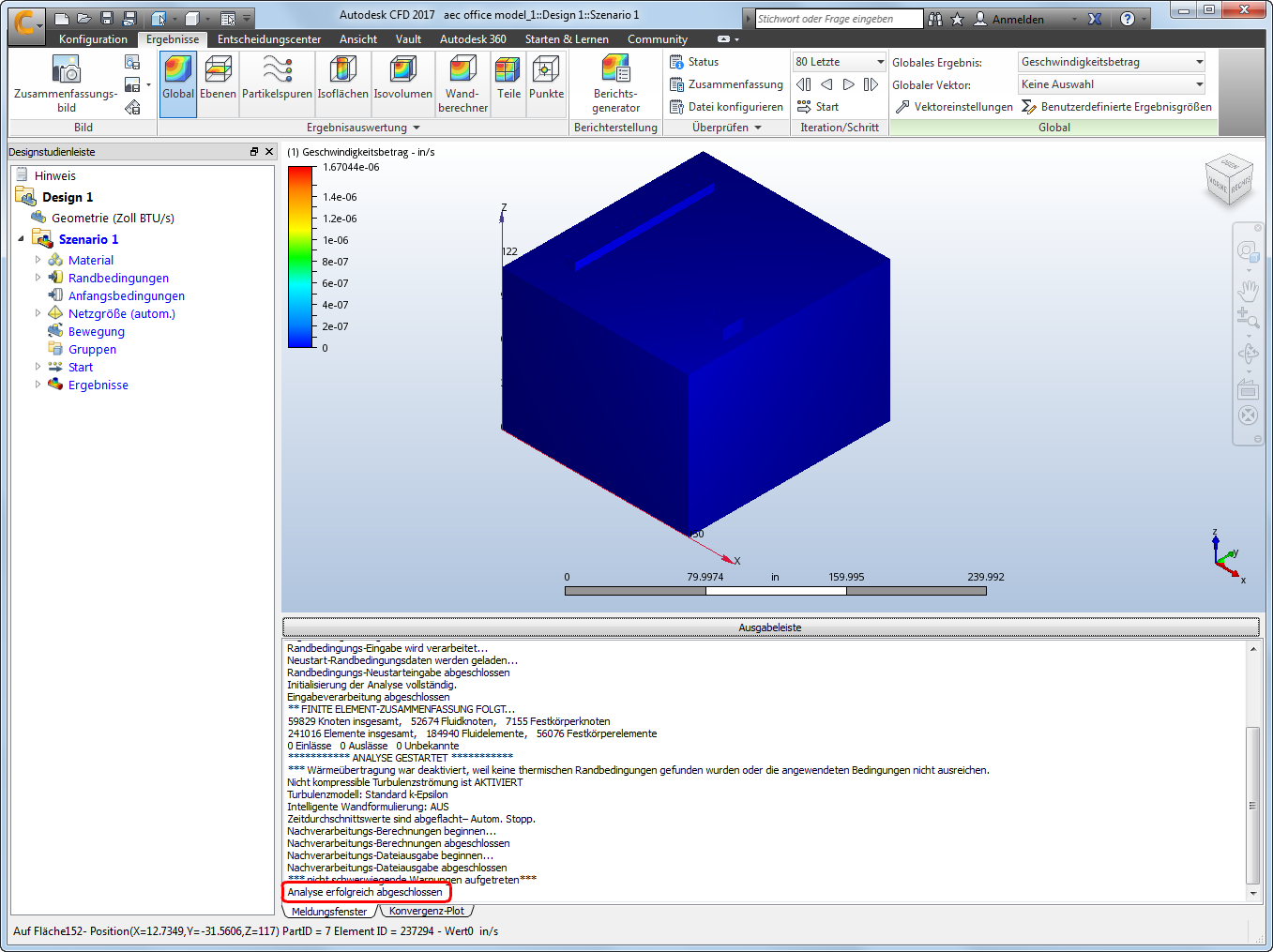

Die Ausgabeleiste zeigt nach Abschluss der Simulation "Analyse erfolgreich abgeschlossen" an:

Im nächsten Schritt zeigen wir die Ergebnisse an.
