Materialien: Luft

In diesem Schritt weisen Sie dem internen Strömungsvolumen Luft zu.

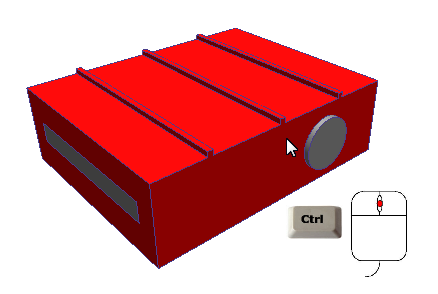

1. Blenden Sie das Gehäuse aus, indem Sie die bei gedrückter STRG-Taste mit der mittleren Maustaste darauf klicken:

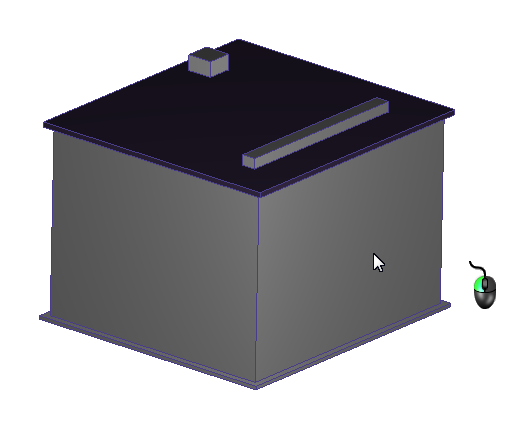

2. Wählen Sie das Strömungsvolumen aus, indem Sie mit der linken Maustaste darauf klicken:

3. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Materialien:

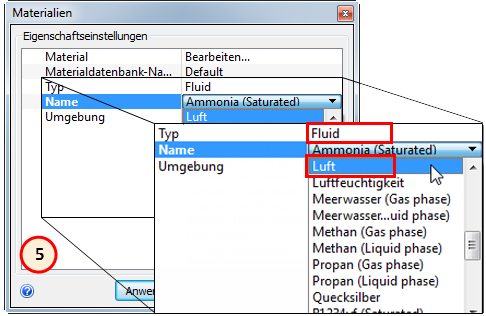

4. Stellen Sie sicher, dass im Schnellbearbeitungs-Dialogfeld der Typ auf Fluid gesetzt und als Name Luft angegeben ist.

5. Klicken Sie auf Anwenden.

Überprüfen der Einstellungen

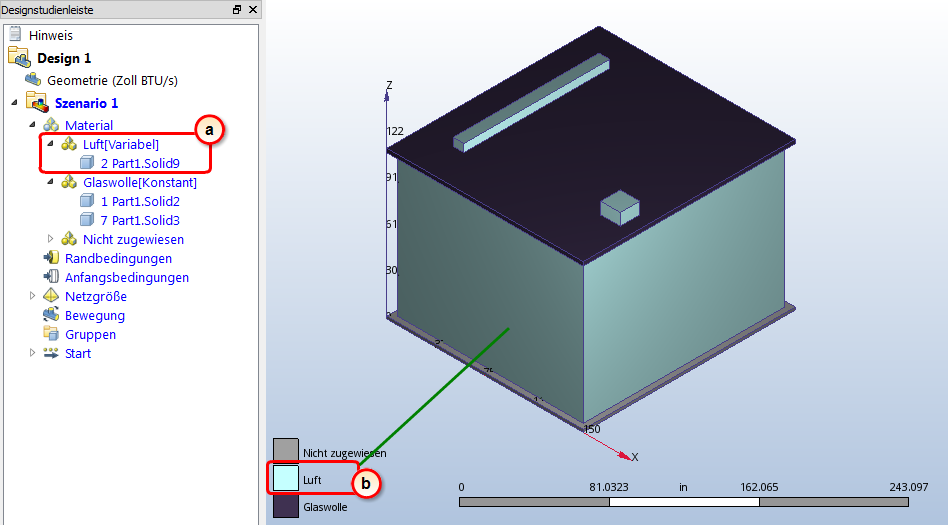

6. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Luft korrekt zugewiesen wurde:

• a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für Luft korrekt ist.
• b. Das interne Luftteil muss dieselbe Farbe wie die Farbe für Luft in der Legende haben.
