Crear una pieza simplificada a partir de un ensamblaje

Con el ensamblaje activo, el comando Simplificar crea un sólido o superficie compuesta como estado del modelo sustituto o como pieza derivada.

Novedades: 2022, 2023, 2024, 2024.2, 2025.

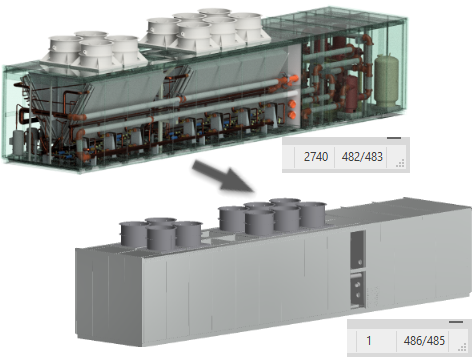

Utilice el comando Simplificar para reducir el contenido de un ensamblaje eliminando los componentes, las operaciones y la generación de un archivo de pieza simplificada. Cuando el comando inicia, el estado del modelo activo, la vista de diseño y la vista de posición rellenan el grupo Estado inicial. Desde allí se refinan los parámetros que definen el modelo simplificado. A medida que se seleccionan opciones, se ocultan otras opciones que no son válidas.

El comando Simplificar se utiliza para crear y editar piezas simplificadas. Las piezas con contorno simplificado heredadas utilizan el panel de propiedades Simplificar cuando se editan.

El comando Simplificar no está disponible cuando el modelo está en Modo rápido.

En este tema se describe Simplificar para uso no arquitectónico Si desea utilizar Simplificar para colaborar en proyectos arquitectónicos, consulte Procedimiento para exportar a RVT (formato Revit).

Sugerencia: Si prefiere utilizar la tecla Intro al introducir valores, se recomienda desactivar el parámetro avanzado Pulsar INTRO una vez para finalizar el comando. El estado por defecto (seleccionado) utiliza Intro como botón Aceptar para completar el comando y confirmar los cambios.

  1. En la ficha Ensamblar panel Simplificación, haga clic en Simplificar. Se muestra el panel de propiedades Simplificar.

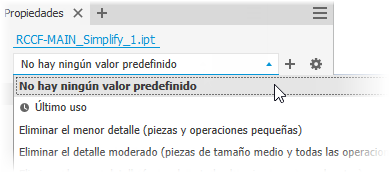

  2. Si lo desea, seleccione un valor predefinido integrado para utilizarlo. Se proporcionan cuatro valores predefinidos integrados y, además, puede crear los suyos propios. Los valores predefinidos asignan valores a los campos en el panel de propiedades. Puede modificar cualquier valor.

    • Eliminar el menor detalle (piezas y operaciones pequeñas): los parámetros se han diseñado para eliminar las piezas y las operaciones pequeñas, lo que da como resultado el modelo más detallado.

    • Eliminar un detalle moderado (piezas de tamaño medio y todas las operaciones de la lista): los parámetros se han diseñado para eliminar una cantidad moderada de detalle.

    • Eliminar el mayor detalle (se reemplazan los componentes de nivel superior con envolventes): los parámetros se han diseñado para eliminar la mayor cantidad de detalle, lo que da como resultado formas muy básicas.

    • Sin simplificación: la versión simplificada es un fiel reflejo del modelo de ensamblaje. Todos los detalles están visibles en el modelo.

      Sugerencia: Seleccione un valor predefinido cercano a lo que desea para el detalle y, a continuación, utilice Ver incluidos y Ver excluidos para seleccionar rápidamente las piezas restantes y acelerar el proceso.

      Se puede utilizar el mismo método para crear sus propios valores predefinidos. Para obtener más información, consulte Procedimiento para trabajar con valores predefinidos.

  3. En el grupo Entrada, los campos se rellenan con el estado actual del ensamblaje. Puede cambiarlos según sea necesario.

    Estado del modelo. Puede definir cotas de componentes, desactivación de funciones o desactivación de componentes. No se incluyen los componentes desactivados.

    Vista. Las vistas de diseño pueden definir la visibilidad de componentes. No se incluyen los componentes invisibles.

    Haga clic en la opción Asociativo para vincular el modelo simplificado a la vista de diseño. La opción no está disponible con la vista de diseño principal.

    Nota: Cuando Asociado está seleccionado, el grupo Excluir componentes no está disponible, ya que todos los cambios de componentes proceden solo de la vista de diseño.

    Posición. Puede definir la posición relativa para los ensamblajes que se desplazan. Seleccione la representación posicional que desea mostrar en el modelo de Revit.

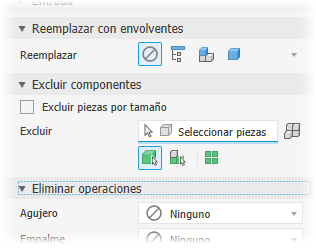

  4. Reemplazar con envolventes proporciona los medios para reemplazar componentes con formas simples. Al hacer clic en una opción, la vista preliminar muestra las piezas representadas como envolventes.

    Las opciones de reemplazo son:

    • Ninguno: seleccione esta opción si no utiliza envolventes para la simplificación. Los grupos Componentes y Operaciones están disponibles para su uso.
    • Todo en un envolvente: crea un envolvente alrededor del ensamblaje de nivel superior. El resultado es impreciso y útil para desarrollar un área de exclusión para el diseño. Cuando esta opción está activada, los grupos de Componentes y Operaciones quedan ocultos.
    • Cada componente de nivel superior: crea un envolvente alrededor de los componentes de primer nivel del ensamblaje. Se muestran las herramientas de selección de componentes. Las herramientas de selección de operaciones están ocultas.
    • Cada pieza: crea envolventes para todas las piezas del ensamblaje. Las herramientas de selección de operaciones están ocultas.

    Cuando se selecciona cualquiera de las opciones de reemplazo, puede especificar el Tipo:

    • Cuadro delimitador ortogonal: crea el envolvente en forma de cuadro delimitador ortogonal.
    • Cuadro delimitador mínimo orientado: crea el envolvente en forma de cuadro delimitador orientado.
    • Cilindro delimitador mínimo orientado: crea el envolvente en forma de cilindro delimitador orientado.
    Sugerencia: Combine el uso de Valores predefinidos, Reemplazar con envolventes, Excluir componentes y Eliminar operaciones para refinar el modelo simplificado que desea obtener.

  5. Excluir componentes: proporciona opciones para seleccionar componentes que se van a incluir en la pieza simplificada o excluir de ella. Seleccione componentes individuales o todas las incidencias de un componente.

    • Excluir piezas por selección (valor por defecto). La opción Excluir piezas por tamaño está desactivada y el selector Excluir está activo.

      1. Haga clic en la prioridad de selección que desee utilizar. Seleccione Prioridad de pieza o Prioridad de componente.
      2. Para seleccionar todas las incidencias del elemento seleccionado, haga clic en la opción Todas las incidencias.
      3. Comience a seleccionar piezas o componentes en el lienzo. Un selector activo tiene un resaltado azul en la parte inferior del control.

    • Excluir piezas por tamaño

      1. Seleccione la opción Excluir piezas por tamaño.

      2. Especifique el valor máximo de la diagonal para un cuadro delimitador. Se excluyen las piezas o los componentes que se ajustan dentro del cuadro delimitador. Utilice uno de estos métodos para especificar el tamaño:

        • Escriba el valor en el campo de edición Diagonal máx.
        • Haga clic en la flecha situada al final del campo de valor para seleccionar un valor utilizado recientemente.
        • Haga clic en el botón del cuadro delimitador de la medida de la diagonal y, a continuación, seleccione una pieza o un componente para proporcionar el valor de la diagonal.

      3. Haga clic en la prioridad de selección que desee utilizar. Elija una de las siguientes opciones:

        • Prioridad de pieza

        • Prioridad de componente

          Para seleccionar todas las incidencias del elemento seleccionado, haga clic en la opción Todas las incidencias.

      4. Autodetectar localiza y resalta los componentes.

      5. Continúe seleccionando el resto de los componentes según sea necesario para excluirlos de la pieza simplificada.

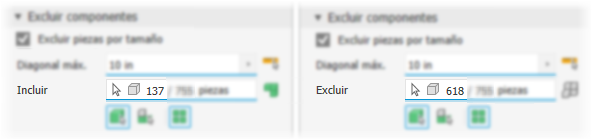

    • Haga clic en Ver excluidos para ver los componentes que no participarán en el modelo simplificado, o en Ver incluidos para ver los componentes que participan en el modelo simplificado. Cuando se visualiza en cualquiera de los modos, los números que se muestran en el campo de edición son relativos a la etiqueta.

      Nota: Las piezas excluidas se resaltan explícitamente cuando se usa Ver excluidos. Las piezas excluidas por tamaño no aparecen resaltadas. Las opciones de visualización también funcionan con envolventes.

  6. Eliminar operaciones proporciona opciones para seleccionar operaciones por tipo y tamaño que se van a incluir en la pieza simplificada o excluir de ella. La lista de operaciones incluye agujeros, empalmes, chaflanes, cajeras (sustractivas), repujados (aditivos) y túneles (una o varias entradas). Los espacios vacíos internos se eliminan automáticamente.

    • Cajera reconoce operaciones sustractivas como extrusiones, revoluciones, barridos, etc.

    • Repujado reconoce salientes aditivos o positivos de varios tipos de operación.

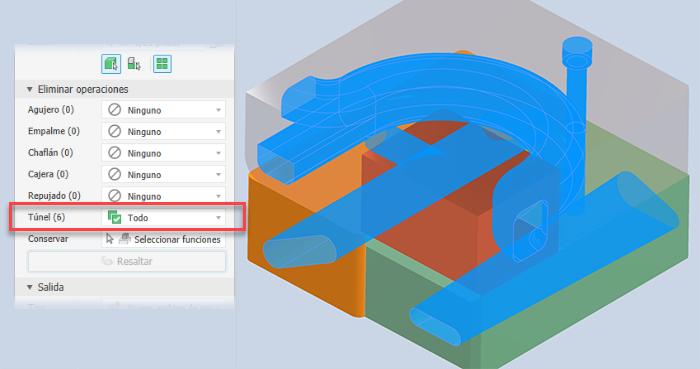

    • Túnel reconoce un conjunto de caras contenidas dentro del modelo que definen un área abierta, con una o más entradas al área desde caras exteriores.

      Para cada uno de los tipos de operación de la lista se especifica qué se desea eliminar y cómo:

    • Ninguna (por defecto): no se elimina ninguna operación de este tipo.

    • Todas: se eliminan todas las operaciones de este tipo.

    • Rango: se eliminan todas las operaciones iguales o menores que el parámetro especificado. Especifique el valor que define el tamaño máximo que se va a eliminar.

    • Conservar: haga clic en el selector y seleccione las operaciones que desea conservar para que no se eliminen.

      Nota: Las reglas de reconocimiento de operaciones son mínimas, lo que permite realizar cruces. Por ejemplo, los agujeros también cumplen la definición de túneles. Por tanto, algunos agujeros fuera de un rango se pueden eliminar como túneles. Para resolver este problema, puede hacer clic en Conservar y seleccionar cualquier operación que desee conservar en la pieza simplificada.

    • Resaltar: aplica un color a las operaciones que se van a eliminar.

  7. Resultado

    • Tipo: las opciones varían en función de cómo se haya accedido al comando.

      • Si se accede desde la ficha Ensamblar o el nodo del navegador Estado del modelo, se utiliza con los modelos de ensamblaje estándar de Inventor.

        • Nuevo archivo de pieza genera una pieza de Inventor a partir de la plantilla seleccionada.

        • Sustituto produce una pieza simplificada de Inventor que rellena un estado del modelo sustituto.

          Nota: Si el modelo activo está en estado sustituto, el comando Simplificar no estará disponible.

    • Plantilla: define el archivo de plantilla de pieza que se va a utilizar para la nueva salida del archivo de pieza. Elija entre plantillas de chapa o estándar, o bien vaya a una plantilla personalizada. Si el campo de plantilla está vacío, aparecerá una alerta junto al campo.

    • Nombre: utilice el nombre de archivo por defecto o especifique uno propio. El valor por defecto utiliza el nombre del ensamblaje y añade un sufijo.

    • Ubicación: define la ubicación del nuevo archivo. A fin de poder encontrar la pieza cuando el ensamblaje está abierto, especifique la ruta del directorio correspondiente en el proyecto empleado para el ensamblaje.

    • Estructura de la lista de materiales: define la estructura de la lista de materiales del componente (Normal es el valor por defecto).

      Nota: Puede anular la estructura con el valor Referencia en cada ejemplar del componente.
      Nota: No se utiliza para salida RVT.

    • El Estilo se utiliza para la salida IPT y proporciona hasta cuatro opciones.

      Nota: No está disponible para salida RVT.

      Seleccionar entre:

      • Objeto sólido único sin uniones
      • Objeto sólido único con uniones
      • Mantener objetos sólidos
      • Único compuesto

  8. Propiedades avanzadas: proporciona otros parámetros que ayudan a administrar la salida simplificada.

    Estos son los parámetros generales:

    • Romper vínculo para romper el vínculo entre el ensamblaje padre y la pieza simplificada.

      Nota: No está disponible para salida RVT.

    • Desactivar vínculo para desactivar el vínculo entre el ensamblaje padre y la pieza simplificada.

      Nota: No está disponible para salida RVT y cuando la casilla Romper vínculo está activada.

    • Cambiar el nombre de los componentes simplificados. Se cambia el nombre de los siguientes elementos:

      • La selección y todos los nodos hijo de navegador. El nombre de pieza sigue este patrón: "Pieza[número de secuencia]:[número de ejemplar]", lo que da como resultado "Pieza1:1", "Pieza2:1", y así sucesivamente. En los ejemplares de pieza, el número de ejemplar sigue una iteración, de modo que se obtiene "Pieza1:1", "Pieza1:2", y así sucesivamente.

      • Los elementos incluidos en las carpetas Cuerpos sólidos o Cuerpos de superficie. El cambio de nombre del elemento sigue este patrón: los nodos de cuerpo de superficie se renombran "Sup1", "Sup2", etc., y los nodos de operación de superficie se renombran "Superficie1", "Superficie2", etc.

      • El nombre del nodo Ensamblaje cambia a Ensamblaje1.

        Nota: No está disponible para salida RVT.

    • Rellenar espacios vacíos internos para rellenar todos los vaciados en la pieza de cuerpo sólido simplificado.

    • La opción Eliminar piezas internas está seleccionada por defecto. Inventor mira el modelo desde 14 direcciones estándar (seis ortogonales y ocho isométricas) para averiguar el estado de visibilidad de una pieza. Se quitan las piezas consideradas como no visibles.

    • Utilice Vincular color de cara desde componente de origen para vincular el color del componente base con la pieza de destino. Si esta opción está desactivada, el aspecto se establece en el aspecto por defecto de la pieza de destino.

    • Crear cuerpos independientes de booleano erróneo, para crear una pieza con varios cuerpos cuando una operación booleana falle en una de las opciones de estilo de un cuerpo sólido. Solo está disponible cuando el estilo es Cuerpo único sin aristas visibles entre caras planas o Cuerpo único con aristas visibles entre caras planas.

      Nota: Al eliminarse, es posible que se creen separaciones. Si hay separaciones, el resultado no es un cuerpo múltiple.
      Nota: No está disponible para salida RVT.

  9. Haga clic en Aceptar para crear la pieza simplificada a partir de los criterios especificados.

Procedimiento para editar un sustituto simplificado

Los sustitutos son estados del modelo basados en un modelo simplificado. Se añaden al ensamblaje y se insertan en la carpeta Sustitutos de estados del modelo. Procedimiento para editar el sustituto simplificado:

  1. En el navegador, expanda la carpeta Estados del modelo Sustitutos.

  2. Haga clic con el botón derecho en el sustituto que desee editar y, a continuación, haga clic en Activar. El modelo se actualiza para mostrar el sustituto.

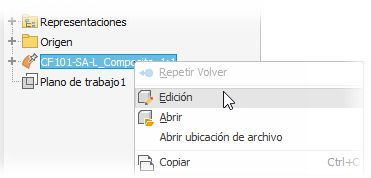

  3. En el navegador, haga clic con el botón derecho en el modelo sustituto y haga clic en Editar.

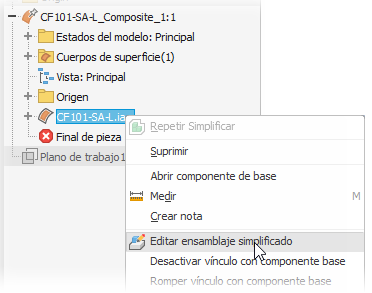

  4. En el navegador, haga clic con el botón derecho y seleccione Editar ensamblaje simplificado.

  5. En el panel de propiedades, modifique cualquiera de las siguientes opciones, según sea necesario:

    • Estado inicial: seleccione un estado del modelo, una vista de diseño o una vista de posición diferentes
    • Envolventes
    • Componentes: incluir o excluir piezas adicionales
    • Operaciones: añada o refine los parámetros de las operaciones que se van a eliminar
    • Salida Estilo

  6. Haga clic en Aceptar. Se actualiza el sustituto.

Identifique con facilidad un ensamblaje sustituto o simplificado

Siempre que se crea una pieza o un ensamblaje para que sea un componente sustituto, el menú contextual de ese componente muestra un estado de solo lectura denominado Sustituto. Cuando la opción Sustituto está activada, la pieza o el ensamblaje se considera un modelo sustituto. Por lo tanto, todos los archivos de la pieza tienen el estado Sustituto. Se activa SOLO si el componente se ha creado como componente sustituto.
