Simplificar ensamblajes

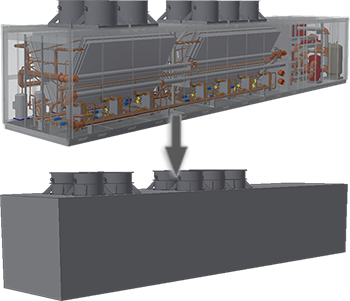

Reduzca la complejidad del modelo de ensamblaje para mejorar el rendimiento en procesos posteriores, proteger la propiedad intelectual o utilizar en ensamblajes estáticos de mayor tamaño.

Novedades: 2022, 2026.

El comando Simplificar permite crear una pieza a partir de un ensamblaje. Especifica los componentes y las operaciones que desea eliminar de la pieza simplificada o utilizar uno de los valores predefinidos integrados.

¿Qué ventajas ofrecen las piezas simplificadas?

• Son fáciles de usar
• Se reduce considerablemente el tamaño del archivo en el caso de los ensamblajes grandes y las piezas complejas.
• Se reduce el tiempo que tarda el ensamblaje en abrirse mediante un estado del modelo sustituto de ensamblaje simplificado.
• El rendimiento es mayor cuando se visualiza o trabaja con ensamblajes grandes y piezas complejas.
• Proteja la propiedad intelectual eliminando agujeros y componentes internos.

• Un compuesto de superficie simplificada conserva los aspectos originales del componente y puede conservar otras operaciones visuales como los gráficos de rosca.
• Las piezas simplificadas almacenan las propiedades másicas del ensamblaje original si se calculan antes de crear la simplificación.
• Una pieza de compuesto de superficie no participa en las operaciones de detección de interferencias y colisiones.
• Evite usar las piezas compuestas en las vistas seccionadas.

Puntos de acceso

El acceso al comando Simplificar en relación con los modelos de ensamblaje estándar de Inventor se realiza desde la siguiente ubicación:

• Ficha Ensamblar panel Simplificación Simplificar
• Navegador: nodo Estado del modelo Nuevo sustituto Simplificar

Se puede acceder al comando Simplificar para su uso con proyectos arquitectónicos desde la siguiente ubicación:

• Menú Archivo Exportar Exportar RVT: el tipo de archivo de salida está restringido a solo .rvt.
• Ficha Entorno Contenido de BIM panel de RVT Simplificar y exportar: el archivo de salida está restringido a .rvt únicamente.
• Ficha Entorno Contenido de BIM panel de RFA Simplificar sustituto: crea un sustituto de ensamblaje. Se suele utilizar en relación con el comando Exportar componentes de construcción.

Panel de propiedades Simplificar ensamblajes

El panel de propiedades está compuesto por grupos de controles, campos de entrada de datos y selectores, que proporcionan los medios necesarios para reducir el número de componentes y operaciones en el modelo simplificado. Los grupos se muestran en función de las opciones especificadas mientras trabaja en el panel de propiedades.

Esos grupos son:

Para lo que se utiliza cada grupo:

• Estado inicial: especifique el Estado del modelo, la Vista de diseño y la Vista de posición que se utilizarán para el modelo simplificado.
• Envolventes: reemplaza los componentes por un envolvente en función del volumen del cuadro delimitador.
• Componentes: elimine piezas y componentes mediante una selección explícita, o bien utilice una medición diagonal de cuadro delimitador para eliminar los componentes que quepan dentro del volumen.
• Operaciones: elimine operaciones por tipo o tamaño. También puede conservar las operaciones seleccionadas.
• Salida: las opciones de salida del archivo son un nuevo archivo IPT o un nuevo archivo IPT sustituto. El nombre de archivo aparece en la ruta de navegación en la parte superior del panel de propiedades. Para esos tipos de archivo existen cuatro opciones de estilo.
• Propiedades avanzadas: configuración que se utiliza con menos frecuencia para administrar el modelo simplificado que se va a generar.

¿Cómo se utiliza una pieza simplificada en un estado del modelo?

Existen tres flujos de trabajo que puede usar para crear una pieza simplificada y usarla como sustituta del ensamblaje en un estado del modelo:

• Cree una pieza simplificada en un ensamblaje mediante el comando Simplificar. Abra el ensamblaje de destino, expanda la carpeta Estados del modelo, haga clic con el botón derecho en la carpeta Sustitutos, expanda Nuevo sustituto, haga clic en Seleccionar archivo de pieza y busque el archivo de pieza en el disco.
• Expanda la carpeta Estados del modelo en el ensamblaje de origen, haga con el botón derecho en la carpeta Sustitutos, expanda Nuevo sustituto y haga clic en Simplificar para crear una pieza simplificada y utilizarla como pieza sustituta activa.
• Utilice la ficha Ensamblar panel Simplificar Simplificar para crear una pieza simplificada y usarla en el ensamblaje de origen como pieza sustituta activa.

¿Se puede editar una pieza simplificada?

Una pieza simplificada es un archivo de pieza derivada. Cuando se crea la pieza simplificada, se puede mantener o romper el vínculo con el archivo de origen. Si el vínculo se mantiene, abra el archivo y, en el navegador, haga clic con el botón derecho en el nodo del ensamblaje y elija Editar simplificación.
