Création de caillebotis

Créez des caillebotis standard et variables.

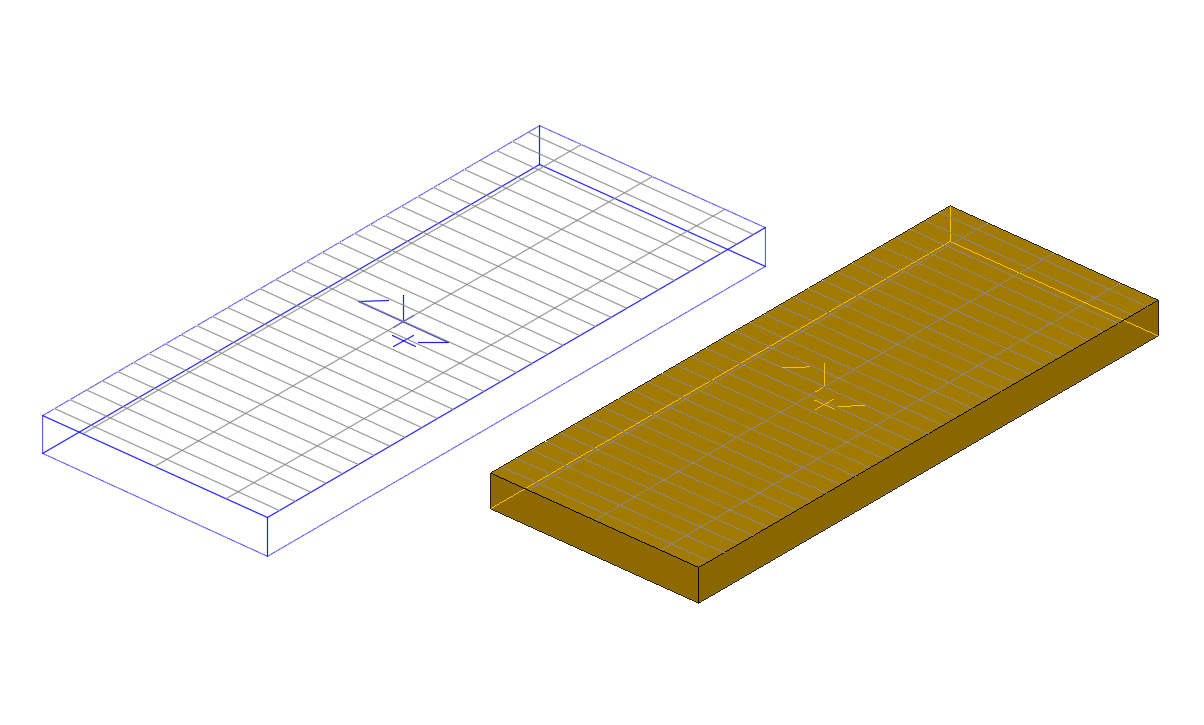

Créer un caillebotis standard à l'aide d'un point central

Cet outil permet de créer un élément de caillebotis rectangulaire standard à l'aide d'un point central. Les caillebotis rectangulaires sont placés dans le plan X/Y du système de coordonnées courant.



Accès à la commande

Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis standard).

Ligne de commande : _astorcreatestandardgrating

Créer un caillebotis standard

  1. Placez un système de coordonnées avec le plan X/Y dans le plan du caillebotis choisi.
  2. Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis standard).
  3. Sélectionnez un point central à l'aide d'un accrochage d'objet ou en saisissant des coordonnées.

Modifier les hachures du caillebotis

  1. Accédez aux propriétés du caillebotis.
  2. Sélectionnez l'onglet Forme et Connecteur.
  3. Décochez la case Utiliser hachure standard.
  4. Dans la boîte de dialogue Hachure personnalisée, sélectionnez le style de hachures de votre choix.

Spécifier un autre connecteur de caillebotis

  1. Accédez aux propriétés du caillebotis.
  2. Sélectionnez l'onglet Forme et Connecteur.
  3. Dans la liste déroulante Connecteur, sélectionnez Variable.
  4. Dans le champ Nom du connecteur, entrez le nom du connecteur à afficher dans la nomenclature.
  5. Dans la boîte de dialogue Quantité de connecteur, entrez le nombre de connecteurs utilisés pour le caillebotis.

Spécifier un autre matériau et une autre finition de caillebotis

  1. Accédez aux propriétés du caillebotis.
  2. Sélectionnez l'onglet Matériau.
  3. Dans la liste déroulante Matériau/Finition, sélectionnez Variable.
  4. Vous pouvez sélectionner d'autres valeurs.

Modifier le type d'affichage du caillebotis

  1. Accédez aux propriétés du caillebotis.
  2. Sélectionnez l'onglet Type d'affichage.
  3. Sélectionnez le type de représentation de votre choix.

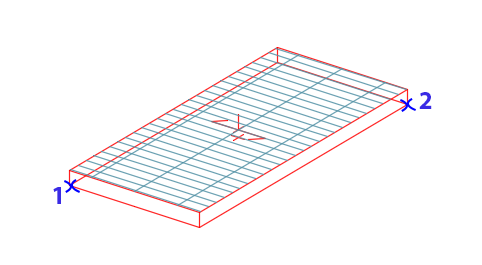

Créer un caillebotis variable rectangulaire

Cet outil permet de créer un caillebotis rectangulaire en deux points de diagonale. Les caillebotis rectangulaires sont placés dans le plan X/Y du système de coordonnées courant.



Accès à la commande

Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis variable, rectangulaire).

Ligne de commande : _astorcreatevariablerectgrating

Pour créer un caillebotis variable rectangulaire

  1. Placez un système de coordonnées avec le plan X/Y dans le plan du caillebotis choisi.
  2. Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis variable, rectangulaire).
  3. Spécifiez le premier point en coin en sélectionnant ou en saisissant des coordonnées.
  4. Spécifiez le coin opposé de la diagonale en sélectionnant ou en entrant les coordonnées.

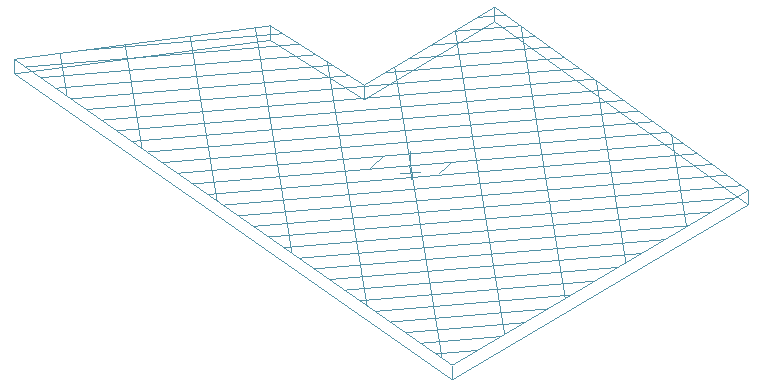

Créer un caillebotis polygonal par points

Cet outil permet de créer un élément de caillebotis polygonal en sélectionnant des points. Les caillebotis polygonaux sont placés dans le plan X/Y du système de coordonnées courant.



Accès à la commande

Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis variable, polygonal).

Ligne de commande : _astorcreatevariablepolygrating

Créer un caillebotis polygonal par points

  1. Placez un système de coordonnées avec le plan X/Y dans le plan du caillebotis choisi.
  2. Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis variable, polygonal).
  3. Choisissez les points en coin les uns après les autres et appuyez sur <Entrée > lorsque vous avez terminé.

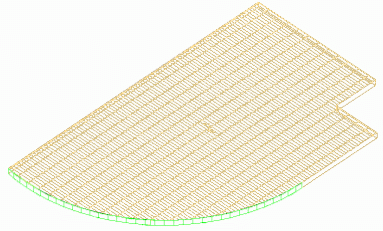

Créer un caillebotis polygonal sur une polyligne

Une autre méthode de création d'un caillebotis polygonal consiste à transformer une polyligne existante qui ne doit pas nécessairement être fermée en un caillebotis.

Dans ce cas, la position de l'élément de caillebotis est indépendante du système de coordonnées, car elle est déterminée par la position de la polyligne.



Accès à la commande

Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis sur Polyligne).

Ligne de commande : _astorcreatevariablegratingfrompolyline

Créer un caillebotis polygonal sur une polyligne

  1. Dans l'onglet Objets le groupe de fonctions Caillebotis, cliquez sur (Caillebotis sur Polyligne).
  2. Sélectionnez les polylignes et appuyez sur la touche <Entrée >.
Sujet parent : Caillebotis
