Vous pouvez mettre à jour les annotations des numéros d’équipotentielles des encombrements de panneau et des bornes à l’aide des mises à jour à l’échelle du projet ou du dessin.
- Cliquez sur l’onglet Projet
le groupe de fonctions Outils de projet Gestionnaire. Trouver
- Dans le Gestionnaire de projets, cliquez avec le bouton droit de la souris sur un nom de projet.
- Cliquez sur Propriétés.

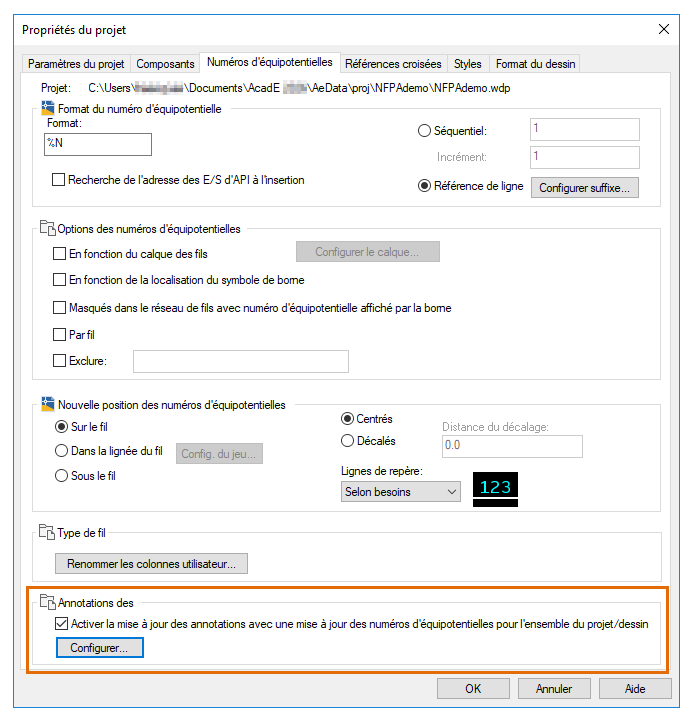

- Dans la boîte de dialogue Propriétés du projet, cliquez sur l’onglet Numéros d’équipotentielles.
- Sous la section Annotations des fils, cochez la case pour activer la mise à jour des annotations à l’aide des mises à jour des numéros d’équipotentielles à l’échelle du projet ou du dessin.
Remarque :- Par défaut, cette option n’est pas sélectionnée.
- Si l’option est sélectionnée et qu’une mise à jour partielle des numéros d’équipotentielles à l’échelle du projet ou du dessin est effectuée, un avertissement vous informe que seuls les encombrements des dessins sélectionnés seront mis à jour.
- Cliquez sur Configuration pour choisir le format d’annotation des bornes.
Remarque : Tous les encombrements de bornes du projet sont mis à jour avec des annotations en fonction du format sélectionné lors des mises à jour des numéros d’équipotentielles à l’échelle du projet ou du dessin. Si l’option « Aucune » est sélectionnée comme format et que des annotations existent déjà pour les bornes, l’exécution d’une mise à jour des numéros d’équipotentielles à l’échelle du projet ou du dessin supprime les annotations des dessins sélectionnés.
- Sur le ruban, cliquez sur l’onglet Panneaule groupe de fonctions Outils supplémentairesla liste déroulante ConfigurationConfiguration. Trouver
- Dans la boîte de dialogue Configuration et paramètres par défaut du dessin du panneau, sous Connexion des fils du panneau - Référence du décalage X, Y ou Z, cliquez sur Configuration pour spécifier le format des autres encombrements de panneau.
Remarque : Seuls les encombrements de panneau qui comportent déjà des annotations sont mis à jour en fonction du format sélectionné lors des mises à jour des numéros d’équipotentielles à l’échelle du projet ou du dessin.
