Les catalogues de composants de tuyauterie contiennent des composants de tuyau dans des milliers de tailles. Le domaine Tuyauterie comprend les types de composants suivants :
- Connexion
- Manchon
- Croix
- Coude
- Extrémité
- Raccord en Y décalé (piquage)
- Siphon en P
- Piquage
- Té
- Transition
- Raccord en Y
- Indéfini
L'organisation des catalogues de composants de tuyau varie en fonction du profil où est exécuté Jeu d’outils AutoCAD MEP 2026. Les catalogues pour les profils anglo-saxon américain et métrique américain sont organisés suivant les types de matériel :
- Fonte
- Cuivre
- Fonte ductile
- Plastique
- Acier

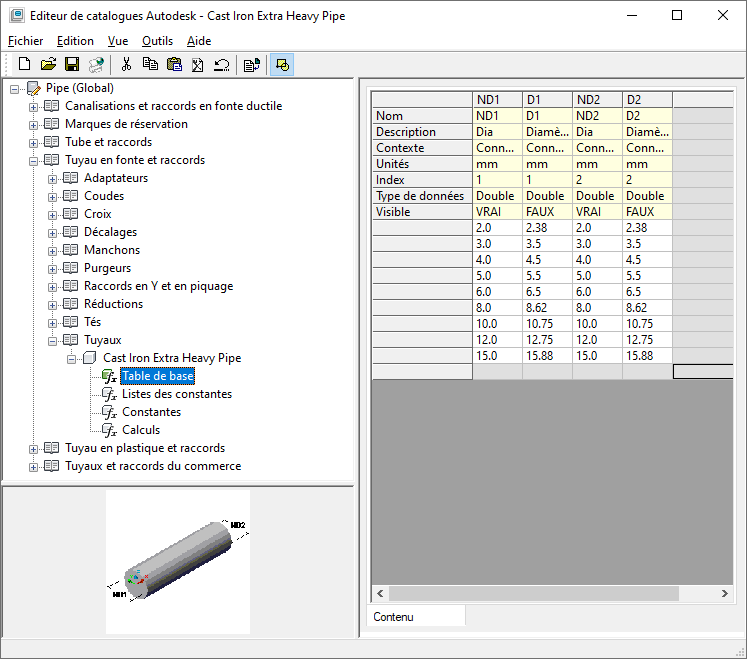

Les raccords de ces catégories sont regroupés en fonction du type de connexion (filetée, par exemple). L'exemple suivant illustre le catalogue des composants en fonte.
Catalogue de composants de tuyaux pour les composants en fonte
Les catalogues dans le profil global sont organisés suivant le type et le diamètre extérieur, comme suit :
- Tuyaux et raccords du commerce : cotes des tuyaux et des raccords basées sur les tuyaux en acier utilisés dans le commerce ; inclut également les tuyaux en plastique (PVC, par exemple).
- Fonte ductile : cotes des tuyaux et des raccords basées sur les tuyaux en fonte utilisés dans le commerce.
- Cotes des tubes et des raccords basées sur les tubes en cuivre.
- Mannequin : composants 1D sans cote utilisés pour les conduites préliminaires et qu'il est possible de convertir en d'autres types de tuyau.
L'exemple suivant illustre le catalogue des pièces à vues multiples de tuyaux du chapitre Mécanique.
Pièces à vues multiples sous Mécanique

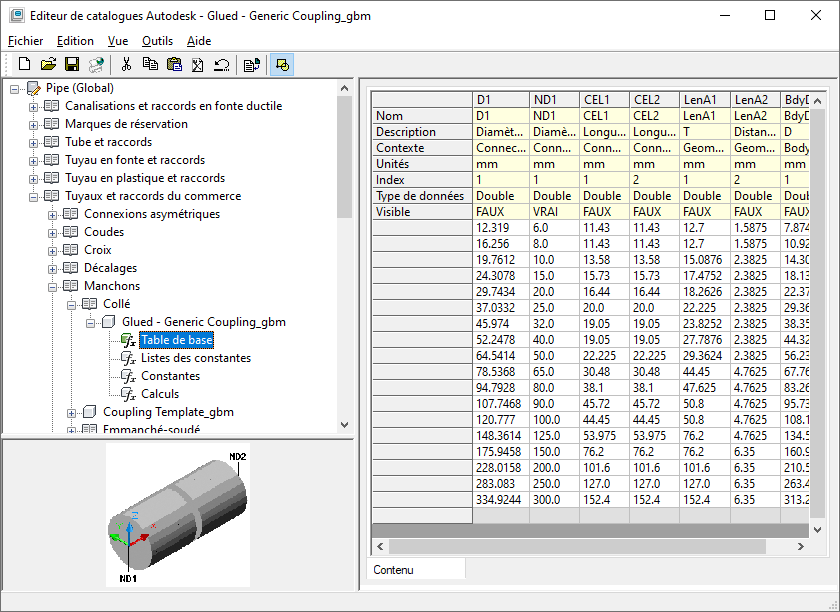

Chaque répertoire de tuyau du profil global comporte les raccords couramment utilisés pour ce type de tuyau. Les raccords de tuyauterie sont généralement triés par type de composant, type de connexion et pression nominale. L'exemple suivant présente une structure de répertoire correspondant à un manchon emmanché-soudé de classe 3000.
Manchons du catalogue de tuyaux
Les raccords et connexions de tuyau, contrairement aux segments de tuyaux, sont dotés de types de connexion spécifiques. Les connexions de tuyau comme les brides sont traitées comme des objets distincts dans la construction actuelle. Ainsi, si vous décidez de raccorder un coude à bride à un segment de tuyau, une connexion à bride indépendante est ajoutée au segment de tuyau. Vous pouvez prendre en compte toutes les connexions du système et créer les nomenclatures qui s'y rapportent. Les longueurs d'insertion des connexions servent à représenter précisément les longueurs des tuyaux et les emplacements des joints dans le système.
