A propos de la modélisation de pièce libre
Les commandes de forme libre permettent d'améliorer un modèle paramétrique en vue d'obtenir une conception visuellement plus attrayante. Vous pouvez commencer avec une des cinq formes de corps fermées de forme libre de base : Boîte, Quadball, Cylindre, Tore et Sphère.
La création de pièces de forme complexe à l'aide des techniques de modélisation traditionnelles peut se révéler difficile. C'est pourquoi les outils de forme libre proposent une autre approche de la modélisation, consistant à explorer et à créer des modèles de forme libre par manipulation directe.
Vous pouvez créer un solide ouvert à l'aide des commandes Plan ou Face. Vous pouvez également utiliser la commande Face pour combler les espacements. Il existe différents outils permettant de modifier la forme, de joindre plusieurs corps et d'adapter la forme à la géométrie existante. Il est ensuite possible de combiner ou de modifier le solide de forme libre résultant en y ajoutant des fonctions de modèle 3D. Vous pouvez également modifier la forme libre ultérieurement.
En général, le workflow d'ajout d'une forme libre à une conception est le suivant :
- Sélectionnez la forme libre qui représente le mieux la géométrie souhaitée.
- Servez-vous des outils de modification de forme libre pour modifier la forme.
- Le cas échéant, créez des formes libres supplémentaires, modifiez-les et utilisez l'option Pont pour connecter plusieurs corps de forme libre.
- Utilisez l’option Correspondance arête pour faire correspondre les arêtes du corps de forme libre à une géométrie d’esquisse ou du modèle.
Exemples avant/après

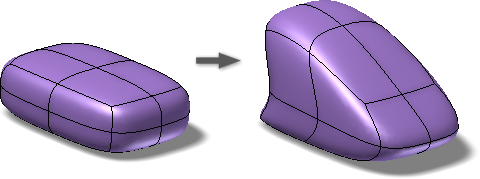

Boîte de forme libre

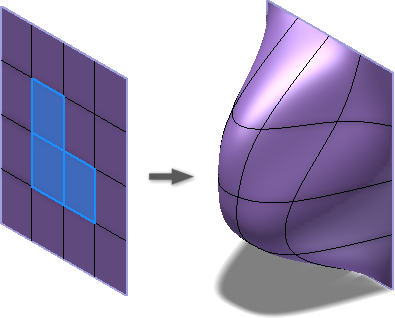

Plan de forme libre

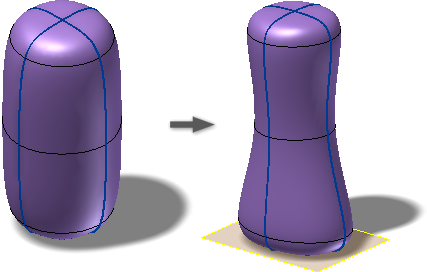

Cylindre de forme libre

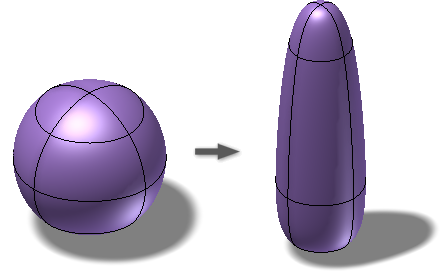

Sphère de forme libre

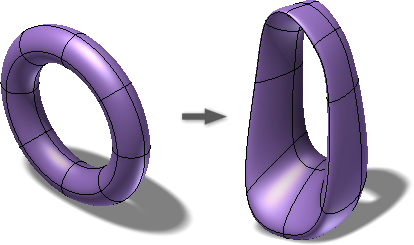

Tore de forme libre

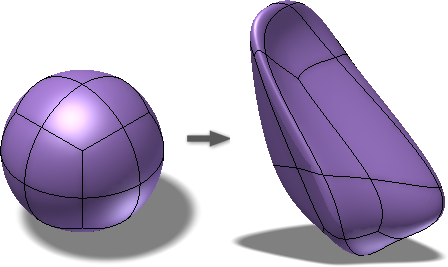

Quadball de forme libre

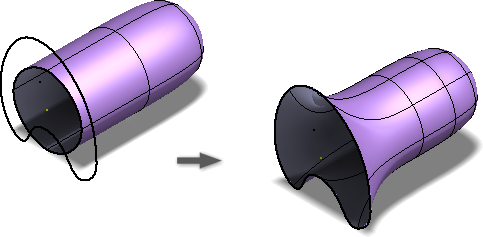

Application de la commande Correspondance arête
