Création de composants de tuyauterie

Vous pouvez créer un composant, spécifier la classe et la géométrie des tuyauteries, définir des plages de tailles et l’ajouter à un catalogue.

1. Dans l’onglet Catalogue, cliquez sur Créer un composant.
2. Dans la zone Sélection des graphiques, cliquez sur Graphiques paramétriques Plant 3D.

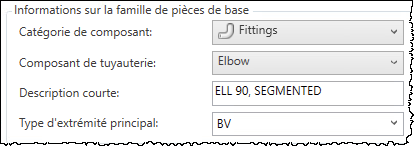

3. Dans la zone Informations sur la famille de pièces de base, procédez comme suit :
   • Choisissez une catégorie de composant (p. ex., Raccords).
   • Choisissez un type de composant de tuyauterie (p. ex. Coude).
   • Entrez une description courte (p. ex. ELL 90, SEGMENTED).
   • Choisissez un type d’extrémité principal (p. ex. BV).

     Vous pouvez également entrer une valeur si le type d’extrémité en question ne figure pas dans le catalogue.


4. Dans la zone Sélection des graphiques, faites défiler latéralement pour afficher les images des composants.
5. Cliquez sur une image de composant (p. ex. Coude chanfreiné).

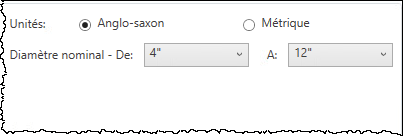

6. Dans la zone Informations sur la famille de pièces de base, spécifiez une plage de tailles initiale (p. ex., de 4 à 12 pouces).


   Des diamètres nominaux peuvent être ajoutés ou supprimés après l’ajout du composant dans le catalogue.

7. Cliquez sur Créer.
