PDF-közzétételi beállítások konfigurálása
Válassza ki a 2D AutoCAD és 2D Inventor PDF-nyomtatási beállításait.
Megjegyzés: Ezen feladatok végrehajtásához rendszergazdai hozzáférésre van szükség.

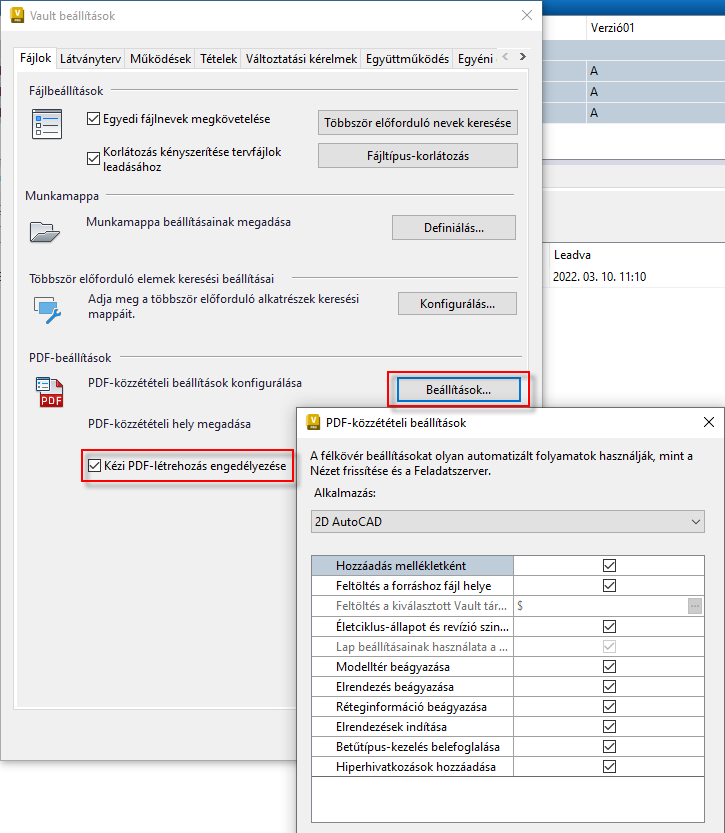

- Kattintson az Eszközök > Felügyelet > Vault beállítások lehetőségre.
- A PDF-beállítások között kattintson a Beállítások gombra a PDF beállítások párbeszédpanelének elindításához, és konfigurálja a PDF-közzétételi beállításokat.
- Válasszon ki egy alkalmazást, és jelölje be a kívánt beállításokat.
Jelölje be a Kézi PDF-létrehozás engedélyezése jelölőnégyzetet, hogy anélkül is létrehozhasson PDF-eket, hogy végig kellene léptetnie a rajzfájlok életciklus-állapotának változásain. Mostantól az eszköztáron, a helyi menüben és a Műveletek menüben is elérhető a PDF létrehozása parancs.
A következő táblázatok ismertetik a PDF beállításai párbeszédpanel elemeit a 2D AutoCAD- és 2D Inventor-közzétételeknél.
| A 2D AutoCAD PDF-közzétételi beállításai | |
| Hozzáadás mellékletként | A közzétett PDF-fájlt a fájl mellékleteként jeleníti meg. |
| Feltöltés a forrásfájl helyére | Automatikusan a kiválasztott fájl helyén tárolja a közzétett PDF-fájlt. |
| Feltöltés a kiválasztott Vault tárbeli útvonalra | Meghatároz egy adott helyet (a Tallózás használatával) a közzétett PDF-fájl tárolására. |
| Életciklus-állapot és revízió szinkronizálása forrásként | Lehetővé teszi, hogy a közzétett PDF és forrásfájlja ugyanazzal az életciklus-állapottal és revízióértékkel rendelkezzen. |
| Oldalbeállítások használata felhasználói DWG-ből | Szükségtelenné teszi az oldalbeállítások újrakonfigurálását a Vault tárban, ha azt a natív alkalmazásban korábban már megtették. Be van jelölve, és nem lehet megszüntetni a bejelölését. |
| Modelltér beágyazása | Lehetővé teszi, hogy a közzétett PDF-fájl tartalmazza a modelltérnézetet. |
| Elrendezés beágyazása | Lehetővé teszi, hogy a közzétett PDF-fájl tartalmazza az elrendezéstér-nézeteket. |
| Fóliainformáció beágyazása | Lehetővé teszi, hogy a közzétett PDF-fájl tartalmazza a fóliainformációkat. |
| Elrendezések indítása | Támogatja a korábbi fájlokat. |
| Betűtípus-kezelés belefoglalása | Lehetővé teszi a PDF-fájl közzétételét a betűstílusokkal együtt. |
| A 2D Inventor PDF-közzétételi beállításai | |
| Hozzáadás mellékletként | A közzétett PDF-fájlt a fájl mellékleteként jeleníti meg. |
| Feltöltés a forrásfájl helyére | Automatikusan a kiválasztott fájl helyén tárolja a közzétett PDF-fájlt. |
| Életciklus-állapot és revízió szinkronizálása forrásként | Lehetővé teszi, hogy a közzétett PDF és forrásfájlja ugyanazzal az életciklus-állapottal és revízióértékkel rendelkezzen. |
| Feltöltés a kiválasztott Vault tárbeli útvonalra | Meghatároz egy adott helyet (a Tallózás használatával) a közzétett PDF-fájl tárolására. |
| Vektorfelbontás | Állítsa be a 400 dpi értékre a nagy PDF-fájlméret és a megfelelő részletek kezeléséhez. |
| Objektum vonalvastagságok nyomtatása | Lehetővé teszi, hogy a közzétett PDF-fájl egységes vonalvastagságot jelenítsen meg az objektumok esetében, és egységes vonalvastagságot jelenítsen meg a vonaltípusok esetében. |
| Összes lap | A rajz összes lapját kinyomtatja. Azon lapok kinyomtatásához, ahol a Kihagyás a nyomtatásnál beállítás be van jelölve, a Lap szerkesztése párbeszédpanelen válassza ki a Kihagyott lapok nyomtatása lehetőséget. |
| Az összes színt fekete színnel | A rajzot fekete-fehéren nyomtatja ki. A beágyazott képek és árnyalt nézetek kinyomtatása továbbra is színesen történik. |
