Come aggiornare le annotazioni dei numeri di filo con aggiornamenti a livello di progetto o di disegno

È possibile aggiornare le annotazioni dei numeri di filo per i layout del quadro e i blocchi del morsetto insieme agli aggiornamenti a livello di progetto o di disegno.

1. Fare clic su scheda Progetto gruppo Strumenti di progetto Gestione. Trova
2. In Gestione progetti, fare clic con il pulsante destro del mouse sul nome di un progetto.
3. Scegliere Proprietà.

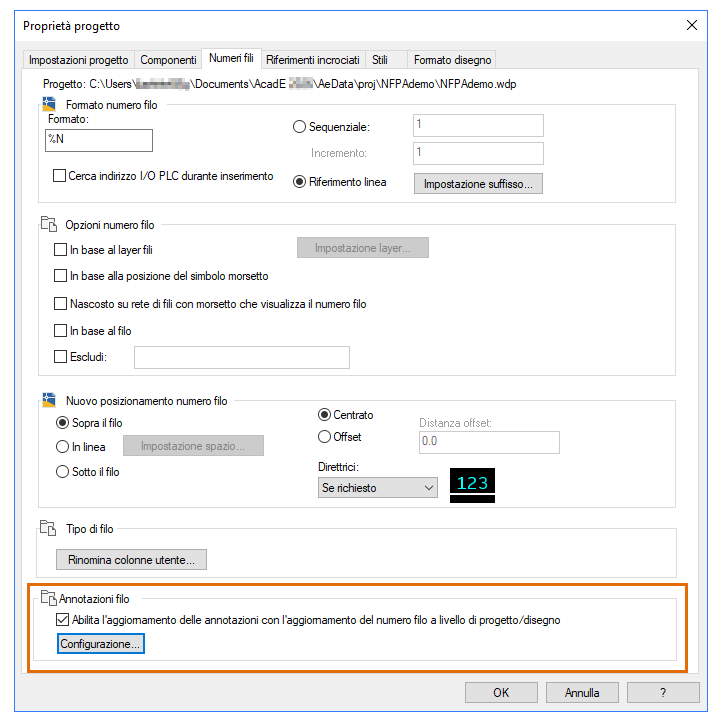

4. Nella finestra di dialogo Proprietà progetto, fare clic sulla scheda Numeri fili.
5. Nella sezione Annotazioni filo, selezionare la casella di controllo per abilitare l'aggiornamento delle annotazioni con l'aggiornamento del numero di filo a livello di progetto o a livello di disegno.

   Nota:

   • Per default, questa opzione della casella di controllo non è selezionata.
   • Se l'opzione è selezionata e viene eseguito un aggiornamento parziale del numero di filo a livello di progetto o di disegno, viene visualizzato un avvertimento che informa che verranno aggiornati solo i layout componente nei disegni selezionati.
6. Fare clic su Imposta per scegliere il formato di annotazione dei blocchi del morsetto.
   Nota: Tutti i layout del blocco del morsetto presenti nel progetto vengono aggiornati con annotazioni in base al formato selezionato durante gli aggiornamenti dei numeri di filo a livello di progetto o di disegno. Se si seleziona "Nessuno" come formato e vi sono annotazioni già esistenti per i blocchi del morsetto, l'esecuzione di un aggiornamento del numero di filo a livello di progetto o a livello di disegno rimuove le annotazioni dai disegni selezionati.
7. Nella barra multifunzione fare clic su scheda QuadroAltri strumentimenu a discesa ConfigurazioneConfigurazione. Trova
8. Nella finestra di dialogo Configurazione e valori di default disegno quadro, in Rapporto connessioni fili quadro - Riferimento offset XYZ, fare clic su Imposta per specificare il formato per altri layout del quadro.
   Nota: Solo i layout del quadro che presentano già annotazioni vengono aggiornati in base al formato selezionato durante gli aggiornamenti dei numeri di filo a livello di progetto o di disegno.
