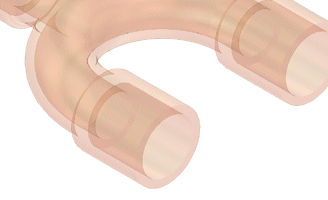

Informazioni sulla creazione di parti di tubi e tubature

Dopo aver creato un raccordo o un componente personalizzato e averlo trasformato in una famiglia di iPart, è possibile utilizzare il comando Creazione Tubi e tubature per preparare la parte per la pubblicazione nella Libreria del Centro contenuti. È possibile inoltre creare e pubblicare una parte normale (non una iPart), come raccordo.

Una volta create, è possibile pubblicare le iPart di tubi e tubature e le parti normali nel Centro contenuti.

Nota: I componenti non di libreria creati possono essere posizionati direttamente in un assieme di tubi e tubature utilizzando il comando Posiziona raccordo nella scheda Tubi e tubature.

Tipi di parti disponibili per la creazione e la pubblicazione

Tutti i tipi di parti standard quali, ad esempio, adattatori, parti trasversali, gomiti, flange e così via, sono disponibili per la creazione e la pubblicazione con il numero di connessioni di default. Non è possibile creare parti normali come parti di conduttura. Se la parte da creare non può essere classificata in alcuno dei tipi di raccordo disponibili, utilizzare il tipo Altro.

Tipo parte

Connessioni di default

Raccordo/condutture

Adattatori

2

Raccordo

Boccole

2

Raccordo

Calotte

1

Raccordo

Connettori

2

Raccordo

Manicotti

2

Raccordo

Parti trasversali

4

Raccordo

Gomiti

2

Raccordo

Flange

2

Raccordo

Guarnizioni

2

Raccordo

Raccordi per tubi flessibili

2

Raccordo

Inserti

2

Raccordo

Nippli

2

Raccordo

Dadi

2

Raccordo

Tappi

1

Raccordo

Riduttori

2

Raccordo

Pieghe doppie

2

Raccordo

Ti

3

Raccordo

Bocchettoni

2

Raccordo

Valvole

2

Raccordo

Curve a Y

3

Raccordo

Tubi flessibili

2

Conduttura. Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali.

Tubi

2

Conduttura. Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali.

Tubature

2

Conduttura. Questo tipo non è disponibile per la creazione di parti di tubi e tubature normali.

Altro

2

Raccordo. Questo tipo è utilizzato quando la parte creata non può essere classificata in alcuno dei tipi di raccordo disponibili.

Diramazioni

2

Raccordo. Comprende una sottocategoria, Con saldatura di testa.

Modalità di creazione di parti di tubi e tubature

Le iPart di tubi e tubature possono essere create e pubblicate sia come tubi che come raccordi. Durante la creazione di questo tipo di iPart, è necessario specificare quanto segue:

Le parti normali possono essere create e pubblicate solo come raccordi. Durante la creazione di questo tipo di parti, è necessario specificare quanto segue:
