Gruppo Proprietà flangia: riferimenti
Definisce una flangia aggiungendo una faccia in lamiera, una piega e altri parametri ad uno spigolo o ad una linea chiusa di spigoli su una faccia.
Novità: 2021, 2025
Il gruppo Proprietà flangia viene compilato con le impostazioni di default dello stile lamiera attivo. È possibile sostituire queste impostazioni per ciascuna flangia o per un gruppo di flange. Il gruppo Proprietà fornisce un flusso di lavoro ottimizzato.
Per ulteriori informazioni sui gruppi Proprietà, vedere i seguenti argomenti:
Accesso
Barra multifunzione: scheda Lamiera
gruppo Crea Flangia
Gruppo Proprietà flangia
Specifica gli spigoli, l'angolo, il raggio, l'altezza, il riferimento da cui viene misurata l'altezza, il posizionamento, la posizione della piega relativa allo spigolo e il trattamento di pieghe e angoli.
Nome flangia
Viene fornito un nome di default, ma è possibile fare doppio clic sul nome della flangia per modificarlo.
Impostazioni avanzate
Il menu in alto a destra fornisce i comandi relativi al flusso di lavoro della flangia.
Preimpostazione attiva
Visualizza la preimpostazione con nome in uso e consente di accedere alle preimpostazioni flangia create. Quando viene visualizzato Nessuna preimpostazione, i campi del gruppo Proprietà vengono compilati con l'ultimo valore utilizzato.
Aggiungi preimpostazione
Crea una preimpostazione personalizzata utilizzando le impostazioni correnti del gruppo Proprietà. La preimpostazione è disponibile per l'uso durante la creazione di flange in lamiera.
Impostazioni preimpostazione
Consente di controllare l'elenco delle preimpostazioni e l'ordine di visualizzazione delle preimpostazioni.

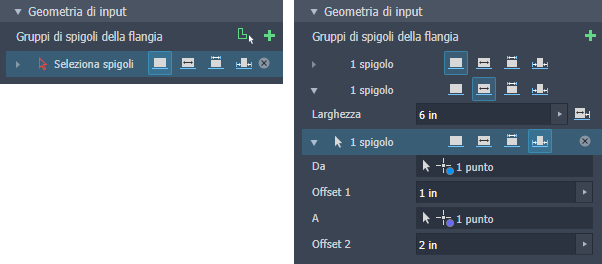

Gruppo Geometria di input
Gruppi di spigoli della flangia
Raccolta di una o più flange che costituiscono una lavorazione flangia. Gli spigoli selezionati non devono essere contigui.
Aggiungi gruppo di spigoli consente di aggiungere un gruppo di spigoli per creare una flangia con opzioni diverse. Espandere un gruppo di spigoli per accedere ai singoli spigoli del gruppo e alle relative opzioni.
Selettore spigolo Per default, la selezione degli spigoli è attiva all'avvio del comando. Per eliminare una selezione di spigoli e reimpostare il selettore, fare clic sulla X all'estremità destra della riga, quindi selezionare un altro spigolo. Il selettore aggiunge spigoli al gruppo corrente.
Linea chiusa di spigoli Fare clic su uno spigolo per selezionare tutti gli spigoli retti contigui che formano la faccia. Le proprietà vengono applicate a tutti gli spigoli del gruppo di spigoli.
Opzioni degli spigoli
Spigolo
Applica i parametri all'intera lunghezza dello spigolo selezionato.
Larghezza (estensioni)
Applica i parametri allo spigolo selezionato, in cui la larghezza della flangia viene distribuita in modo uniforme dal centro dello spigolo.
Larghezza
Specifica la larghezza della flangia.
Offset
Consente di far iniziare una flangia lungo lo spigolo selezionato ad una distanza specificata da una faccia o un piano perpendicolare selezionati.
- Offset da: selezionare una faccia perpendicolare allo spigolo della flangia.
- Distanza offset: specifica la distanza dalla faccia di offset selezionata.
Inverti direzione: inverte la freccia della direzione di estrazione.
Tra
La larghezza della flangia è definita dalla porzione dello spigolo selezionato che si trova tra gli input Da e A.
- Da: la faccia o il piano in cui inizia la flangia.
- A: la faccia o il piano in cui termina la flangia.
Offset
La larghezza della flangia viene definita da offset da ciascuna estremità dello spigolo.
- Da: la faccia o il piano da cui viene misurato l'offset iniziale.
- Offset 1: specifica la distanza di offset dall'input Da.
- A: la faccia o il piano da cui viene misurato l'offset finale.
- Offset 2: specifica la distanza di offset dall'input A.
Estensioni dell'altezza
Specifica se si definisce l'altezza della flangia in base ad una Distanza specifica o selezionando la geometria A.
Distanza
La distanza include il valore dell'altezza della flangia, il modo in cui viene misurata l'altezza della flangia, la direzione della flangia e il metodo di misurazione. È possibile specificare la misura dell'altezza sono allineati in due modi, allineandosi alla faccia della flangia o ortogonalmente alla faccia di base.
Allineato (default)
L'altezza della flangia viene misurata parallelamente all'angolo della flangia.
Ortogonale
L'altezza della flangia viene misurata perpendicolarmente al piano di base.
Direzione
In combinazione con Distanza, specifica il lato della faccia di base su cui viene posizionata la flangia.
Default
La flangia viene piegata verso il lato su cui giace lo spigolo selezionato.
Capovolto
La flangia viene piegata verso il lato opposto allo spigolo selezionato.
Misurazione
Definisce il metodo di misurazione utilizzato in combinazione con Distanza.
Facce esterne
Misura l'altezza della flangia dall'intersezione delle due facce esterne.
Facce interne
Misura l'altezza della flangia dall'intersezione delle facce interne.
Spigolo selezionato
Misura l'altezza della flangia dallo spigolo selezionato alla faccia della flangia.
Piano tangente
Misura l'altezza della flangia parallela alla faccia della flangia e tangente alla piega.
A
Definisce l'altezza della flangia rispetto ad un punto selezionato.
Distanza
Selezionare un vertice (punto) come input della distanza. La flangia si estende fino ad intersecare il punto, sulla faccia o sul piano su cui giace, in corrispondenza dell'angolo specificato.
Offset
Specifica la distanza dal punto di riferimento al punto in cui si trova la faccia finale della flangia.
L'opzione A utilizza il seguente metodo per calcolare la terminazione.
- Offset
- Punto di riferimento
- Distanza calcolata
- Piano parallelo al piano di base
- Piano di base
Angolo e posizionamento
Specifica la modalità di definizione del valore dell'angolo, il posizionamento e la posizione della flangia.
Angolo (per valore)
Definisce l'angolo della flangia rispetto alla faccia contenente gli spigoli selezionati. Il campo accetta l'immissione di numeri, formule, parametri o valori misurati.
Per riferimento
Definisce l'angolo della flangia a cui deve corrispondere, essere complanare, la faccia o il piano selezionato.
Posizionamento
Specifica il modo in cui la flangia viene posizionata rispetto alla posizione del piano della flangia.
Posizione
Specifica il lato del piano della flangia su cui viene ripartito il materiale. Nelle illustrazioni seguenti viene illustrato il posizionamento in base alle opzioni di posizione.
Faccia esterna attraverso il piano
Piano passante per lo spigolo partner
Piano passante per lo spigolo selezionato
Piano tangente o su faccia laterale
Faccia interna attraverso il piano
Piano passante per lo spigolo partner
Piano passante per lo spigolo selezionato
Piano tangente o su faccia laterale
Proprietà piega
Raggio piega
Definisce il raggio della piega tra la flangia e la faccia contenente gli spigoli selezionati. Il valore di default è impostato sul parametro di sistema denominato RaggioPiega, definito nella finestra di dialogo Stili lamiera. Il campo accetta l'immissione di numeri, formule, parametri o valori misurati.
Regola spiegatura
Specifica i metodi utilizzati per creare un modello piatto dalla parte in lamiera piegata. Le regole Spiegatura lamiera sono definite nell'Editor di stili. Per ulteriori informazioni, vedere Come aggiungere, modificare o sincronizzare una regola di spiegatura lamiera.
Forma scarico
Default (da style) Definito nello Stile lamiera. Per modificare l'impostazione di default, modificare lo stile. È possibile modificare il metodo di default scegliendo una delle seguenti forme.
Goccia
Uno scarico piega accettabile risultante da un errore di materiale. È comune quando sono necessarie pieghe strette e con materiali specifici. Nella figura, C rappresenta le dimensioni del residuo di materiale prodotto in seguito alla creazione della piega con lo scarico. Questo parametro definisce il valore.
Rotondo
Una forma di scarico piega definita da un taglio e che termina in un semicerchio. Spesso è prodotta utilizzando una tecnologia di taglio laser. Nella figura seguente A indica la larghezza di scarico piega (diametro), B indica la profondità di scarico piega oltre la zona di deformazione fino al punto di tangenza con il diametro e C rappresenta le dimensioni del residuo di materiale prodotto in seguito alla creazione della piega con lo scarico. Ciascuno di questi parametri definire i valori di default dello scarico piega.
Diritto
Una forma di scarico piega definita da angoli retti. È comune in lavorazioni manuali in officina e spesso è prodotta dal taglio di una sega. Nella figura seguente A indica la larghezza di scarico piega, B indica la profondità di scarico piega oltre la zona di deformazione e C rappresenta le dimensioni del residuo di materiale prodotto in seguito alla creazione della piega con lo scarico. Ciascuno di questi parametri definire i valori di default dello scarico piega.
Transizione piega
Definisce la condizione che viene visualizzata nel modello piatto della piega. Nel modello piegato viene visualizzato il tipo di transizione Nessuno (per tutti i tipi di transizione eccetto Taglia) o il tipo Taglia, se selezionato. Le immagini seguenti mostrano i tipi di transizione per questo modello piegato.
Nessuno
A seconda della geometria, produce una spline tra gli spigoli delle due facce che vengono in contatto sulla piega selezionata.
Intersezione
Produce una linea retta dallo spigolo della zona di piega che interseca lo spigolo della lavorazione della piega. Nella figura seguente viene descritta la porzione del disegno piatto che mostra questo tipo di transizione per il modello piegato indicato precedentemente.
Linea retta
Produce una linea retta dallo spigolo della zona di piega che interseca lo spigolo della lavorazione della piega. Nella figura seguente viene descritta la porzione del disegno piatto che mostra questo tipo di transizione per il modello piegato indicato precedentemente.
Arco
Produce una linea retta dallo spigolo della zona di piega che interseca lo spigolo della lavorazione della piega. Nella figura seguente viene descritta la porzione del disegno piatto che mostra questo tipo di transizione per il modello piegato indicato precedentemente.
Taglia fino a piega
Questo tipo di transizione viene visualizzato nel modello piegato e produce un taglio nella zona di piega perpendicolare alla lavorazione della piega. Nella figura seguente (sinistra) viene descritta la porzione del disegno piatto che mostra questo tipo di transizione per il modello piegato indicato a destra.
Default angolo
I valori di default degli angoli sono specificati in Stile lamiera. I valori di default degli angoli sono attivati quando nella stessa lavorazione vengono create più flange. Ciò consente un flusso di lavoro uniforme in cui i requisiti della flangia sono completamente definiti in una sola passata. Per le flange create singolarmente che richiedono trattamenti di angolo specifici, utilizzare il comando Giunzione angolo.
Angolo retto automatico
L'applicazione dell'angolo retto estende automaticamente il materiale tra gli spigoli di flange adiacenti durante la creazione o la modifica di almeno due spigoli di flange in un'unica operazione, in cui l'angolo di piega è maggiore di 90 gradi. Selezionare l'opzione per estendere automaticamente le flange per creare il gioco dell'angolo.
Gioco angolo retto
Specifica la larghezza del gioco utilizzata per la creazione di angoli retti. L'impostazione di default è DimensioneGioco, definita in Stile lamiera.
Forma angolo
Default (da stile)
L'impostazione di default è definita in Stile lamiera. Per modificare l'impostazione di default, modificare lo stile.
Round
Intersezione Un taglio circolare centrato sull'intersezione delle linee della piega.
Tangente Un ritaglio circolare tangente agli spigoli retti.
Vertice Un ritaglio circolare la cui circonferenza interseca il punto di tangenza della faccia condivisa
Quadrato
Intersezione Un ritaglio quadrato centrato sull'intersezione delle linee della piega.
Vertice Un ritaglio quadrato il cui angolo interseca il punto di tangenza della faccia condivisa.
Goccia
Estende gli spigoli della flangia nel punto di intersezione. Assenza di scarichi, che favorisce un errore di materiale (strappo) lungo la zona di piega nel modello piegato.
Taglia fino a piega
Un taglio poligonale delimitato dalle linee della zona di piega.
Saldatura lineare
Un taglio a V definito dall'intersezione delle linee interne della zona di piega all'intersezione della zona di piega esterna della linea con gli spigoli della flangia. Uno scarico minimo consente un'operazione di saldatura successiva vicino all'angolo.
Saldatura ad arco
Curve tangenti agli spigoli della flangia lungo lo spigolo esterno della zona di piega che convergono in un gioco piatto equivalente al valore di Gioco angolo retto. Un gioco tra le flange equidistante sulla lunghezza dello scarico è adatto per la successiva saldatura ad arco.
Saldatura laser
Curve tangenti agli spigoli della flangia lungo lo spigolo esterno della zona di piega che convergono in un arco di tangente equivalente al valore di Gioco angolo retto. Un gioco tra le flange equidistante sulla lunghezza dello scarico è adatto per la successiva saldatura al laser.
Scarico angolo
Default (da stile)
L'impostazione di default è definita in Stile lamiera. Per modificare l'impostazione di default, modificare lo stile.
Nessuna sostituzione
Non sostituisce la geometria come modellata nel modello piatto.
Intersezione
Estende e interseca gli spigoli della flangia.
Circolare completo
Estende gli spigoli della flangia nel punto di intersezione, quindi posiziona un raccordo tangente alle linee di tangenza della zona di piega. I raggi risultano maggiori di quello creato utilizzando l'opzione Circolare con raggio.
Circolare con raggio
Estende gli spigoli della flangia nel punto di intersezione, quindi posiziona un raccordo tangente della dimensione specificata. I raggi risultano inferiori di quello che sarebbe stato creato utilizzando l'opzione Circolare completo.

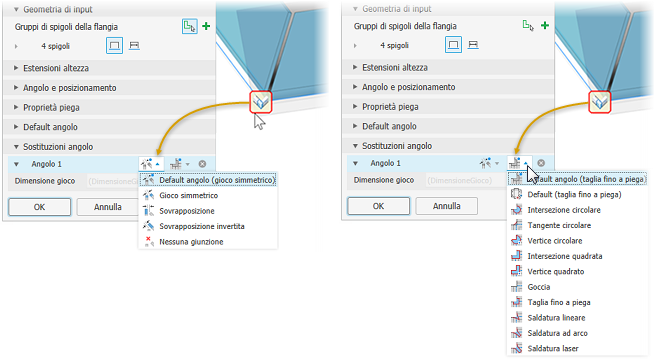

Sostituzioni angolo
Fornisce le opzioni di sostituzione dello scarico e della forma per ogni angolo selezionato quando la lavorazione flangia è composta da più di una flangia.
N. angolo
Identifica in modo univoco gli angoli che partecipano alla lavorazione selezionata.
Sostituzione scarico
Fornisce tipi di scarico angolo solo per l'angolo selezionato. Utilizzare l'elenco a discesa per selezionare la condizione di scarico desiderata.
- Default angolo: l'impostazione di default è definita nello Stile lamiera e consente di visualizzare l'icona correlata. Per modificare l'impostazione di default, modificare lo stile. È possibile modificare il metodo di default scegliendo da una delle seguenti condizioni.
Gioco simmetrico: estende la faccia della flangia di entrambi gli spigoli per creare un gioco equidistante.
Sovrapposizione: estende la faccia della flangia del primo spigolo selezionato alla faccia esterna del secondo spigolo selezionato.
Sovrapposizione invertita: estende la faccia della flangia del secondo spigolo selezionato alla faccia esterna del primo spigolo selezionato.
Nessuna giunzione
Sostituzione forma
Fornisce i tipi di forma dell'angolo solo per l'angolo selezionato. Selezionare la forma desiderata dall'elenco a discesa. L'elenco delle forme dell'angolo è descritto sopra.
Dimensioni gioco
Imposta la dimensione del gioco per l'angolo selezionato. Utilizza la dimensione di default definita nello stile lamiera. Fare clic sull'icona a destra per sostituire il valore di default.
Dimensioni scarico
Imposta le dimensioni dello scarico dell'angolo selezionato. Utilizza la dimensione di default definita nello stile lamiera. Fare clic sull'icona a destra per sostituire il valore di default.
