Informazioni sulle finestre grafiche

In questo argomento vengono illustrati lavorazioni e funzionamenti delle finestre contenenti file di Inventor.

Novità: Novità: 2021

Quando un file viene aperto, viene visualizzato nella finestra grafica per default. Se sono aperti più file, ciascun file viene visualizzato nella rispettiva finestra grafica. È possibile aprire lo stesso documento in più finestre e trascinare documenti per definire una cornice della finestra separata o in un'altra cornice della finestra. I documenti aperti vengono aggiornati in tempo reale, indipendentemente dalla finestra in cui sono visualizzati.

Monitor multipli

Una singola sessione di Inventor può estendersi su più monitor e più finestre.

Finestre dell'applicazione

La finestra dell'applicazione di Inventor è la finestra contenente uno o più documenti di Inventor.

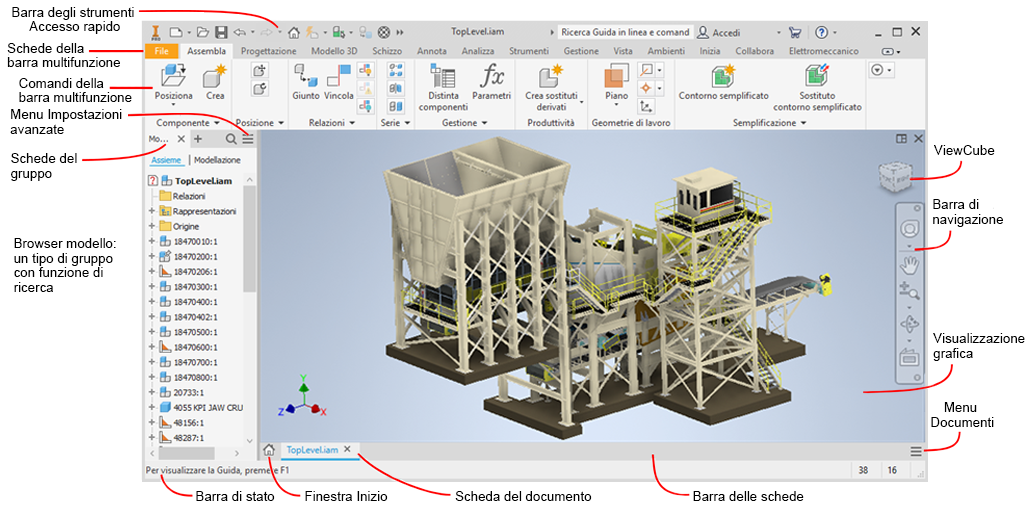

Primary Window Frame (PWF)

• Barra degli strumenti di accesso rapido: fornisce accesso rapido a piccoli gruppi di comandi personalizzabili.

• Schede della barra multifunzione: contengono comandi e ambienti.

• Comandi della barra multifunzione: sono comandi correlati al tipo di documento attivo.

• Schede gruppi: i gruppi mostrano contenuti relativi al documento attivo. Il gruppo può essere ancorato in un riquadro applicazione.

• Menu Impostazioni avanzate: fornisce l'accesso alle impostazioni avanzate del gruppo attivo.

• Browser modello: un gruppo contenente il componente, il disegno o la presentazione utilizzata nella finestra attiva. Il browser può essere agganciato a qualsiasi finestra o lasciato mobile nella visualizzazione.

  Indipendentemente dal tipo di documento, ogni volta che il browser Modello non viene visualizzato, viene visualizzata l'icona nell'angolo in alto a sinistra della finestra grafica. Fare clic sull'icona per visualizzare i gruppi del browser disponibili per il documento attivo. In alternativa, utilizzare il seguente metodo:

  1. Nella barra multifunzione, gruppo Vista gruppo Finestre Interfaccia utente.

  2. Selezionare/deselezionare la casella di controllo Browser Modello per visualizzare/chiudere il browser Modello.

     Il browser Modello può essere agganciato a qualsiasi cornice della finestra di Inventor.

     Per ulteriori informazioni sui vari browser vedere: Browser di Inventor

• Barra di stato: viene visualizzata nella parte inferiore del PWF. e indica l'azione successiva richiesta dal comando attivo.

• Finestra Inizio: scheda compatta che consente di accedere alla finestra Inizio.

• Scheda Documento: viene visualizzata per ciascun documento aperto.

• Barra delle schede: contiene le schede per i documenti aperti e viene visualizzata in PWF o SWF.

• Menu Documenti: consente di accedere ai comandi Disponi, Affianca e Scambia. Da qui è possibile chiudere alcuni o tutti i documenti.

• Visualizzazione grafica: dove viene visualizzato il modello, la presentazione o il disegno.

• Barra di navigazione: consente di accedere agli strumenti per l'esplorazione delle finestre dell'applicazione.

• View Cube: fornisce opzioni di orientamento vista aggiuntive.

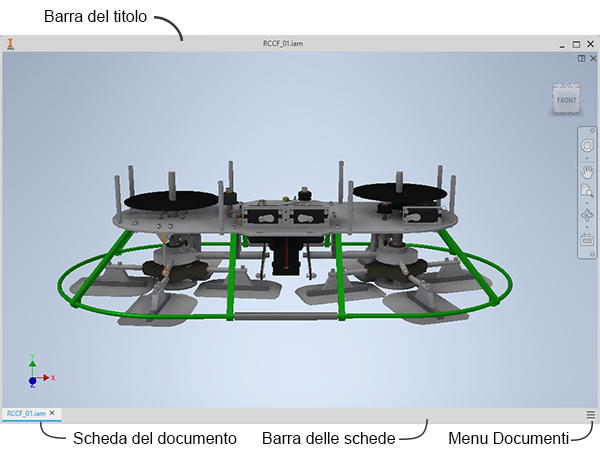

Secondary Window Frame (SWF)

Si verifica quando una scheda viene trascinata dalla barra delle schede e rilasciata in un altro punto. È possibile aprire più finestre secondarie. È possibile agganciare il browser Modello, il gruppo Proprietà e altri documenti in queste finestre. Se un assieme è aperto in un SWF e si apre un documento dall'interno di questo assieme, il documento viene visualizzato in tale finestra.

• Il gruppo ancorabile, che include il browser Modello, i gruppi Proprietà e il gruppo Misura, può essere trascinato e ancorato nel SWF.
• Barra delle schede: si trova alla base della cornice della finestra. Viene visualizzata sopra la barra di stato nel PWF.
• Barra di stato: si trova nella parte inferiore del PWF e visualizza messaggi di comando contestuali, se applicabili.

Finestra attiva

La finestra con la quale si sta operando si trova nella finestra attiva. È possibile attivare una finestra nei modi seguenti:

• Facendo clic all'interno della finestra grafica del documento.
• Facendo clic sulla scheda del documento di destinazione.
• Nella barra multifunzione scheda Vista gruppo Finestre, fare clic su Passa e selezionare un documento nell'elenco. Quando sono aperti più di nove file, nella parte inferiore dell'elenco a discesa Passa viene visualizzata l'opzione Altre finestre. Fare clic su Altre finestre per aprire la finestra di dialogo Seleziona finestra, in cui è possibile attivare un altro file.

Ripristino dell'interfaccia utente

Quando si utilizzano più monitor e finestre, è possibile agganciare elementi dell'interfaccia, quali gruppi Proprietà o browser Modello, in finestre diverse. È possibile consolidare le finestre e gli elementi dell'interfaccia nella finestra principale di Inventor. Passare alla scheda Vista Finestre e fare clic su Ripristina layout interfaccia utente o passare all'elenco a discesa Strumenti Opzioni e fare clic su Ripristina layout interfaccia utente.

Per informazioni sull'esportazione e l'importazione di personalizzazioni, vedere Come personalizzare i comandi utente.

Barra di stato

La barra di stato viene visualizzata nella parte inferiore della finestra attiva. Nella barra di stato vengono visualizzati messaggi in base al contesto.

• Quando un comando è attivo, indica l'azione successiva richiesta dal comando. Il messaggio è contestuale, in base all'ambiente e al comando in uso.
• Quando un documento è aperto e nessun comando è attivo e si posiziona il cursore del mouse sul browser o sulla visualizzazione grafica, nella barra di stato viene visualizzato il messaggio Pronto.
• Se Inizio è attivo o nessun documento è aperto, viene visualizzato il messaggio Per visualizzare la Guida, premere F1. Lo stesso messaggio viene visualizzato quando il cursore è posizionato sopra la barra delle schede o la barra di stato.

È possibile attivare e disattivare la visibilità della barra di stato. Nella barra multifunzione, fare clic sulla scheda Vista, gruppo Finestre, menu a discesa Interfaccia utente, quindi selezionare o deselezionare la casella di controllo Barra di stato.

Informazioni su documento e applicazione

All'estremità destra della barra di stato vengono visualizzati due campi che forniscono le seguenti informazioni:

• Il numero di ricorrenze nel documento attivo.
• Il numero di documenti aperti nella sessione.

Se si lavora in modelli di grandi dimensioni, modelli con molte parti univoche e parti di serie, potrebbe essere utile esaminare le Informazioni utili sugli assiemi di grandi dimensioni e modificare le impostazioni in base alle esigenze.
