Come creare una flangia contorno lamiera

È possibile creare una flangia contorno, specificarne le quote, quindi creare una flangia contorno a più spigoli con angolo retto automatico.

Novità: 2026

Questo comando utilizza un'interfaccia del gruppo Proprietà sia per la creazione sia per la modifica della lavorazione.

Suggerimento:

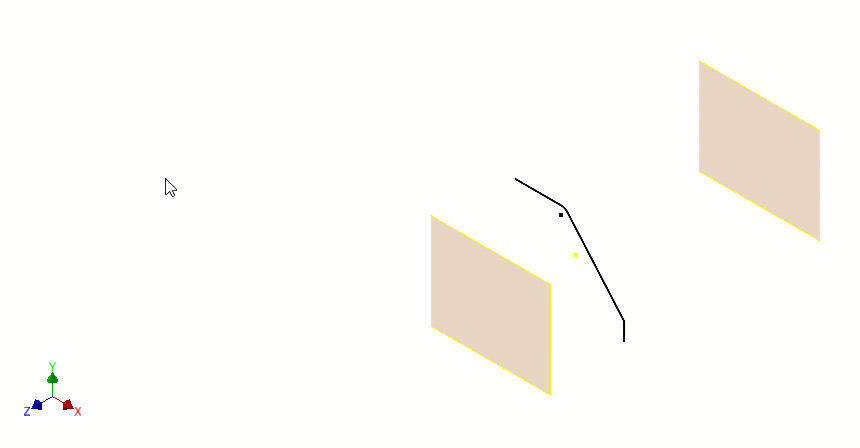

Creazione di una flangia contorno come lavorazione di base

Contour Flange as Base Feature

  1. Nella barra multifunzione, fare clic su scheda Lamiera gruppo Crea Flangia .

  2. (Facoltativo) Utilizzare una preimpostazione creata da una lavorazione flangia contorno precedente.

  3. Nel gruppo Geometria di input, effettuare le seguenti operazioni:

    • Profili. Se esiste un profilo aperto valido, questo viene selezionato automaticamente. Se esiste più di un'opzione, selezionare un profilo aperto. Se non esiste alcun profilo, è necessario creare un profilo nell'ambiente di schizzo.
    • Nome corpo. Viene visualizzato solo quando si utilizza Nuovo solido. Accettare la denominazione di default o specificare un nome.
    • Regola lamiera. Selezionare la regola lamiera da utilizzare.
  4. Il gruppo Posizionamento lavorazione viene visualizzato solo quando il file IDE selezionato presenta una dipendenza dai riferimenti geometria per il posizionamento, ad esempio uno spigolo o una faccia. Selezionare la geometria di posizionamento desiderata e continuare a definire i parametri della flangia.

  5. Nel gruppo Funzionamento, specificare i seguenti parametri in base alle esigenze:

    • Da. Per default, utilizza il piano dello schizzo del profilo.

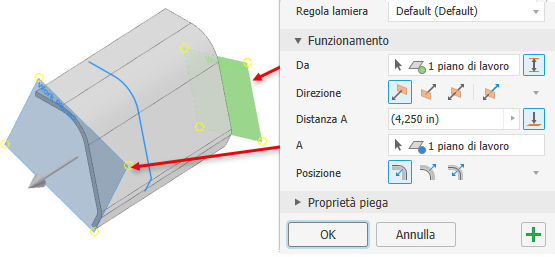

    • Tra. Specificare terminazioni diverse per Da e A. Gli input validi sono faccia, punto o geometria di lavoro.

      Nota: Quando si utilizza Tra, Direzione e Distanza sono valori di riferimento definiti dalle selezioni Da e A.
    • Direzione. Specificare la direzione della flangia scegliendo tra le seguenti opzioni:

      • Default direction Default
      • Flipped direction Invertito
      • Symmetric Simmetrico
      • AsymmetricAsimmetrico
    • Distanza A. Specificare la lunghezza della flangia contorno.

    • Distanza B. Viene visualizzata quando è richiesto un secondo valore di distanza. Specificare la distanza.

    • To face A. Selezionare una geometria di lavoro o una faccia piana come terminazione della flangia. La distanza è un valore di riferimento quando viene utilizzato A.

    • Posizione. Specificare il lato del profilo in cui viene creata la flangia.

      • Default Default utilizza il profilo come spigolo interno.
      • Flipped Invertito utilizza il profilo come spigolo esterno.
      • Symmetric Simmetrico specifica un offset equidistante dal profilo.
  6. Nel gruppo Proprietà piega è possibile specificare il raggio piega e la regola di spiegatura da utilizzare.

  7. Fare clic su OK per terminare la creazione della flangia o su Apply, Create New Applica per continuare ad aggiungere flange contorno.

Nota: Questo metodo viene utilizzato anche per creare una flangia contorno come nuovo solido su un solido esistente.

Creazione di una flangia contorno su un solido esistente

È possibile aggiungere una flangia contorno ad una faccia in lamiera esistente. Creare il profilo dello schizzo su una faccia perpendicolare allo spigolo per la flangia contorno.

  1. Nella barra multifunzione, fare clic su scheda Lamiera glyph gruppo Crea glyph Flangia Flangia contorno.

  2. Nel gruppo Geometria di input, effettuare le seguenti operazioni:

    1. Profili. Selezionare un profilo aperto, se non viene selezionato automaticamente.

    2. (Facoltativo) New Solid Nuovo solido. Selezionare se la flangia contorno deve essere un nuovo corpo, separato dal solido selezionato.

      1. Nome corpo. Viene visualizzato solo quando si utilizza Nuovo solido. Accettare la denominazione di default o specificare un nome.
    3. Regola lamiera. Utilizza la regola di stile lamiera attiva. Se è selezionata l'opzione Nuovo solido, selezionare la regola lamiera da utilizzare.

  3. Nel gruppo Funzionamento specificare i parametri seguenti:

    • Estensioni larghezza

      • Edge Lungo lo spigolo selezionato. Selezionare questa opzione per aggiungere una flangia contorno lungo gli spigoli selezionati.

        1. I Gruppi di spigoli sono una raccolta di spigoli a cui viene aggiunta la flangia contorno. Le opzioni per gli spigoli vengono definite in base al gruppo di spigoli.

        2. Edge Loop Linea chiusa di spigoli imposta la priorità di selezione sulle linee chiuse di spigoli. Selezionare uno spigolo e tutti gli spigoli contigui verranno selezionati a loro volta.

        3. Add edge Aggiungi gruppo di spigoli crea una nuova voce del gruppo di spigoli. Selezionare gli spigoli da includere nel gruppo. In questo modo è possibile definire più flange con terminazioni di larghezza variabile.

          Per ogni gruppo di spigoli è possibile specificare il metodo utilizzato per definire la flangia.

          • Edge Spigolo. Utilizza l'intero spigolo per la flangia.
          • Width Larghezza. Specificare la larghezza dello spigolo. La flangia viene posizionata simmetricamente rispetto al centro dello spigolo.
          • Between Tra. Utilizzare questa opzione per creare una flangia tra due elementi. Gli elementi possono essere punti, piani di lavoro o facce.
          • Offset Offset. Utilizzare questa opzione per specificare i valori di offset per ciascun lato della flangia.
          • ![Clear selections](../../images/icon_hole-cmd_clear sels.png) Utilizzare Cancella selezioni per rimuovere il gruppo selezionato.
    • Dal piano dello schizzo. Specifica che la flangia contorno inizierà dal piano dello schizzo del profilo.

      1. Da. Specifica il piano di partenza della flangia contorno. Per default, viene selezionato il piano dello schizzo del profilo. Questa opzione è disabilitata, a meno che non si utilizzi Tra.

      2. Between Tra. Utilizzare questa opzione per specificare posizione diversa per l'inizio e la terminazione.

        • Da. Specificare la posizione in cui inizia la flangia.
        • A. Selezionare una lavorazione in cui termina la flangia.
      3. Direzione. Specificare la direzione della flangia scegliendo tra le seguenti opzioni:

        • Default direction Default
        • Flipped direction Invertito
        • Symmetric Simmetrico
        • AsymmetricAsimmetrico
      4. Distanza A. Specificare la lunghezza della flangia contorno.

      5. Spigoli piega. Selezionare altri spigoli in cui viene posizionata la flangia.

      6. Posizione. Specificare il lato del profilo in cui viene creata la flangia.

        • Default Default utilizza il profilo come spigolo interno.
        • Flipped Invertito utilizza il profilo come spigolo esterno.
        • Symmetric Simmetrico specifica un offset equidistante dal profilo.
  4. Nel gruppo Proprietà piega, utilizzare le impostazioni di default della regola o specificare il raggio piega, la regola spiegatura, la forma scarico e la transizione piega da utilizzare. È possibile modificare alcuni parametri con valori o equazioni espliciti o accettare le impostazioni di default.

Bend Defaults

  1. Nel gruppo Default angolo, utilizzare le impostazioni di default della regola o impostare l'opzione Angolo retto automatico, la forma e lo scarico dell'angolo. Selezionare le opzioni relative all'angolo dall'elenco corrispondente.

Default angolo

  1. Nell'area di disegno, per le flange a più spigoli, è possibile specificare i singoli parametri degli angoli mediante Sostituzioni angolo. Fare clic sul simbolo di un angolo per inserire l'angolo del gruppo Proprietà. Quindi, modificare le impostazioni degli angoli per lo scarico, la forma, la dimensione del gioco e le dimensioni dello scarico in base alle proprie esigenze.

Sostituzioni angolo

Per abilitare i campi relativi alle dimensioni del gioco e dello scarico, fare clic sull'icona delle impostazioni di default accanto al campo.

  1. Per aggiungere altre flange contorno fare clic su Apply, Create New Applica. Al termine, fare clic su OK.
