Identificazione di piccoli spigoli con il toolkit di valutazione modello
Nei passaggi riportati di seguito ci concentreremo sui piccoli spigoli nel modello. Gli spigoli involontari di piccole dimensioni possono causare elementi mesh con imperfezioni o un elevato numero di elementi. Questi effetti possono causare tempi di esecuzione più lunghi e possono essere difficili da risolvere.

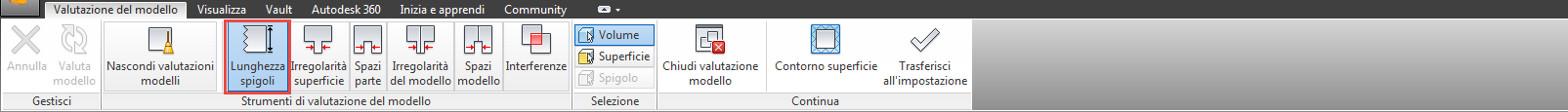

Nella barra multifunzione in alto, selezionare Lunghezza spigoli.
Nota Vi sono solo due spigoli visualizzati con questo modello; in modelli più complessi potrebbe essere necessario applicare un filtro. Alcune lavorazioni evidenziate dal toolkit di valutazione modello potrebbero essere intenzionali e necessarie nel modello. Questo strumento è stato concepito per individuare problemi; sta poi all'utente decidere se le lavorazioni sono intenzionali o problematiche.

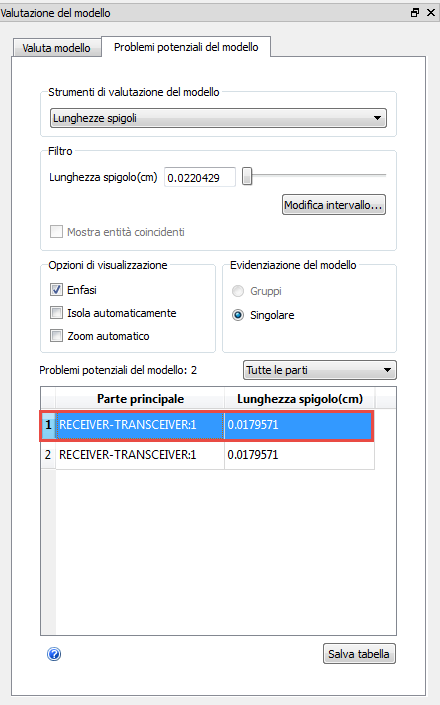

Selezionare la lunghezza del primo spigolo nell'elenco, come mostrato di seguito:
Selezionare la casella di controllo Isola automaticamente.

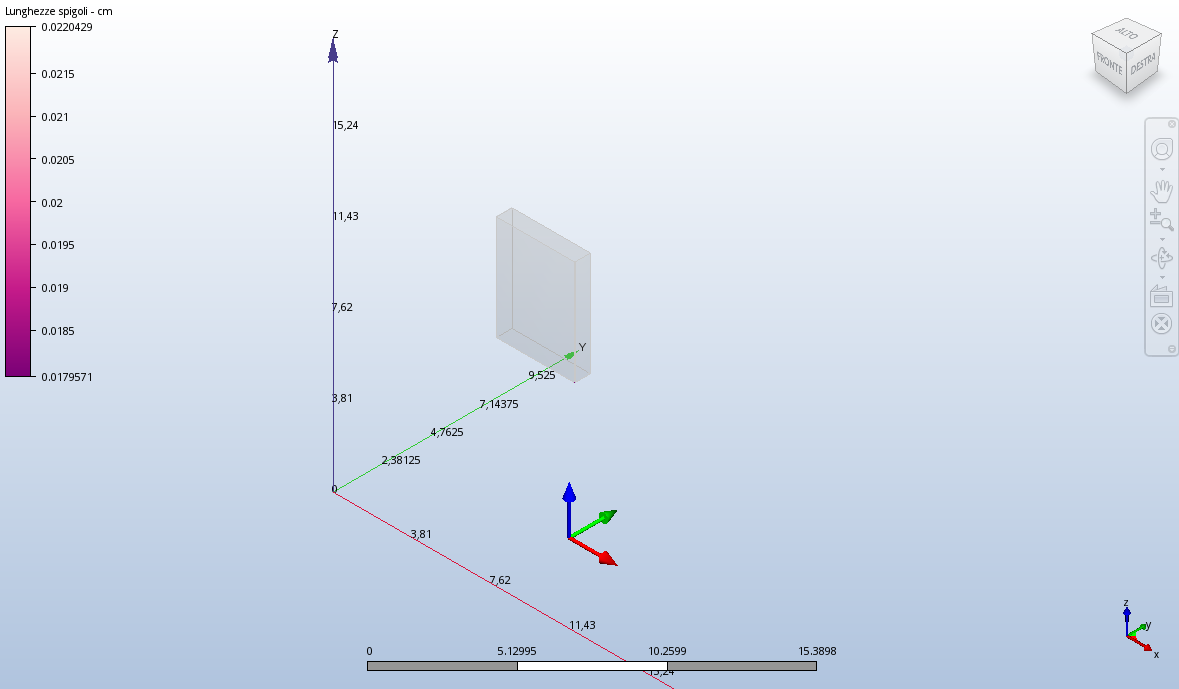

Nota L'area grafica dovrebbe mostrare solo il chip grande simile al seguente:
Selezionare la casella di controllo Zoom automatico.
Eseguire manualmente uno zoom indietro scorrendo la rotellina del mouse.
Nota Possiamo vedere che su questo chip è presente uno smusso accidentale. Selezionare l'altro bordo piccolo che ci consente di eseguire lo zoom sull'altro bordo corto creato dallo smusso.
Ulteriori informazioni sulla lunghezza degli spigoli nel toolkit di valutazione modello
