Layer di sfondo

La vista Planimetria viene utilizzata per visualizzare una rappresentazione geografica della rete. La vista consente anche di visualizzare ulteriori layer o informazioni sulla mappa, che possono essere utili ad esempio per verificare la posizione degli elementi della rete rispetto a oggetti fisici quali strade ed edifici.

Aggiunta di layer di sfondo alla vista Planimetria

Come aggiungere una mappa quale layer aggiuntivo nella vista Planimetria:

Trascinare la rete sulla planimetria.
Fare clic con il pulsante destro del mouse in un punto qualsiasi della finestra Planimetria e selezionare Controllo layer.

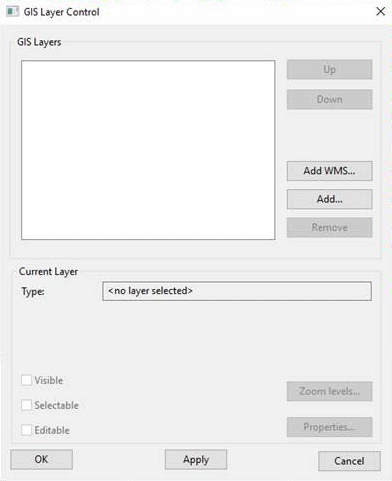

Viene visualizzata la finestra di dialogo Controllo layer GIS.
Nello screenshot non risultano attualmente layer aggiunti alla rete. Quando vengono aggiunti dei layer, nell'area bianca vengono visualizzati i relativi nomi.

Fare clic sul pulsante Aggiungi, selezionare tutti i file nella directory Tutorial Files/Maps/ArcView dalla directory dei dati di esempio quindi fare clic su Apri.

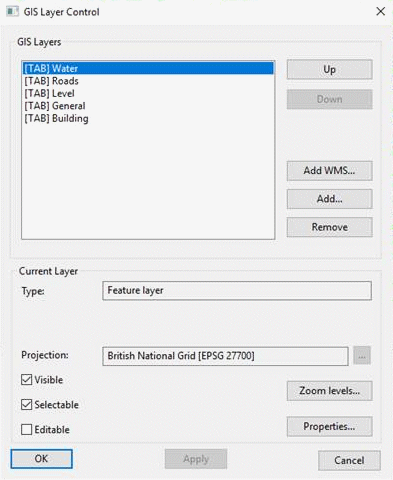

I nuovi layer vengono aggiunti alla finestra di dialogo.
Il controllo della mappa corrente può essere modificato, se si dispone della licenza per più controlli della mappa. Per ulteriori dettagli, vedere Selezione del controllo mappa nella Guida principale.

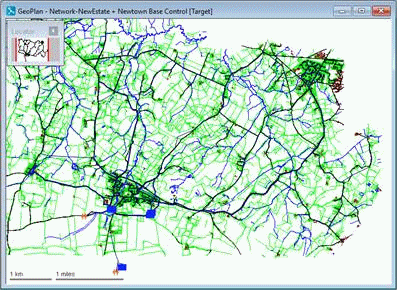

Fare clic su OK per chiudere la finestra di dialogo Controllo layer GIS. La planimetria viene ridisegnata con mappe dettagliate dietro la rete. Queste mappe consentono di visualizzare la posizione degli elementi della rete rispetto a oggetti quali strade, edifici e fiumi.
È possibile aggiungere altri layer, nel qual caso l'ordine dei layer è quello mostrato nella finestra di dialogo Controllo layer GIS e può essere modificato.

Come rendere invisibile un layer

Per rendere invisibile una mappa o un layer di sfondo, fare clic con il pulsante destro del mouse in un punto qualsiasi della planimetria e selezionare Controllo layer. Selezionare il layer nella casella Layer GIS e deselezionare la casella Visibile. Fare clic su Applica. È possibile rendere nuovamente visibile il layer selezionando la casella Visibile.

Rimozione di un layer di sfondo

Per rimuovere una mappa o un layer di sfondo, fare clic con il pulsante destro del mouse in un punto qualsiasi della Planimetria e selezionare Controllo layer. Nella finestra di dialogo Controllo layer, selezionare il layer e fare clic sul pulsante Rimuovi. Fare clic su Applica o su OK. Se successivamente si desidera visualizzare il layer, è possibile aggiungerlo nuovamente a questa finestra di dialogo (vedere la sezione successiva).

Salvataggio di un elenco di layer per un utilizzo futuro

Salvare i layer per un utilizzo futuro:

Fare clic con il pulsante destro del mouse su Gruppo elenco layer nella finestra Gruppo di modelli e selezionare Nuovo | Elenco layer. Se non è presente alcun gruppo elenco di layer, fare clic con il pulsante destro del mouse sull'icona nella parte superiore della finestra Gruppo di modelli e scegliere Nuovo | Gruppo elenco layer.

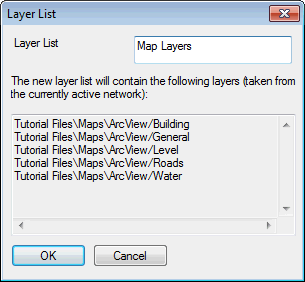

Nella finestra di dialogo Sfondi, digitare un nome pertinente per l'elenco e fare clic su OK..

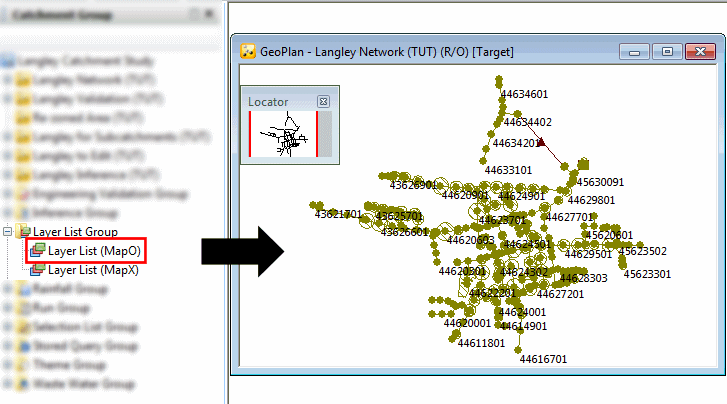

In seguito, se uno o più layer sono stati rimossi dalla planimetria, è possibile ripristinarli tutti aprendo questo elenco di layer o trascinandolo sulla planimetria.
