Domanda relativa alla pressione

Informazioni sulla domanda relativa alla pressione

Introduzione alla domanda relativa alla pressione

La pressione dei servizi locali ha un'influenza sulla domanda e sulle perdite nella rete. Pressioni più elevate portano ad un aumento dei consumi e delle perdite. Ciò è vero soprattutto per le perdite di dispersione, dove è stata stabilita una relazione standard basata sulle misurazioni in diversi sistemi di approvvigionamento idrico esistenti ( Leakage Control Policy and Practice, 1980 ).

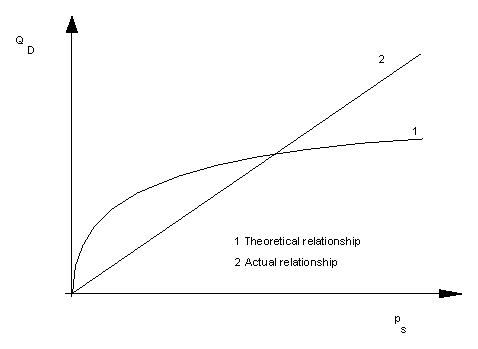

1. Relazione teorica tra la portata attraverso un orifizio e la caduta di pressione attraverso di esso

2. Relazione effettiva tra perdite e pressione di servizio derivata da prove effettuate per misurare la riduzione delle perdite ( Leakage Control Policy and Practice, 1980 )

Una relazione simile non potrebbe essere applicata per il consumo, perché anche molti altri fattori sono rilevanti.

Per default, InfoWorks WS Pro calcola la domanda senza riferimento alla pressione effettiva in corrispondenza di un nodo. Per fornire una modellazione più accurata della domanda, InfoWorks WS Pro fornisce un'opzione di domanda relativa alla pressione.

Utilizzo dell'opzione Domanda relativa alla pressione

Un modello calibrato rispetto alle domande misurate tiene conto indirettamente degli effetti delle pressioni nella rete. Se le condizioni di simulazione sono simili alle condizioni di calibrazione, l'uso del modello senza l'opzione di domanda relativa alla pressione è ancora valido.

L'opzione di domanda relativa alla pressione è consigliata per l'uso nelle simulazioni in cui le condizioni idrauliche rappresenteranno una differenza significativa per i carichi osservati nella rete rispetto al modello di calibrazione.

Si consiglia di utilizzare questa opzione con cautela, poiché richiede livelli di terreno e pressioni operative accurati. Tenere presente che con l'opzione di domanda relativa alla pressione attivata, la domanda totale dipende dai risultati della simulazione e non può essere prevista con precisione. L'utente deve trattare l'output con attenzione.

Quando l'opzione di domanda relativa alla pressione è attivata:

• La pressione in corrispondenza di ciascun nodo viene confrontata con una pressione di servizio standard (pressione media in circostanze normali) definita nel campo Pressione nominale dell'oggetto nodo. Le pressioni nominali possono essere aggiornate automaticamente dalle simulazioni precedenti.
• Il valore della pressione nominale corrisponde alla domanda nominale specificata nei profili del diagramma della domanda. Il rapporto tra la pressione di simulazione e la pressione nominale viene calcolato e utilizzato per determinare una fattore di domanda dalle curve PRD (definite nella griglia vista Curva PRD nella griglia dei nodi).
• Il fattore di domanda viene applicato alla percentuale del profilo di domanda contrassegnata come relativa alla pressione (nel diagramma di domanda o nella finestra di dialogo Opzioni domanda relativa alla pressione).

Procedura per l'esecuzione di una simulazione della domanda relativa alla pressione

1. Eseguire un modello di base, ad esempio un modello calibrato, per determinare le pressioni nominali.
2. Aggiornare le pressioni nominali della rete dalle pressioni del modello di base.

   Per ulteriori informazioni, vedere Aggiornamento delle pressioni nominali.

3. Definire relazioni tra consumo e fattore di domanda di pressione/rapporto perdite (curve PRD) tramite la vista griglia Curve PRD nella griglia dei nodi.
4. Nel diagramma della domanda, impostare la percentuale di ogni profilo di domanda da considerare come relativa alla pressione.

   Se lo si desidera, è possibile specificare una percentuale globale nella finestra di dialogo Opzioni di domanda relativa alla pressione.

5. Nella vista Pianifica esecuzione idraulica, eseguire le seguenti operazioni:
   • Selezionare la casella Domanda relativa alla pressione.
   • Fare clic sul pulsante Opzioni domanda relativa alla pressione per selezionare le curve PRD da applicare ai profili di domanda.

     È inoltre possibile selezionare una simulazione precedente dalla quale verranno calcolate le pressioni nominali.

   • Nella finestra di dialogo Opzioni domanda relativa alla pressione, impostare ulteriori opzioni in base alle esigenze.
6. Eseguire la nuova simulazione.

Calcoli

La domanda e la perdita in corrispondenza di ciascun nodo vengono calcolate come segue:

Consumo effettivo:

(1) dove: QC(nominal)= consumo nominale definito nel profilo del diagramma di domanda %D = percentuale del profilo di domanda correlata alla pressione FC = fattore di domanda dalla curva PRD di consumo

Perdite effettive:

(2) dove: QL(nominal)= valore di perdita nominale definito nel profilo del diagramma di domanda %D = percentuale del profilo di perdita correlata alla pressione FL = fattore di domanda dalla curva PRD di perdita
