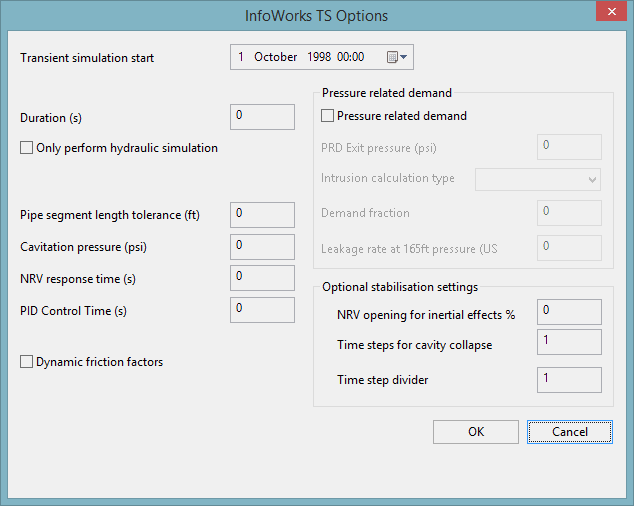

Questa finestra di dialogo consente di impostare i gruppi di parametri per una simulazione di InfoWorks TS.
La finestra di dialogo viene visualizzata dalla vista Pianifica esecuzione idraulica quando:
- Si seleziona per prima cosa InfoWorks TS nell'elenco a discesa Tipo di simulazione
- Se si fa clic sul pulsante Opzioni quando è già selezionato il tipo di simulazione InfoWorks TS
Mostra immagine
| Campo | Descrizione |
|---|---|
| Inizio simulazione transitoria |
Data-ora di inizio della simulazione transitoria. Verrà eseguita un'istantanea idraulica transitoria per identificare la non convergenza causata dal passaggio alle condizioni idrauliche transitorie. Se l'istantanea idraulica transitoria non viene convalidata, la simulazione transitoria non verrà eseguita. |
| Durata |
Durata della simulazione transitoria in secondi |
| Esegui solo simulazione idraulica |
Selezionare questa opzione per eseguire solo la simulazione idraulica di base e l'istantanea idraulica transitoria |
| Tolleranza lunghezza segmento condotta |
Errore consentito per la segmentazione della condotta tramite motore transitorio. Le lunghezze delle condotte nel modello possono essere regolate fino al valore specificato in questo campo per consentire un'analisi del sistema semplificata. |
| Pressione di cavitazione |
Pressione locale con conseguente vaporizzazione (default -10,122 m) |
| Tempo di risposta NRV |
La quantità di tempo necessaria affinché gli oggetti della rete di valvole di non ritorno nel sistema passino da completamente aperti a completamente chiusi. |
| Tempo controllo PID |
Tempo di campionamento PID. Per ulteriori informazioni, vedere Simulazioni di InfoWorks TS (sistema transitorio). |
| Fattori di attrito dinamici |
Se questa opzione è selezionata, InfoWorks converte i valori di resistenza (perdita di carico/portata2) per le modifiche del valore della portata in ciascuna condotta. La conversione viene rivalutata ad ogni iterazione della simulazione. Se l'opzione è deselezionata, InfoWorks converte il valore di resistenza una volta per ogni condotta utilizzando i valori di resistenza determinati dalla simulazione idraulica precedente al transitorio. |
| Domanda relativa alla pressione |
Selezionare questa opzione per modellare la domanda in corrispondenza dei nodi durante la simulazione transitoria come richiesta relativa alla pressione in base al comportamento standard dell'orifizio. |
| Pressione di uscita PRD |
Abilitata quando l'opzione Domanda relativa alla pressione è selezionata. Pressione presunta nella regione di uscita per la domanda transitoria relativa alla pressione. Questa pressione viene confrontata con la pressione sul nodo per determinare la varianza della domanda. Valore di default = 0 (pressione atmosferica) |
| Tipo di calcolo intrusione |
Abilitata quando l'opzione Domanda relativa alla pressione è selezionata. Selezionare l'opzione da utilizzare per calcolare l'intrusione di liquido nel sistema quando la pressione di uscita PRD supera la pressione della condotta:
|
| Frazione richiesta |
Abilitata quando Tipo di calcolo intrusione è impostato su Frazione richiesta. Una frazione della domanda nella rete, ad esempio un valore pari a 0,1, rappresenta il 10% della domanda di rete. Da questo valore, viene calcolata una costante di perdita per ogni nodo di domanda, che scaricherà questa frazione di portata alla pressione iniziale. Ad esempio, in un nodo in cui la domanda è di 10 l/s con una differenza di pressione di 64 m, si presuppone che 1 l/s (il 10% della richiesta) fuoriesca da un orifizio. La costante di perdita viene calcolata utilizzando la relazione: Q(perdita) = Lc*(differenza di pressione)0.5 Per questo esempio Lc = 1/(64)^0,5 = 0,125 |
| Tasso di perdita a 50 m di pressione |
Abilitata quando Tipo di calcolo intrusione è impostato su Flusso di perdita. Tasso di perdita per una condotta di riferimento a 50 m di pressione. La costante di perdita viene calcolata utilizzando la relazione: Q(perdita) = Lc*(differenza di pressione)0.5 Per una portata di perdita Q, valore equivalente per Lc = Q/(50)^0,5 |
| Apertura NRV per effetti d'inerzia |
Valore compreso tra 0 e 1, utilizzato per modellare gli effetti inerziali del disco della valvola o del flap, dove 0 rappresenta nessun effetto inerziale. Quando l'NRV è in modalità di chiusura (a causa della portata inversa attraverso la valvola) e il rapporto di apertura NRV è maggiore del valore immesso qui, l'NRV continuerà a chiudersi anche se la direzione della portata cambia nella direzione di avanzamento. L'utilizzo di questa impostazione può ridurre i picchi di pressione. |
| Timestep al collasso delle cavità |
Valore intero che rappresenta il numero di incrementi temporali per il collasso completo di una cavità di vapore. Se non viene specificato un valore, verrà utilizzato un incremento temporale di 1. Utilizzato per attenuare gli effetti del collasso della cavità ed evitare picchi di pressione eccessivi. |
| Divisore timestep |
Valore intero utilizzato per dividere i timestep transitori calcolati in incrementi più piccoli. Può essere necessario quando si verificano disturbi periodici ad alta frequenza. |
