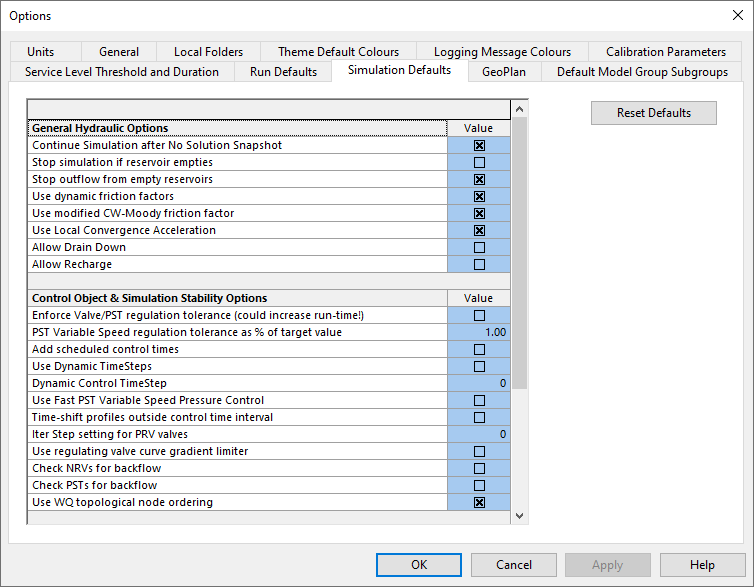

| Opzioni idrauliche generali
|
|
Continua simulazione dopo nessuna istantanea della soluzione
|
Determina se la simulazione si interrompe o continua se il motore non è in grado di trovare una soluzione entro il numero massimo di iterazioni specificato nella vista Pianifica esecuzione idraulica.
Se la simulazione deve continuare, viene visualizzato un avvertimento nella finestra Esegui controllo. Questo avviso è riportato anche nei risultati del registro della simulazione.
|
Sì
|
|
Interrompi la simulazione se il serbatoio si svuota
|
Determina se la simulazione viene interrotta o continua se la profondità del serbatoio scende al di sotto del livello operativo minimo.
Se la simulazione deve continuare, nella finestra Esegui controllo viene visualizzato un avvertimento che indica che il serbatoio è vuoto. Questo avviso è riportato anche nei risultati del registro della simulazione.
Il comportamento successivo della simulazione dipenderà dall'impostazione dell'opzione Arresto portata uscita da serbatoi vuoti. Per ulteriori informazioni, vedere di seguito.
|
No
|
|
Arresto portata uscita da serbatoi vuoti
|
Consente di interrompere la portata in uscita da un serbatoio quando la profondità del serbatoio scende al di sotto del livello operativo minimo. Entrerà in funzione solo se l'opzione "Interrompi la simulazione se il serbatoio si svuota" è impostata su "No".
Se il valore è impostato su "No", InfoWorks WS Pro continuerà il calcolo presupponendo che il livello dell'acqua del serbatoio non scenda mai al di sotto del livello operativo minimo del serbatoio. La quantità di acqua necessaria per mantenere il carico a quel livello viene calcolata e segnalata come risultato di "deficit".
Se l'opzione viene lasciata al valore di default "Sì", la portata in uscita dal serbatoio verrà arrestata in corrispondenza del successivo timestep, una volta che il serbatoio scende al di sotto del livello operativo minimo. Qualsiasi domanda o trasferimento alimentato esclusivamente dal serbatoio vuoto verrà isolato. La domanda/il trasferimento isolato verrà annullato fino a quando la profondità del serbatoio non salirà al di sopra del livello operativo minimo.
IMPORTANTE Un nodo di trasferimento che agisce come immissione viene considerato come una domanda (negativa) e verrà isolato e annullato.
|
Sì
|
|
Usa fattori di attrito dinamici
|
Se questa opzione è impostata su "Sì" (default), InfoWorks WS Pro converte il coefficiente di scabrezza C di Hazen Williams o il coefficiente di scabrezza k di Colebrook-White nel fattore Darcy-Weisbach equivalente, a seconda del numero di Reynolds per la portata in ogni condotta. La conversione viene rivalutata ad ogni iterazione della simulazione.
Se questa opzione è impostata su "No", InfoWorks WS Pro converte il coefficiente di scabrezza C di Hazen Williams in un coefficiente di scabrezza di Darcy-Weisbach una sola volta per ogni condotta, presupponendo una velocità di portata di 1 m/s.
Per ulteriori dettagli, vedere Calcoli delle condotte.
|
Sì
|
|
Usa fattore di attrito CW-Moody modificato
|
Determina se utilizzare l'interpolazione spline cubica o il metodo a valore costante (default) per convertire il coefficiente di scabrezza k di Colebrook-White in coefficiente di attrito Darcy-Weisbach λ.
Per ulteriori dettagli, vedere Calcoli delle condotte.
|
Sì
|
|
Usa accelerazione convergenza locale
|
Se l'opzione è impostata su "Sì", vengono esaminati anche gli errori di portata nei singoli nodi. È possibile applicare fattori diversi ai singoli nodi, consentendo al risolutore di raggiungere la convergenza più rapidamente.
Se l'opzione è impostata su "No", il risolutore esamina gli errori di flusso a livello di rete per determinare i fattori da applicare al carico nei nodi per ogni iterazione.
|
Sì
|
|
Consenti drenaggio verso il basso
|
Impostare questa opzione su "Sì" per applicare una perdita progressiva di fornitura ad un nodo. Il tempo necessario per drenare un nodo viene calcolato in base alla domanda sul nodo e alla perdita di pressione.
Se questa opzione è impostata su "No", non vi sarà alcuna fornitura per il nodo una volta isolato.
|
No
|
| Consenti ricarica
|
Impostare questa opzione su "Sì" per applicare una ricarica progressiva delle aree di rete precedentemente drenate o parzialmente drenate dopo la riconnessione. Il tempo necessario per ricaricare un collegamento viene calcolato in base alla portata dovuta alla differenza di pressione tra il collegamento con un'estremità completamente carica e l'altra drenata o parzialmente drenata. La portata calcolata può consentire il riempimento di più collegamenti in un determinato timestep. Questa opzione verrà applicata solo se è stata selezionata anche l'opzione Consenti drenaggio verso il basso.
Se questa opzione è impostata su "No", la ricarica delle aree ricollegate e drenate avviene istantaneamente.
|
No
|
| Opzioni di controllo dell'oggetto e della stabilità della simulazione
|
|
Applica tolleranza di regolazione valvola/PST (potrebbe aumentare il tempo di simulazione)
|
Consente di applicare la risoluzione sia per la percentuale di precisione di regolazione della valvola (specificata nella pagina Controllo valvola) sia per la tolleranza di regolazione PST (specificata nella finestra di dialogo Opzioni simulazione), oltre alla precisione computazionale specificata nella vista Pianifica esecuzione idraulica.
Se l'opzione viene lasciata al valore di default "Sì", una volta raggiunto il bilanciamento della portata impostato dalla precisione computazionale, il timestep viene considerato risolto, indipendentemente dall'impostazione della tolleranza di regolazione della valvola/del PST.
Se il valore viene modificato in "Sì", la simulazione continuerà oltre la soluzione di precisione computazionale fino ad un massimo di 99 iterazioni.
Se, dopo il numero massimo di iterazioni, non sarà ancora stato raggiunto un valore all'interno di un'impostazione di tolleranza, l'utente verrà informato mediante la finestra di dialogo della simulazione.
|
No
|
|
Tolleranza regolazione velocità variabile PST in % del valore obiettivo
|
La tolleranza di regolazione può essere impostata su qualsiasi valore compreso tra lo 0,5% e il 10% del valore target specificato nella pagina Dati di controllo pompa.
Questa impostazione di tolleranza verrà utilizzata se è selezionata l'opzione per applicare la tolleranza di regolazione nella finestra di dialogo Opzioni simulazione.
|
1.00
|
|
Aggiungi orari di controllo pianificati
|
Inserire un'istantanea aggiuntiva in cui si verifica una modifica del profilo con controllo del tempo al di fuori del timestep idraulico (timestep specificato nella vista Pianifica esecuzione idraulica).
|
No
|
|
Utilizza timestep dinamici
|
Inserire un'istantanea aggiuntiva in cui si verifica una modifica del profilo con controllo del livello del serbatoio prima del successivo timestep pianificato. (Timestep idraulico specificato nella vista Pianifica esecuzione idraulica o timestep aggiuntivo pianificato in funzione dell'impostazione dell'opzione Aggiungi orari di controllo pianificati.)
|
No
|
|
Controllo dinamico timestep
|
Timestep (minuti) in corrispondenza del quale verranno controllati i profili dei controlli programmabili dall'utente e dei regolatori (pompa o valvola) nei dati di controllo. Affinché i controlli vengano esaminati, il timestep del controllo dinamico deve essere minore del timestep idraulico specificato nella vista Pianifica esecuzione idraulica.
Se il timestep viene lasciato sul valore di default 0, verrà utilizzato il timestep idraulico.
Un'istantanea aggiuntiva verrà inserita se si verifica una modifica dello stato del regolatore (ad esempio la velocità PST) o del valore target del regolatore (ad esempio la portata target) prima del successivo timestep pianificato.
|
0
|
|
Utilizza il controllo rapido della pressione a velocità variabile PST
|
Impostare questa opzione su "Sì" per applicare il controllo rapido della pressione a velocità variabile PST.
Questa opzione migliora la stabilità durante la modellazione di stazioni di pompaggio che regolano la pressione e può portare ad una riduzione del numero di iterazioni.
Se questa opzione è impostata su "No", verrà utilizzato il metodo di calcolo utilizzato nelle versioni precedenti alla 8.0.
|
No
|
| Ripeti fase impostazione per valvole PRV
|
Impostare questa opzione su qualsiasi numero intero positivo (1, 2, 3, ecc.) per applicare il passaggio di iterazione alle valvole PRV.
Se abilitata, questa opzione può contribuire a stabilizzare le reti con più PRV ritardando le modifiche all'impostazione della valvola di controllo tra le iterazioni.
Le impostazioni specifiche della valvola hanno la precedenza sulle impostazioni globali.
|
0
|
| Utilizza il limitatore della pendenza della curva della valvola di regolazione
|
Per le valvole di regolazione, il motore calcola un limite superiore alla modifica dell'apertura da una valutazione del valore di attrito per la valvola necessario per raggiungere la pressione o la portata target e la pendenza della curva della valvola. Questo limite superiore viene applicato se questa opzione è selezionata. I valori per questo limite possono essere visualizzati utilizzando l'opzione associata "Crea file diagnostici per valvole di regolazione" con output nel campo "change_limit".
Se questo valore è inferiore alla modifica dell'apertura finale calcolata dal motore ("final_op_change") e la valvola è potenzialmente instabile o richiede molte iterazioni per ottenere la regolazione, limitare la modifica dell'apertura può aiutare a migliorare la stabilità.
Per le valvole di regolazione della pressione, questa opzione non viene utilizzata se il nodo di controllo è un serbatoio, mentre per le valvole di regolazione della portata, questa opzione viene applicata automaticamente per i collegamenti di controllo remoto e si applica quindi solo durante la regolazione della portata nella valvola stessa.
|
No
|
| Controlla il riflusso dei NRV/Verificare la presenza di riflusso nei PST
|
Se sul lato a monte di una valvola di non ritorno viene applicata una domanda ai nodi, che sarebbero altrimenti isolati dalla rete, InfoWorks WS Pro consente il riflusso attraverso l'NRV per soddisfare la domanda o crea una portata dal nodo a monte dell'NRV per soddisfare la domanda. Ciò si verifica anche per i PST con un NRV di bypass se il PST è disattivato.
Quando è acceso, il motore chiude l'NRV o il PST e annulla la domanda per evitare l'evento di riflusso.
|
No
|
| Usa ordinamento nodo topologico WQ
|
Questa opzione migliora le simulazioni della qualità dell'acqua avviando il calcolo del trasferimento dei soluti nei nodi più a monte della rete e seguendo la direzione della portata (anziché utilizzare l'ordine di default in cui sono state create le condotte).
Ciò consente di calcolare meglio il trasferimento di soluti attraverso la rete, in particolare in caso di condotte corte e/o portate veloci, poiché il soluto può attraversare più di una condotta in un singolo timestep WQ, anziché essere limitato ad una singola condotta senza l'ordine topologico dei nodi. Il risultato è che è possibile utilizzare timestep WQ più grandi, così da rendere più rapide le simulazioni.
Attualmente questa opzione è disponibile solo con il metodo lagrangiano.
Nelle simulazioni della qualità dell'acqua esistenti (versione 2025.2 e precedenti) l'opzione Ordinamento nodo topologico è disattivata.
Nelle nuove simulazioni della qualità dell'acqua (versione 2025.3 e successive) l'opzione Ordinamento nodo topologico è attivata
|
Sì (versione 2025.3 e successive)
No (versione 2025.2 e precedenti)
|
| Equazioni canale aperto
|
| Usa equazioni dipendenti dal tempo (canali aperti)
|
Impostare questa opzione su "Sì" per applicare le equazioni di St Venant ai canali aperti.
|
No
|
| Usa risolutore dipendente dal tempo veloce (canali aperti)
|
I canali aperti verranno risolti utilizzando un risolutore veloce.
L'impostazione di default prevede di continuare ad utilizzare il precedente metodo di risoluzione per i canali aperti.
|
No
|
| Opzioni rapporti
|
|
Mostra messaggi per tutti i nodi isolati con domanda
|
Determina se i messaggi di avvertimento nella finestra Esegui controllo e nei risultati del registro visualizzano il numero di nodi isolati con solo la domanda o il nome del nodo e la domanda totale isolata per ogni nodo isolato.
|
No
|
|
Consigli sui transitori idraulici
|
Produrre risultati aggiuntivi per fornire una stima qualitativa delle aree potenzialmente soggette a pressioni dei transitori alte o basse.
Per ulteriori dettagli, vedere Consigli sui transitori.
|
No
|
|
Messaggi di diagnostica aggiuntivi nel file di registro
|
Impostare questa opzione su "Sì" per visualizzare informazioni aggiuntive nel file di registro della simulazione.
Queste informazioni aggiuntive includono messaggi diagnostici di UPC.
|
No
|
| Crea file diagnostici per valvole di regolazione
|
Se sono necessarie ulteriori informazioni per la regolazione delle valvole, ad esempio quando una o più di queste vengono notificate come instabili nel registro di esecuzione del motore, questa opzione di simulazione genererà, nella cartella dei risultati del database, un file CSV per ogni valvola di regolazione della pressione e/o della portata con il nome del modulo: PSV, ecc.
Questa funzionalità non è ancora disponibile per le valvole di regolazione sotto il controllo di UPC.
|
No
|
