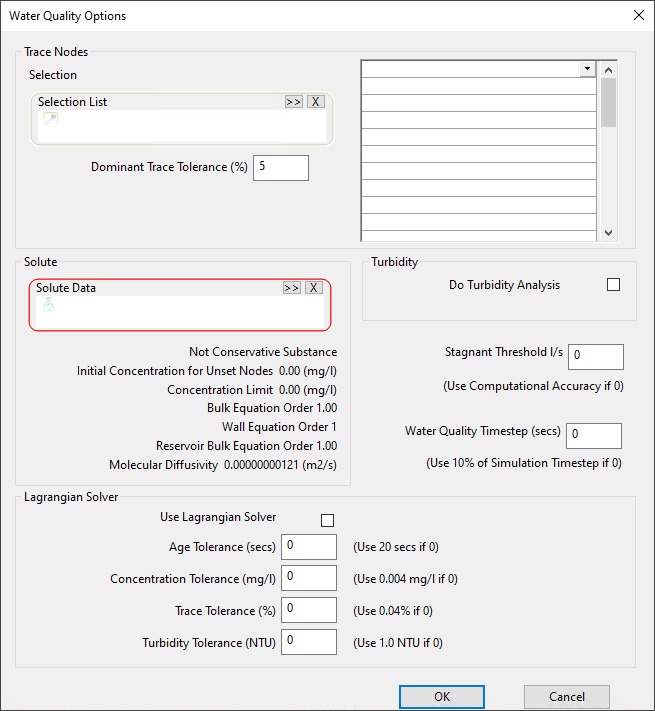

Traccia nodi
|
È possibile selezionare fino a dieci nodi di traccia.
| Elenco di selezione
|
È possibile aggiungere un elenco di selezione di nodi di traccia in questa casella. Se nell'elenco di selezione scelto sono presenti più di dieci nodi, verrà visualizzato un messaggio di avviso e verranno utilizzati i primi dieci nomi dei nodi per compilare la griglia.
|
| Tolleranza traccia dominante (%)
|
Fornisce una tolleranza percentuale ai risultati di traccia dominanti in base alle preferenze.
Il valore di default nell'applicazione è 5%.
È possibile inserire tolleranze più elevate in base alle proprie esigenze.
|
| Griglia
|
È possibile aggiungere fino a dieci nodi di traccia a questa griglia tramite l'applicazione di un elenco di selezione (vedere sopra) o tramite la selezione dei nomi dei nodi dall'elenco a discesa in ogni riga.
|
Quando vengono selezionati i nodi di traccia, sono disponibili ulteriori funzionalità di creazione di rapporti per il monitoraggio della miscelazione di acqua da fonti diverse:
- Campi aggiuntivi nel rapporto della griglia dei risultati dei nodi:
- La percentuale di acqua in corrispondenza del nodo che si è originata da ogni nodo di traccia.
- Il nodo di traccia che agisce come fonte dominante, fornendo la maggior parte dell'acqua che raggiunge il nodo (notare che potrebbe non esserci una fonte dominante o potrebbe non essere possibile derivare la fonte dominante).
- Opzioni di creazione di grafici aggiuntive per rappresentare su un grafico la traccia (%) di acqua in corrispondenza di un nodo che ha avuto origine da uno o più nodi di traccia e la fonte dominante.
|
| Soluto
|
|
Dati soluto
|
Per aggiungere l'oggetto Dati del soluto contenenti i parametri di qualità dell'acqua da utilizzare durante la simulazione.
|
| Area di visualizzazione
|
In quest'area vengono visualizzati i valori definiti nell'oggetto dati Soluto (vedere sopra) o, se non è selezionato alcun oggetto Dati soluto, i valori di default che verranno invece utilizzati.
|
Per informazioni dettagliate sui parametri, vedere l'argomento Dati soluto.
|
| Torbidità
|
| Esegui analisi della torbidità
|
Se selezionata, l'analisi della torbidità sarà inclusa durante l'esecuzione della simulazione.
|
|
|
Soglia di stagnazione %s
|
Soglia portata acqua stagnante: precisione computazionale per i calcoli della qualità dell'acqua.
Il valore di default è la precisione di calcolo idraulico specificata nella vista Pianificazione esecuzione idraulica.
|
|
Timestep qualità dell'acqua (sec.)
|
Frequenza di calcolo della qualità dell'acqua. Il valore di default è il 10% del timestep idraulico specificato nella vista Pianificazione esecuzione idraulica.
|
| Risolutore lagrangiano
|
| Usa risolutore lagrangiano
|
Se selezionata, verrà utilizzato un approccio lagrangiano basato sul tempo per tracciare il movimento e la miscelazione dell'acqua attraverso la rete.
Se questa opzione è deselezionata (default), in InfoWorks WS Pro viene utilizzato un modello di qualità dell'acqua euleriano.
|
|
Tolleranza età
|
Valore di tolleranza utilizzato dal risolutore della qualità dell'acqua per determinare se creare un nuovo segmento di acqua o miscelarlo con il segmento più vicino esistente quando l'acqua viene spostata nella parte superiore di una condotta.
|
| Tolleranza di concentrazione
|
Vedere Tolleranza età sopra.
|
| Tolleranza traccia
|
Vedere Tolleranza età sopra.
|
| Tolleranza di torbidità
|
Vedere Tolleranza età sopra.
|
Per ulteriori informazioni, vedere Informazioni sui modelli di qualità dell'acqua.
|
