La configurazione dei dati live può essere utilizzata per derivare i valori di portata o pressione dai dati live del serbatoio e della pompa. Il profilo dei dati derivati può essere utilizzato per confrontare i dati del modello e del campo per scenari semplici in cui la portata uscente da una stazione di pompaggio o da un serbatoio non è stata misurata. Un profilo di profondità del serbatoio può anche essere derivato da dati di riempimento in percentuale.
I dati della portata possono essere derivati da:
- dati di profondità e dati della curva profondità/volume del serbatoio
- dati di riempimento in percentuale (per volume) e dati della curva di profondità/volume del serbatoio
- dati di portata e tempo di simulazione della pompa
I dati sulla pressione possono essere derivati da:
- dati di riempimento in percentuale (per volume) e dati della curva di profondità/volume del serbatoio
Derivazione della portata e della pressione dai dati del serbatoio
La portata di un serbatoio può essere calcolata in base alle letture della profondità o della percentuale di riempimento del serbatoio e alla curva di volume/profondità del serbatoio.
Un profilo di portata derivato dai dati di profondità o di percentuale di riempimento del serbatoio fornisce una stima della portata in entrata/uscita di un serbatoio con una sola immissione-portata uscente. Se il serbatoio presenta più di un'immissione o portata uscente, i dati del serbatoio devono essere adeguati per tenere conto di altre portate in entrata o in uscita dal serbatoio affinché i dati derivati siano significativi.
La pressione in un serbatoio può essere calcolata dalle letture della percentuale di riempimento del serbatoio e dalla curva di volume/profondità del serbatoio.
Come derivare un profilo di portata o pressione dai dati relativi al livello o alla percentuale di riempimento del serbatoio:
- Importare un file di dati live contenente dati sul livello o sulla percentuale di riempimento del serbatoio (tipo di canale PRESSURE o PC_VOLUME) nella configurazione dei dati live.
- Nella pagina Punto dati live del foglio proprietà di Punto dati live, selezionare un tipo di canale effettivo tra FLOW, PRESSURE (o DUAL per derivare sia la portata sia la pressione) dall'elenco a discesa.

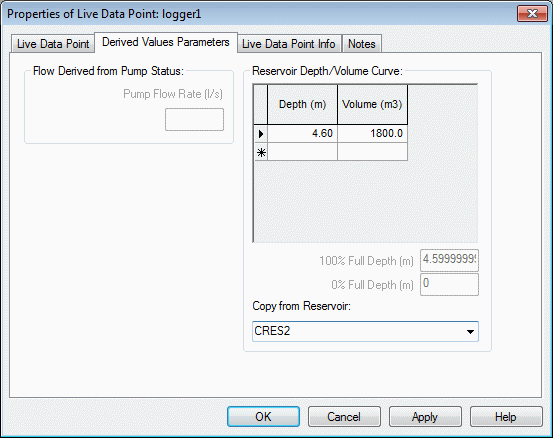

- Immettere un valore per la curva di profondità/volume del serbatoio monitorato nella griglia della pagina Parametri dei valori derivati del foglio proprietà di Punto dati live. Se è presente una rete aperta, selezionare un serbatoio di rete dall'elenco a discesa Copia dal serbatoio: per copiare la curva di profondità/volume dalla rete alla griglia.
Ecco come
I valori di profondità ai quali il serbatoio viene considerato vuoto (0% altezza totale) e pieno (100% altezza totale) possono essere definiti anche nella pagina Parametri dei valori derivati:
- Se una curva di profondità/volume del serbatoio viene copiata da un serbatoio della rete, il valore 100% altezza totale verrà impostato automaticamente sull'ultimo valore di profondità nella curva.
- Se i valori di profondità non sono definiti, si presuppone un valore di 0% altezza totale pari a 0,0. Si presume che il valore 100% altezza totale sia l'ultimo valore di profondità nella curva di profondità/volume.
Fare clic con il pulsante destro del mouse nella vista Punto dati live e selezionare Grafico dei punti dati live selezionati dal menu contestuale per visualizzare un grafico della portata o della pressione derivati.
Derivazione della portata dai dati del tempo di simulazione della pompa
La portata di una pompa può essere calcolata dai dati di commutazione della pompa e da una singola portata della pompa.
Come derivare un profilo di portata dai dati di commutazione della pompa:
- Importare un file di dati live contenente i dati di commutazione della pompa (tipo di canale PUMP) nella configurazione dei dati live
- Nella pagina Punto dati live del foglio proprietà di Punto dati live, selezionare il tipo di canale effettivo FLOW dall'elenco a discesa.
- Immettere un valore per Portata pompa nella vista Punto dati live o nella pagina Parametri dei valori derivati del foglio proprietà di Punto dati live
Fare clic con il pulsante destro del mouse nella vista Punto dati live e selezionare Grafico dei punti dati live selezionati dal menu contestuale per visualizzare un grafico della portata derivata.
