A ogni file di dati del logger è associato un rifermento nella Configurazione dati live utilizzando un ID punto dati live proveniente dalla vista Punto dati live, dal Feed dati live o dal Feed composito dati live. Questo campo fornisce il collegamento tra i dati del logger e il modello. Un sistema sensato sarebbe quello di rendere l'ID punto dati live il nome del nodo o del collegamento in cui sono state effettuate le misurazioni.
I dati live possono essere collegati al modello in due modi:
- manualmente tramite il foglio proprietà o la vista griglia del nodo/collegamento
- automaticamente utilizzando la funzionalità Collega punti dati live
Solo un nodo Serbatoio deve essere collegato a Dati live con Tipo di canale impostato su Serbatoio. Non ci sono restrizioni su nodi di collegamento o collegamenti a dati live con qualsiasi altro tipo di canale.
Collegamento manuale dei dati live al modello
Per collegare manualmente i dati live al modello, aprire la rete e un set di dati di controllo associato. Nel campo ID punto dati live dei dati di controllo del nodo o collegamento appropriato, immettere l'ID punto dati live nella configurazione dati live.
Questa operazione è molto più semplice se la configurazione dati live corretta è quella attuale. Il software compilerà l'elenco a discesa con tutti gli ID della configurazione dati live corrente.
Collegamento automatico di dati live al modello
I dati live possono essere collegati automaticamente al modello se l'ID dati live corrisponde al Codice ID o all'ID nodo/collegamento della posizione in cui è stata effettuata la misurazione.
Per collegare automaticamente i dati live al modello, aprire una rete, il set di dati di controllo associato da aggiornare e la configurazione dati live contenente i dati da collegare.
- Selezionare Controllo > Collega punti dati live nel menu Rete. Verrà visualizzata la finestra di dialogo Collega punti dati live.
- Selezionare un'opzione nella finestra di dialogo Collega punti dati live:
- Corrispondenza con codice ID
- Corrispondenza con ID nodo/collegamento
In InfoWorks verrà eseguito un tentativo per abbinare i punti dati live che non sono ancora stati collegati al modello con ilCodice ID o l'ID nodo/collegamento di oggetti di rete, a seconda dell'opzione scelta in precedenza.
I parametri di controllo verranno aggiunti agli oggetti di rete che corrispondono ai dati live e il campo ID punto dati live degli oggetti verrà compilato con quello del punto dati live corrispondente.

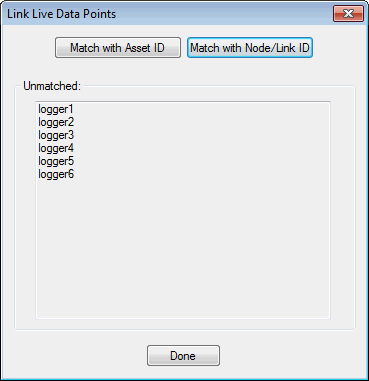

Nella finestra di dialogo Collega punti dati live verrà visualizzato un elenco di punti dati live non corrispondenti.
- Fare clic su Fatto per chiudere la finestra di dialogo.
