Finestra Sezione longitudinale

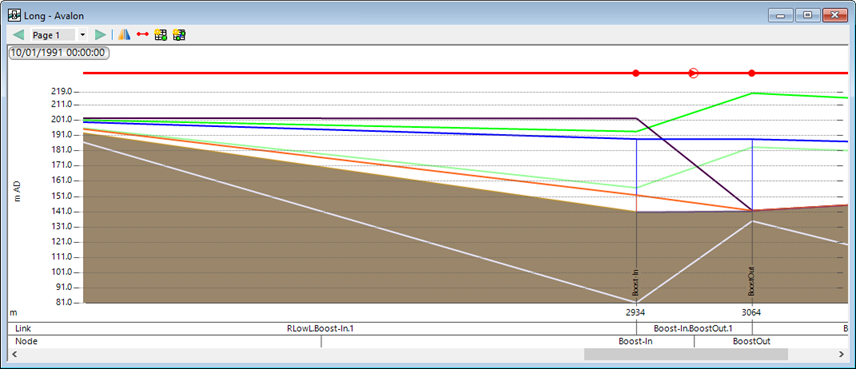

In questa finestra viene visualizzata una sezione trasversale che attraversa la lunghezza di un tratto selezionato di oggetti di rete.

Un modo per aprire la finestra consiste nel selezionare lo strumento (Selezione sezione longitudinale) nella barra degli strumenti Strumenti e fare clic su un oggetto nodo o collegamento (o tratto) nella Planimetria. Altri modi sono descritti in Visualizzazione di una sezione longitudinale.

Tramite questa finestra è possibile eseguire le seguenti operazioni:

• Esaminare un tratto di nodi e collegamenti.
• Modificare oggetti di rete accedendo ai relativi fogli proprietà.

• Visualizzare i risultati delle simulazioni.
• Quando vengono utilizzati scenari, è possibile visualizzare più gruppi di risultati delle simulazioni, semplificando il confronto.
• Inserire un nodo in un collegamento visualizzato nella finestra.

È possibile avere più finestre Sezione longitudinale aperte contemporaneamente.

Elemento	Descrizione
Barra degli strumenti	Vedere Barra degli strumenti della finestra Sezione longitudinale.
Menu contestuale Sezione longitudinale	Facendo clic con il pulsante destro del mouse sulla sezione longitudinale viene visualizzato un menu con le seguenti opzioni: Imposta come target Rende la finestra Sezione longitudinale corrente la finestra target. È quindi possibile utilizzare lo strumento (Selezione sezione longitudinale) nella barra degli strumenti Strumenti per selezionare una sezione diversa da visualizzare nella finestra. Inverti sezione longitudinale Consente di invertire la direzione di visualizzazione della sezione longitudinale. Cancella sezione longitudinale Rimuove la visualizzazione della sezione longitudinale dalla finestra corrente. Cancella tutte le etichette di annotazione Rimuove tutte le etichette personalizzate dalla finestra corrente. Seleziona nodi e collegamenti I nodi e i collegamenti visualizzati nella sezione longitudinale vengono selezionati in tutte le finestre. Gli oggetti di rete selezionati sono evidenziati in rosso. Crea da selezione Crea una vista sezione longitudinale dai collegamenti attualmente selezionati nella Planimetria. Esporta dati sezione longitudinale in file DWG di AutoCAD Salva la finestra Sezione longitudinale corrente in formato DWG. La sezione longitudinale può quindi essere aperta e visualizzata in AutoCAD. Esporta in Surge Animator Salva le informazioni della sezione longitudinale corrente in formato Surge Animate .PRO. La sezione longitudinale può quindi essere aperta e visualizzata in Surge Animator. Griglia collegamenti Apre una vista griglia dei collegamenti visualizzati nella sezione longitudinale. Griglia nodi Apre una vista griglia dei nodi visualizzati nella sezione longitudinale. Aggiungi pagina Aggiunge una pagina dopo la pagina corrente alla finestra Sezione longitudinale. Rimuovi pagina Rimuove la pagina corrente dalla finestra Sezione longitudinale. Proprietà Apre la finestra di dialogo Proprietà sezione longitudinale. È possibile utilizzare questa opzione per modificare il modo in cui la sezione longitudinale è visualizzata, in modo da includere un piano di striscia ed etichette di nodi e collegamenti.
Scorrimento con la rotellina del mouse	Scorrimento in avanti: zoom avanti. Scorrimento all'indietro: zoom indietro.
