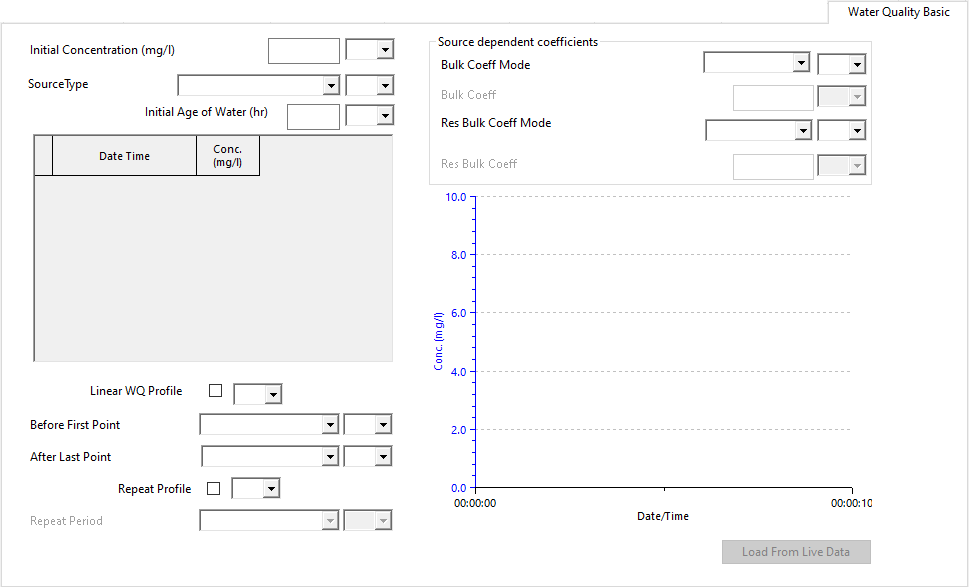

Questa pagina consente di visualizzare e modificare un profilo di qualità dell'acqua di base e i valori del coefficiente cumulativo relativi ai nodi attraverso i quali l'acqua può entrare nel sistema.
La pagina viene visualizzata facendo clic sulla scheda Base qualità dell'acqua nel foglio proprietà di un carico fisso al quale sono stati aggiunti dati di controllo.
Esistono due modi per impostare il livello di concentrazione dell'inquinante in ingresso per un nodo:
- Utilizzare il campo Concentrazione iniziale per impostare una concentrazione in ingresso applicata all'avvio della simulazione.
- Utilizzare la griglia per inserire una serie di concentrazioni di inquinanti variabili o di immissioni di massa in corrispondenza del nodo durante la simulazione.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore di concentrazione inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. Selezionare la casella Profilo WQ lineare per utilizzare l'interpolazione lineare tra i punti dati.
Opzioni per estendere il profilo oltre le date/ore inserite
La pagina include opzioni per estendere il profilo al di fuori delle date e ore inserite.
| Opzione | Descrizione | ||||||
|---|---|---|---|---|---|---|---|
|
Prima del primo punto |
|
||||||
|
Dopo ultimo punto |
|
||||||
|
Casella di controllo Ripeti profilo |
Selezionare la casella Ripeti profilo per ripetere un profilo (da 00:00 per il periodo di ripetizione selezionato) per tutta la durata della simulazione. Importante: Quando si utilizza l'opzione Ripeti profilo, se il profilo definito si estende oltre il periodo di ripetizione selezionato, il profilo non verrà ripetuto.
|
||||||
|
Ripeti periodo |
Periodo del profilo che verrà ripetuto durante la simulazione, se la casella Ripeti profilo è selezionata. |
Opzioni per il tipo di sorgente qualità dell'acqua
Il tipo di sorgente determina il metodo con cui il profilo definito nella griglia della qualità dell'acqua viene applicato alla rete durante una simulazione della qualità dell'acqua.
| Tipo sorgente | Descrizione |
|---|---|
|
Concentrazione fissa |
La concentrazione in corrispondenza di un nodo viene impostata secondo il profilo definito nella griglia Qualità dell'acqua. Per i nodi serbatoio, il profilo di concentrazione viene applicato all'acqua che entra al serbatoio. Può verificarsi una miscelazione in corrispondenza del nodo del serbatoio. Per ulteriori dettagli, vedere Controlli di miscelazione della qualità dell'acqua. Suggerimento: Utilizzare un valore di concentrazione < 0 nel profilo per disattivare l'origine di concentrazione e consentire l'immissione da condotte a monte per impostare la concentrazione a livello di nodo.
|
|
Concentrazione aggiuntiva |
Il profilo di concentrazione definito nella griglia Qualità dell'acqua viene applicato all'acqua in uscita dal nodo in aggiunta alla concentrazione calcolata. |
|
Booster di concentrazione |
La concentrazione nell'acqua in uscita dal nodo viene impostata sul profilo definito nella griglia Qualità dell'acqua (a condizione che la concentrazione calcolata durante la simulazione sia inferiore alla concentrazione definita). |
|
Portata massica aggiuntiva |
Il profilo di portata massica definito nella griglia Qualità dell'acqua viene applicato all'acqua in uscita dal nodo in aggiunta alla concentrazione calcolata. |
Opzioni per i coefficienti dipendenti dall'origine
I campi dati dei coefficienti dipendenti dalla sorgente vengono utilizzati per specificare i parametri del coefficiente globale da applicare all'acqua che entra nel sistema dal nodo durante una simulazione di qualità dell'acqua.
| Campo dati | Descrizione | ||||||
|---|---|---|---|---|---|---|---|
| Modalità coefficiente di portata |
Metodo secondo cui il coefficiente di portata viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo:
|
||||||
| Coefficiente di portata |
Parametro della velocità di reazione utilizzato per calcolare la variazione della concentrazione di una sostanza quando reagisce con il materiale presente nella portata cumulativa. Il valore specificato qui viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo. Il coefficiente di portata ha un valore positivo se la concentrazione della sostanza cresce nel tempo e un valore negativo se la concentrazione diminuisce nel tempo. |
||||||
| Modalità coefficiente portata res. |
Metodo secondo cui il coefficiente di portata del serbatoio viene applicato all'acqua che entra nel sistema in corrispondenza del nodo:
|
||||||
| Coeff. portata res. |
Parametro di velocità di reazione utilizzato per calcolare la variazione della concentrazione di una sostanza in seguito alla reazione con il materiale in un serbatoio. Il valore specificato qui viene applicato all'acqua in ingresso nel sistema in corrispondenza del nodo. Il coefficiente di portata ha un valore positivo se la concentrazione della sostanza aumenta nel tempo e un valore negativo se la concentrazione diminuisce nel tempo. |
Opzione per utilizzare i dati live
È possibile caricare i dati live facendo clic sul pulsante Carica da dati live e utilizzando la finestra di dialogo Collegamento a dati live per selezionare la sorgente e aggiornare la griglia della qualità dell'acqua.
Al termine dell'aggiornamento, chiudere la finestra di dialogo utilizzando il pulsante X nell'angolo in alto a destra.
Opzione per svuotare la griglia del profilo di qualità dell'acqua
Un metodo rapido per svuotare la griglia consiste nell'utilizzare il pulsante Elimina nella finestra di dialogo Collegamento a dati live.
