プリセットを使用するには

プリセットの定義と使用について学びます。

新機能の紹介: 2022、2023

プリセットの概要

プリセットは、公差やブール演算出力の選択など、定義済みのフィーチャ プロパティのコレクションです。選択すると、プロパティ パネルでプリセットによりその値が設定されます。これにより、頻繁に使用されるプロパティ セットを再利用しやすくなります。

プリセットを使用すると、プロパティ パネルに使用する値を「シード」として設定し、それからフィーチャのニーズに合うように値を変更することができます。これらの値から新規のプリセットを作成することも、前の値を上書きして現在のプリセットとして保存することもできます。

フィーチャを作成するためにプリセットを使用すると、そのタイプのフィーチャを次回作成するときに、最近使用されたプリセットによって[プロパティ]パネルの値が設定されます。従来のフィーチャを編集すると、そのフィーチャの作成に使用された値がプロパティ パネルにロードされ、プリセット名が [プリセットなし] になります。

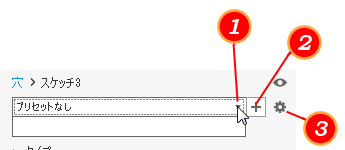

プリセット インタフェース

  1. プリセットのドロップ ダウン リスト。

  2. 現在のパラメータから新しいプリセットを作成します。既定の名前が付けられますが、変更できます。

  3. プリセット設定には以下が含まれます。

    1. [現在の内容を保存] : 現在の設定を指定したプリセットに保存するか、既定の名前を使用します。

    2. [現在の内容を名前変更] : 現在のプリセットに別の名前を指定します。プリセットの名前を変更するときは、[Esc]キーを使用してこのプロセスを終了し、前の名前に復元できます。

    3. [現在の内容を削除] : 削除するプリセットを選択し、[現在の設定を削除]をクリックします。

    4. [並べ替え順]

      1. [最近使用したファイル] : 最近使用したファイルから順に並べます。
      2. [作成日] : 最も古いプリセットから新しいものへと並べます。
      3. [英数字] : 数字、次にアルファベットの順で並べます。
      4. [最終変更日] : 最近修正したファイルから順に並べます。

    5. 新しい(フィーチャ タイプ)の既定値

      フィーチャ プロパティ パネルの既定値を設定します。

      • [最後に使用] : 最後に使用されたパラメータをフィールドに入力します。設定を変更したときに変更される一時的なプリセットです。
      • [現在のプリセットを使用] : 選択したプリセット値を使用してフィールドに入力します。
      • [プリセットなし] : インストールされている値をいくつかのフィールドに入力します。従来の動作と同じです。

プリセットなし

プリセットに [プリセットなし] が表示される場合、そのフィーチャは旧形式のフィーチャであるか、[最後に使用]の値で作成されたことを意味します。旧形式のフィーチャで値を変更し、その値が現在の[最後に使用]の値と異なる場合は、 [カスタム] プリセットという名前が付けられます。

[押し出し]、[回転]、[スイープ]、または[コイル]を使用する際に、[プリセットなし]の場合のブール演算出力は、最後に使用された選択肢になります([新規ソリッド]または[結合])。どちらのオプションも最後に使用されていない場合は、[結合]が既定の選択になります。

アスタリスク( * )の意味

*Preset 1 などのプリセット名のアスタリスク( * )は、フィーチャ定義の値が保存されたバージョンから変更されたことを示します。変更したプリセットは、設定ドロップダウン を使用して以前のプリセットを置き換えて保存することも、 を使用して新しいプリセットに変更を保存することもできます。

プリセットとスタイル

プリセットとスタイルは別々に定義されるため、この 2 つの互換性がなくなる場合があります。互換性の問題が発生すると、プリセットにアクセスできなくなります。リストには表示されたままですが、無効になり、グレーの文字で表示されます。プリセットを有効にして互換性がないスタイルを使用するには、互換性がないプロパティまたは値を変更する必要があります。

組み込みプリセット

組み込みプリセットは、特定のコマンドにあらかじめ定義されています。この値は、 [ドキュメントの設定] [単位] タブで指定した単位タイプに基づきます。プリセットは、メートルとインペリアルの 2 つの形式で保存され、読み取り専用です。既定として設定する場合、組み込みプリセットには特定のルールが適用されます。

Tolerance Values

パラメータの公差を指定できます。これらはプリセットに保存されます。フライアウト矢印をクリックして、[公差...]を選択し、公差のタイプと範囲を指定します。プリセットに識別できる名前を付けて保存します。

公差をオフにするには、[公差のタイプ]を[既定]に設定して、設定を保存します。公差が設定された値は色付きのインジケータで容易に識別できます。

プリセットを使用する

プリセットと作成されるファイルを作成、保存、編集、管理する方法を以下に説明します。プリセットに保持されているパラメータと値は、コマンドによって異なる場合があります。

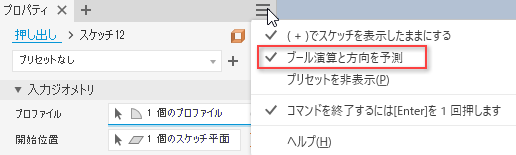

注: プロパティ パネルのオプション[ブール演算を予測]は、プリセットよりも優先されます。プリセットが予期したとおりに動作しない場合は、このオプションを選択解除します。

新しいプリセットを作成する

コマンドがアクティブになると、プロパティ パネルが表示されます。

  1. そのタイプのフィーチャが以前に作成された場合、[プリセット]フィールドには [最後に使用] が表示されます。パネルの値には、最後に使用した値が入力されます。そのタイプのフィーチャが初めて作成される場合、フィールドには [プリセットなし] が表示されます。
  2. [プロパティ]パネルで、フィーチャのパラメータを変更します。
  3. [新しいプリセットを作成する] をクリックし、プリセット名を指定するか、[Enter]を押して既定の名前を受け入れます。

プリセットを保存する

[最後に使用] プリセットは、そのタイプの最後に配置されたフィーチャに使用されるパラメータで構成されます。[最後に使用] は、新しく作成されたフィーチャにプリセットが保存されていない場合に表示されます。[最後に使用] プリセットは、そのまま使用することも、値を変更することもできます。 [新しいプリセットを作成する] をクリックして、既定の名前を採用するか名前を指定することで、変更したプリセットをいつでも新しいプリセットに保存できます。[最後に使用]の設定は、セッション全体で持続します。

フィーチャを編集する際、そのフィーチャを作成するときに使用されたプリセットがダイアログにロードされます。プリセットに [プリセットなし] が表示される場合、そのフィーチャはプリセットのない旧形式のフィーチャであるか、[最後に使用]の値で作成されたことを意味します。旧形式のフィーチャで値を変更し、その値が現在の[最後に使用]の値と異なる場合は、 [カスタム] プリセットという名前が付けられます。

プリセットに付いたアスタリスク( * )(たとえば *Preset 1)は、フィーチャ定義の値が保存されたバージョンから変更されたことを示します。変更したプリセットは、設定ドロップダウン を使用して以前のプリセットを置き換えて保存することも、 を使用して新しいプリセットとして保存することもできます。

寸法パラメータに使用された公差の値は、プリセットに保存されます。

ブール演算出力の選択は、[押し出し]、[回転]、[スイープ]、[コイル]のプリセットに保存されます。[押し出し]および[回転]の場合、[高度な設定]の[ブール演算と方向を予測]が、モデル内のプロファイルとソリッドに基づいてブール演算の選択を提案するようにソフトウェアに指示します。この設定は、プリセットのブール演算の選択をオーバーライドします。

プリセットを編集する

フィーチャを編集すると、[プリセット]フィールドには以下が入力されます。

プリセット ファイルを管理する

ユーザごとにプリセット ファイルが %USERPROFILE%\AppData\Roaming\Autodesk\Inventor xxxx\Presets フォルダにあります。このファイルには、その %USERPROFILE% としての作業中に作成したすべてのフィーチャ プリセットが含まれます。

[最後に使用] プリセットは、親フォルダ %USERPROFILE%\AppData\Roaming\Autodesk\Inventor xxxx に PresetSettings.xml.2019bak というファイル名で保存されます。

すべてのユーザが 1 つのプリセット ファイルを使用するようにする場合は、位置を変更できます。ファイル パスは、[アプリケーション オプション]に保存されます。変更するには、[アプリケーション オプション] [ファイル]タブから新しい位置に移動します。このパスは、[プロジェクト]ダイアログ ボックスの下部のセクションである[フォルダ オプション]にも表示されます。

プリセットは、1 つのリリースから次のリリースにマイグレーションすることができます。詳細については、「アプリケーション オプションおよびカスタマイズ設定をマイグレーションするには」を参照してください。

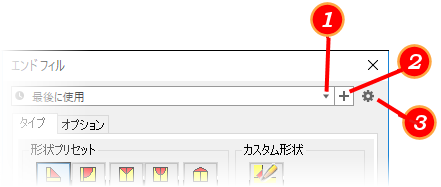

旧形式のコマンドのプリセット

次の旧形式の図面コマンドでは、プリセット機能を使用します。
