Revit モデルを AnyCAD 参照モデルとしてインポートするには

Revit データを Inventor のデザインで使用するためのさまざまなモードの使用方法について学習します。

新機能の紹介: 2025.1

インポート モード

Inventor で Revit モデルを使用する場合、参照モードと変換モードの 2 つのモードがあります。どちらも Revit の 3D ビューのインポートに関係します。要件を満たすモードを選択します。

3D ビューについて

Revit の 3D ビューの詳細と、最適なインポート エクスペリエンスを実現するためにビューを準備する方法については、「AnyCAD Revit のベスト プラクティス」を参照してください。

Revit ファイルは次のようにインポートされます。

インポート モードについて

Revit ファイルを関連参照モデルとしてインポートする

CAD ファイルをインポートする際のアクセス ポイントは次のとおりです。

  1. [スタートアップ]タブ [起動]パネル [新規作成] [CAD ファイルをインポート] で

  2. [開く]ダイアログで、インポートする共有 Revit モデル(*.rvt)にナビゲートして選択します。

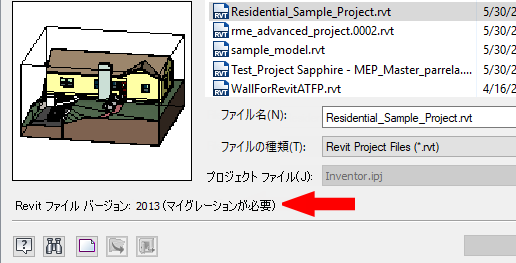

    [開く]ダイアログにサムネイル ビューが表示され、最近データを修正するために使用した Revit バージョンが表示されます。

  3. [開く] をクリックします。開く処理中に、[インポート]ダイアログの下部セクションにフィードバックが表示されます。

    Revit のファイル サイズによっては、ファイルを開くのに数分かかることがあります。

  4. [インポート]ダイアログ ボックスで、次の操作を実行します。

    1. [オプション]の [インポートのタイプ] セクションで、 [モデルを参照] を選択します(既定)。

    2. [選択] セクション [3D ビュー] リストで、インポートする 3D ビューを選択します。インポートする Revit 要素の数がプレビューの上に表示されます。

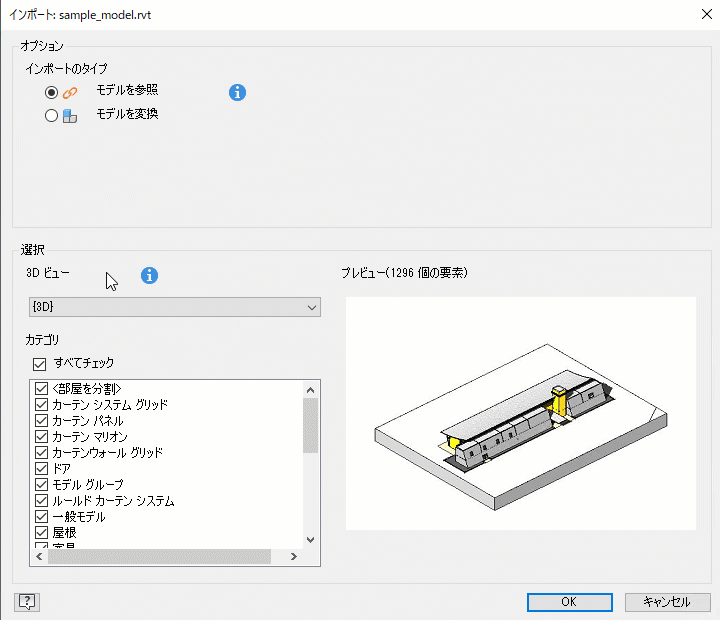

    3. 選択したビューについて、アルファベット順に並べ替えられたカテゴリの一覧がビューのドロップダウンの下に表示されます。カテゴリ リストの内容は、選択した 3D ビューに基づいて表示され、カテゴリには表示要素のみが含まれます。Revit の 3D ビューで[表示]を設定する必要があります。カテゴリ内に要素が表示される場合、そのカテゴリはビューの編集時に含まれます。

      注: カテゴリの詳細
      • カテゴリの選択が記憶されます。
      • 除外されたカテゴリは、要素の表示設定に関係なくインポートされません。
      • 除外されたカテゴリに表示される要素がない場合、カテゴリは除外されたカテゴリのリストからドロップされます。後で、そのカテゴリ内の要素が表示されるように設定した場合、ビューを編集すると、カテゴリがリストに表示されます。
      • Revit ビューを編集して要素の表示設定を変更した場合、Inventor でビューが更新されると、表示されなくなった要素は削除され、新しく表示される要素がインポートされます。
      • Inventor ではカテゴリと要素を使用しているため、一部のカテゴリとその要素はインポートされません。たとえば、レベル、カメラなどです。

    4. [すべてチェック]オプションを使用すると、リストをすばやくクリアして、含めるカテゴリを数個選択することができます。

    5. インポート プロセスにリンク ファイルを含める場合は、[リンク ファイルを含む]チェックボックスをオンにします。リンク ファイルが存在しない場合、このオプションは無効になります。

    6. インポート プロセスにリンク ファイルを含める場合は、 [リンク ファイルを含む] チェックボックスをオンにします。リンク ファイルが存在しない場合、このオプションは無効になります。

    7. 3D ビューを変更すると、カテゴリ リストがリセットされます。前のビューと選択は記憶されません。

  5. [OK] をクリックします。モデルは、Z 軸を上方向として、サブアセンブリとしてインポートされます。Revit モデルの 1 つまたは複数のインスタンスを Inventor アセンブリに配置できます。

参照モデルは、Revit ファイルと同じ名前にビュー名を付加して Inventor アセンブリにインポートされます。

参照モデルの 3D ビューを変更する

  1. ブラウザで、Revit モデル ノードを右クリックし、 [インポートを編集] をクリックします。
  2. [インポート]ダイアログの[3D ビュー]リストで、目的のビューを選択します。
  3. [OK] をクリックします。

参照モデルを更新する

次の場合、ブラウザ ノードの横に更新通知(稲妻アイコン)が表示されます。

稲妻アイコンが表示されたら、[ローカル更新]コマンドをクリックして、保留中の変更(Revit モデルと Inventor コンポーネントの両方)をすべて適用します。更新は、拘束やアダプティブ パーツなどの従属関係に影響を与える可能性があります。

注: 更新は時間のかかる操作になる可能性があります。更新にかかる時間は、元のインポートと同様になります。

変換オプションを使用して Revit ファイルを Inventor コンポーネントとしてインポートする

CAD ファイルをインポートする際のアクセス ポイントは次のとおりです。

  1. [スタートアップ]タブ [起動]パネル [新規作成] [CAD ファイルをインポート] で

  2. [開く]ダイアログで、インポートする共有 Revit モデル(*.rvt)にナビゲートして選択します。

  3. [開く] をクリックします。開く処理中に、[インポート]ダイアログの下部セクションにフィードバックが表示されます。

  4. [インポート]ダイアログ ボックスで、次の操作を実行します。

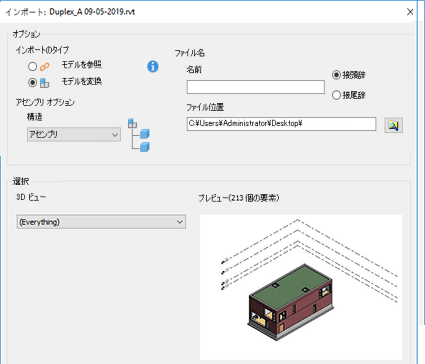

    1. [オプション]の [インポートのタイプ] セクションで、 [モデルを変換] を選択します。
    2. 変換後の Revit の構造を示す [アセンブリ オプション] を選択します。次のいずれかを選択します。
      • [アセンブリ] : Revit 要素は、メイン アセンブリの下にサブアセンブリおよびパーツのオカレンスとしてインポートされます。一般的に、各 Revit 要素はオカレンスです。この形式では、Revit の「カテゴリ」、「ファミリ」、「タイプ」を使用して、個々の Revit 要素がフォルダにグループ化されます。
      • [マルチボディ パーツ] : Revit 要素は、単一の Inventor パーツの下にボディとしてインポートされます。
      • [コンポジット パーツ] : Revit 要素は、単一の Inventor パーツの下にサーフェスとしてインポートされます。
    3. 必要に応じて、 [ファイル名] セクションで、作成する Inventor モデルの接頭辞または接尾辞を指定します。
    4. [ファイルの場所] を指定または参照します。既定のファイル パスは、Revit ファイルと同じ場所です。

  5. [選択] セクション [3D ビュー] リストで、インポートする 3D ビューを選択します。インポートする Revit 要素の数がプレビューの上に表示されます。

  6. [OK] をクリックします。変換されたモデルは、Z 軸を上方向として、アセンブリの最上位ノードとしてインポートされます。Revit モデルの 1 つまたは複数のインスタンスを Inventor アセンブリに配置できます。

注: 変換されたファイルは、ソース モデルに関連付けられていません。ビューを変更するには、Revit モデルを再インポートして目的のビューを選択する必要があります。

Revit モデルは、Revit ファイルと同じ名前で Inventor アセンブリにインポートされます。

モデル ブラウザでインポート結果を比較する

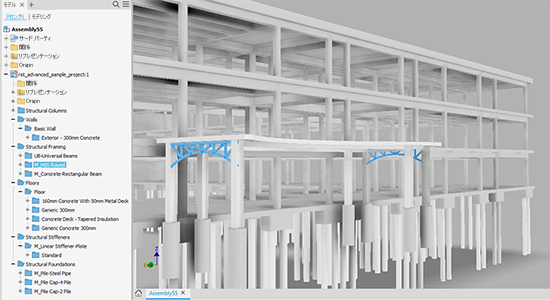

モデル ブラウザには、使用する方法に基づいて異なる内容が表示されます。次の図は、インポート モード間でブラウザを比較しています。

注: 参照モードでは、インポートしたファイルにアセンブリ形式が使用されます。

Revit ファイルのマイグレーション

インポート プロセスでは、Revit コア エンジン(RCE)の最新バージョンが使用されます。Revit モデルをインポートする場合、RCE はそのモデルを最新バージョンに移行する必要があります。Revit では、このプロセスをファイルの「アップグレード」と呼んでいます。これはメモリ内で発生し、ファイル自体は変更されません。ただし、これは時間のかかるプロセスです。このプロセスの実行を選択できる場合、最新バージョンの Revit を使用して RVT モデルを保存(およびアップグレード)すると、Inventor でのインポートが高速になります。

注: Inventor の場合と同様に、新しいバージョンに移行するには、そのファイルにアクセスするすべてのユーザが新しいバージョンを使用する必要があります。

また、一部の RVT モデルのマイグレーション中に警告やエラーが発生する場合があります。警告メッセージは変換レポート(Inventor ブラウザの上部)に表示されますが、インポートは完了します。エラー メッセージはポップアップ ウィンドウとして表示され、インポートは失敗します。
