設定とリプレゼンテーション

設定を使用して、共通セットや一連のデザインを管理します。リプレゼンテーションを使用して、デザインのビューおよび位置の縦横比をコントロールします。

構成

製品設定を管理するには、iPart および iAssembly を使用します。[モデル状態]を使用して、製造ステージやアセンブリ レベルのフィーチャ、または設計セットを管理します。

範囲を編集

次の設定は、モデル状態、iPart、iAssembly が編集に対してどのように反応するかを決定します。[ファクトリ範囲を編集]が有効になっている場合、すべてのメンバが編集に応答します。[メンバ範囲を編集]が有効になっている場合、アクティブなメンバのみが編集に応答します。一般設定を変更するには:

注: 削除はグローバルな操作であり、[メンバ範囲を編集]設定は無視されます。アクティブなメンバにフィーチャまたはコンポーネントが含まれないようにするには、[メンバ範囲を編集]を有効にしてテーブルを編集します。

参加からメンバを削除するには:

ブラウザで範囲の設定を変更することもできます。[範囲編集を切り替え]をクリックして、[メンバ範囲を編集]と[ファクトリ範囲を編集]を切り替えます。

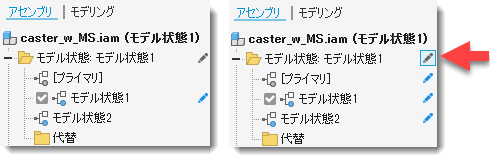

[メンバ範囲を編集]は、アクティブなメンバに編集を適用します。[ファクトリ範囲を編集]は、すべてのメンバに編集を適用します。次の図では、[メンバ範囲を編集]が左側で有効になっており、[ファクトリ範囲を編集]が右側で有効になっています。

リプレゼンテーション

リプレゼンテーションを使用して、ドキュメントに保存された状態と属性のグループを保持します。

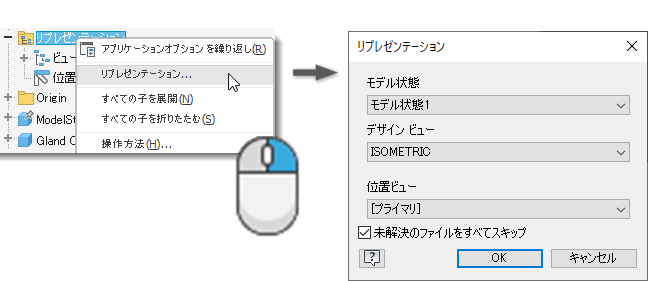

ヒント: ブラウザでリプレゼンテーション フォルダを右クリックし、目的のリプレゼンテーションを設定します。

どれを使用するか

次のチャートには、設定とリプレゼンテーションの用途と影響範囲が説明されています。この情報を使用して、使用する適切なタイプと組み合わせを判断してください。

工具 表示 位置 モデル状態 iPart/iAssembly
目的表示設定の状態、色のオーバーライド、カメラ位置、断面図、スケッチ、寸法、注記、および作業フィーチャの表示設定アセンブリを異なる物理位置や状態で表示するテーブル駆動パーツやアセンブリを 1 つのファイルで作成します。プライマリ モデルは、テーブル駆動のパーツおよびアセンブリを生成します。各メンバは、管理およびリリース可能な個別のファイルに保存されます。
ファイルを分割するなしなしいいえ有効
管理されるもの表示設定およびその他のビューの属性拘束値、固定ステータス、ポジション オフセット値フィーチャとコンポーネントの省略、アセンブリの簡易化(代替)コンポーネントの除外、パーツ フィーチャの省略(およびその他の設定プロパティ)
グラフィックス ウィンドウへの影響複数アセンブリ コンポーネントの位置を変更するモデル表示が変化してアクティブなメンバを反映するモデル表示が変化してアクティブなテーブル行を反映する
アセンブリ部品表と図面マネージャのパーツ一覧への影響あり(パーツ一覧をフィルタリングすることにより、デザイン ビュー メンバのみを表示できる)[いいえ][はい]

省略されたコンポーネントは、部品表またはパーツ一覧に含まれません

有効

除外されたコンポーネントは、部品表またはパーツ一覧には含まれません

図面マネージャのコマンド アクセス[ベース ビュー]、[ビューを編集][ベース ビュー]、[ビューを編集] (ベース ビューのみ)[ベース ビュー]、[ビューを編集] (ビューは定義済みの設定を表示できる)[ベース ビュー]、[ビューを編集] (ビューは定義済みの設定を表示できる)
図面マネージャでの用途アセンブリを再編成することなく、カスタム ビューまたは特殊ビューを作成する。ビューの生成を高速化し、パーツ一覧をフィルタしてデザイン ビュー メンバのみを表示しますアセンブリを異なる位置で表示する製造ステージ、アセンブリ フィーチャ、または設計セットをドキュメント化する製品ファミリとバリアントをドキュメント化する
注: *ビュー リプレゼンテーションによってグラフィックス メモリの消費が減少し、ビューの作成を高速化できます(非表示コンポーネントの隠線が計算されないため)。また、システム メモリにも影響します。ビュー リプレゼンテーションを使用してアセンブリをロードした場合、非表示ファイルのすべての部分がメモリにロードされるわけではありません。ただし、すべてのコンポーネントをオンにすると、すべてのセグメントがメモリにロードされます。ロードされた後に表示設定をオフにしても、ファイルのいずれのパーツもメモリからロード解除されません。
