IDF コンポーネントをコンテンツ センター ライブラリにパブリッシュするには
コンテンツ センター ライブラリにパブリッシュする IDF パーツをオーサリングするには、[IDF コンポーネント]コマンドを使用します。[IDF コンポーネント]コマンドを使用してパブリッシュされた IDF パーツは、対応するパーツとともに IDF ファイルをインポートしたり開く際に自動的に使用されます。
IDF コンポーネント名に次の記号を使用しないでください。下記のいずれかの記号が IDF コンポーネント名で使用されている場合、IDF コンテンツ センター ライブラリにパブリッシュすることができません。\、/、:、*、?、"、<、>、| パブリッシュ ウィザードでは、OS のファイル名でサポートされていないその他の記号に加え、スラッシュもコンポーネント名に使用することができません。
パーツ名を作成する元の ECAD/PCB 設計に下記の文字が使用されていないことを確認してください。この確認作業を行うことで、ファイルを Inventor にインポートした後、IDF パーツを Inventor IDF コンテンツ センター ライブラリに容易にパブリッシュできます。下記のいずれかの記号が IDF コンポーネント名で使用されている場合、IDF コンテンツ センター ライブラリにパブリッシュすることができません。
- \、/、:、*、?、"、<、>、|
IDF コンポーネントをパブリッシュするには
- リボンで、[スタートアップ]タブ
[起動]パネル [プロジェクト]の順にクリックします。[プロジェクト]ダイアログ ボックスで、[コンテンツ センター ライブラリの設定]をクリックします。 - [コンテンツ センター ライブラリの設定]で、
を選択し、IDF コンポーネントの読み取り/書き込みライブラリを作成します。
Inventor で IDF パーツを開きます。
リボンで、[管理]タブ
[オーサリング]パネル [IDF コンポーネント オーサリング]の順にクリックします。[IDF コンポーネント オーサリング]ダイアログ ボックスで、コンポーネント タイプを選択します。
- 電気
- 機械
選択したコンポーネント タイプに基づいて、既定のオーサリング情報が決定します。
コンポーネントの原点を指定します。コンポーネントの原点に応じて、異なる UCS を設定できます。作成した UCS を使用して、異なるコンポーネントの原点を定義できます。
[すぐにパブリッシュ]をクリックして、パブリッシュ プロセスを開始します。[パブリッシュ ガイド]ダイアログ ボックスが表示され、ガイドに沿ってパブリッシュ プロセスを進めます。
[パブリッシュ ガイド]ダイアログ ボックスで次の操作を実行します。
- パブリッシュしたパーツの保存場所に使用するライブラリを選択します。
- 言語を選択します。
- [次へ]をクリックします。

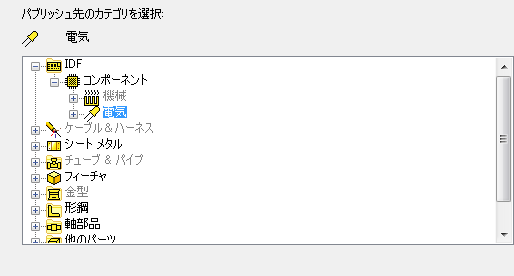

次の[パブリッシュ ガイド]ダイアログ ボックスで、パーツをオーサリングしているカテゴリが表示されます。
別のカテゴリを選択した場合、パーツのオーサリング情報が失われるという内容の警告が表示されます。
[パブリッシュ ガイド]の[ファミリ列をカテゴリ パラメータに割り当て]で、[次へ]をクリックします。
(必須) [パブリッシュ ガイド]の [ファミリ キー列を指定] で、部品番号を選択して[キー列]に追加します。

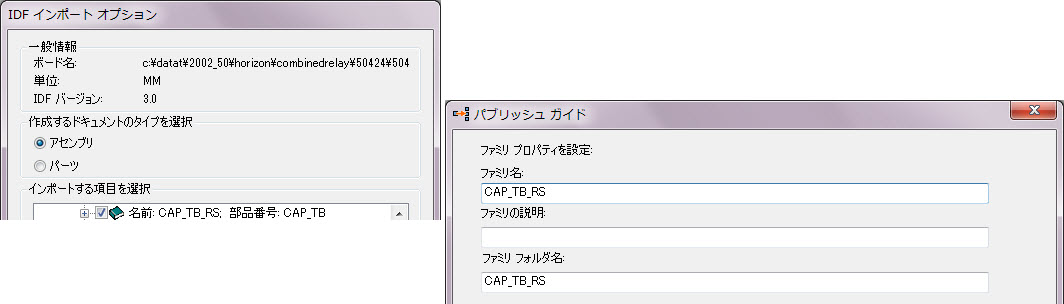

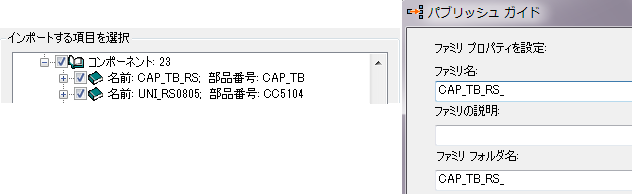

重要: IDF ファイルをインポートしたり開く際に、コンテンツ センターのコンポーネントを正常に開くには、[パブリッシュ ガイド]ダイアログ ボックスで、部品番号をキー列に追加する必要があります。Inventor では、ファミリ名と部品番号に基づいて、コンテンツ センターの対応する IDF コンポーネントを特定して配置します。(必須) [パブリッシュ ガイド]の [ファミリ プロパティを設定] で、コンポーネント名のみが[ファミリ名]フィールドに表示されるようにファミリ名を編集します。たとえば、次のいずれかを入力します。
[パブリッシュ ガイド]ダイアログ ボックスの[ファミリ サムネイル画像を設定]で、[パブリッシュ]をクリックします。
コンテンツ センター ライブラリへのパブリッシュ、コンテンツ センター ライブラリにパブリッシュしたパーツの更新の詳細については、次のトピックを参照してください。
