[ワークフロー デザイナー]を使用してワークフローを編集または作成します。

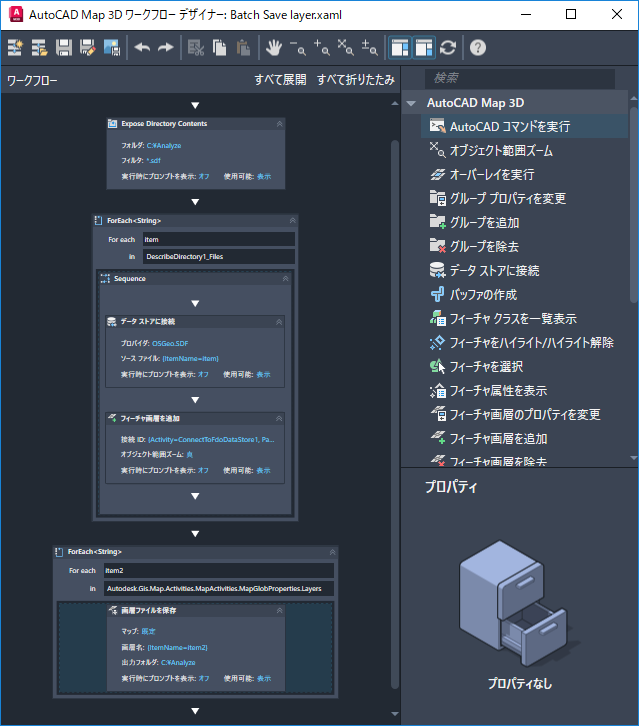

ワークフローのアクティビティは、[ワークフロー デザイナー]の図として表示されます。
ユーティリティと AutoCAD Map 3D ツールセットのアクティビティ
[ワークフロー デザイナー]の右側の[アクティビティ]パネルには、2 つのカテゴリのアクティビティがあります。AutoCAD Map 3D ツールセットのアクティビティは、AutoCAD Map 3D ツールセットに固有です(AutoCAD コマンドを実行するアクティビティを含む)。
ユーティリティ アクティビティは、C# 構文に基づいた一般的なアクティビティです。これには、次の種類のアクティビティがあります。
- フォルダに関連するコマンド(フォルダの内容の一覧表示など)
- 論理コマンド(If/Else や For Each など)
- ワークフロー構造に関連するコマンド(並行処理、順次処理、プロンプトを表示など)
使用できるアクティビティの詳細は、「ワークフローのアクティビティ入力用ダイアログ ボックス」を参照してください。
並行処理アクティビティと順次処理アクティビティ
ワークフローでは、並行処理アクティビティは相互に独立しています。たとえば、2 つのデータ ストアに接続する場合、並行接続では、1 つ目の接続が失敗しても、2 つ目の接続が実行されます。
順次処理アクティビティは、先行するアクティビティに依存します。たとえば、オーバーレイ ワークフロー上部の並行処理アクティビティ内に、順次処理アクティビティが 2 セットあるとします。各接続でそれぞれ特定のデータ ストアに接続し、そのデータ ストアの画層を作成します。接続に失敗すると、画層は作成できません。
アクティビティ パラメータの設定
各ワークフロー アクティビティには、パラメータ セットがあります。任意で、既定のパラメータを設定し、ワークフローの実行時にプロンプトが表示されるよう指定することができます。したがって、ワークフローを実行するユーザは、他の値を使用できます。たとえば、オーバーレイに既定のデータ ストアを設定できますが、他のユーザがそのワークフローを実行する際は別のデータ ストアを指定できるようにします。
いくつかのパラメータが必要です。たとえば、[データ ストアに接続]アクティビティでは、プロバイダ名と接続するデータ ストアの場所が必要です。たとえばアクティビティの[表示名]など、一部のパラメータは任意に指定します。任意指定のパラメータにはすべて既定値が設定されており、変更が可能です。
パラメータのバインド
多くの場合、順次処理アクティビティは、直前のアクティビティにバインドします。アクティビティをバインドするときは、前のアクティビティの結果をパラメータとして設定します。たとえば、画層を作成するアクティビティの出力を、後続のオーバーレイ操作のソース画層として使用することができます。
アクティビティのパラメータを、前のアクティビティのプロパティにバインドします。
