概要 - ノズル

モデルで機器に直接ノズルを追加したり、修正できます。

ノズルを追加する

モデルで機器に直接ノズルを追加したり、修正できます。

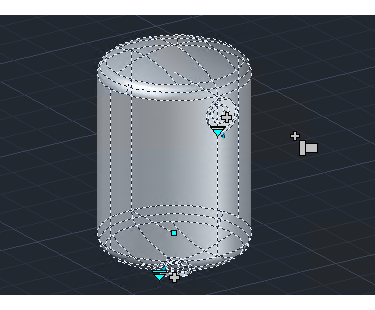

機器を作成または修正した後は、モデルで機器を選択し、[ノズルを追加]グリップ()を使用してノズルを追加できます。

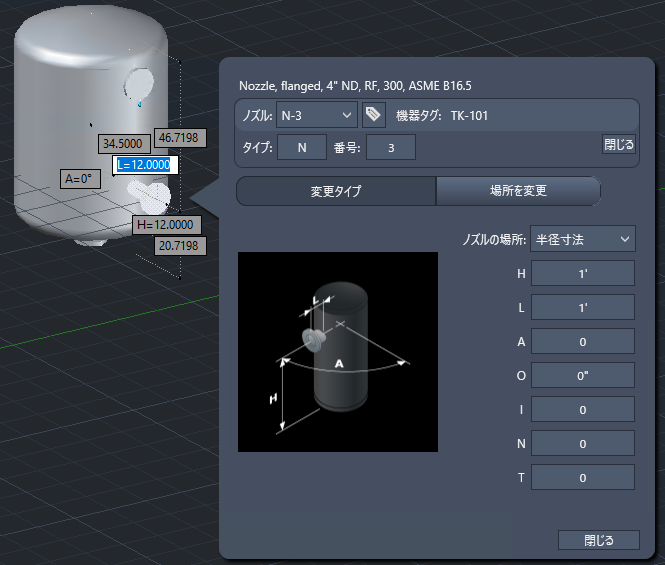

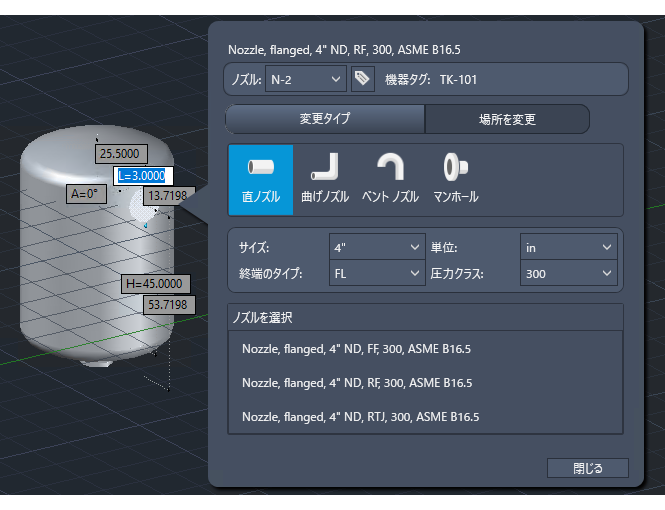

組合せ機器および変換された 3D ソリッドで、ノズルを追加し、それらのタイプ、プロパティ、位置、方向、および寸法を指定できます。

ノズルを編集する

[ノズルを編集]グリップを使用して、拡張オプションにアクセスすることができます。これらのオプションは、既存のノズルへのより正確な修正を許可します。

注: システム変数 PLANTEDITALLNOZZLES は、3D モデルの組合わせ機器に対して[ノズルを編集]グリップを有効にするかどうかをコントロールします。この設定は既定で有効になっています。無効になっている場合は、[Ctrl]キーを押しながらノズルを選択すると、[ノズルを編集]グリップが表示されます。

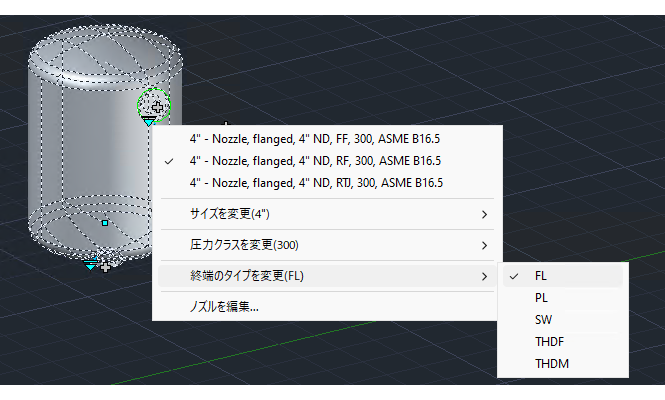

フライアウト メニューを使用して、個々のノズルを修正するためのさまざまなオプションにアクセスします。

• サイズを変更: 異なるノズル サイズを選択できます。
• 圧力クラスを変更: 異なる圧力クラスを選択できます。
• 終点タイプを変更: 異なる終点タイプを選択できます。
• ノズルを編集: [ノズルを編集]ダイアログ ボックスが開き、詳細な修正を行うことができます。


注:

• ノズルはサブオブジェクトです。[Ctrl]キーを押しながら個別に選択します。選択したノズルを削除するには、[Ctrl]+[Del]を押します。
• ポンプ ノズルは修正できますが、追加または削除することはできません。
• パラメトリック機器では、ノズルの寸法値のみを指定できます。ノズルの数と位置は固定されています。
