AutoCAD Plant 3D toolsetでは、パラメトリック パターンまたはユーザ組合せモデルから機器を作成するか、別のプログラムから 3D DWG モデルを変換してカスタム機器を図面に追加できます。
機器モデルを作成するときに、そのジオメトリ情報、位置、方向、および非ジオメトリ情報(機器タグまたは説明など)を定義します。
AutoCAD Plant 3D toolsetでは、タンク、ポンプ、ボイラ、フィルタなどのプラント機器の 3D モデルを作成および修正できます。
機器をモデリングするときに、その物理的な寸法、位置、方向、およびその他の詳細を定義します。また、機器からテンプレートを作成したり、ノズルを追加して配管を機器に接続することもできます。
機器パターンを使用して、寸法、配置パラメータ、および作図領域の配置位置を変更するだけで独自の機器を作成できます。

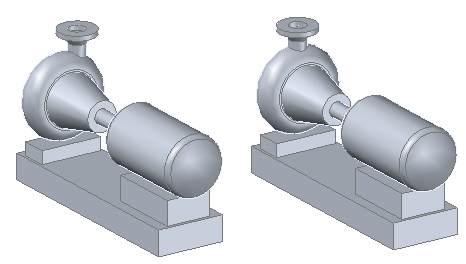

たとえば、既存のパターンから、値の 1 つを変更して遠心ポンプを作成できます。左側の図では、遠心ポンプのノズル排出(PF1C)の位置が右側に 4 インチオフセットされています。右側の図は、0 インチに設定された、つまりポンプの中心にあるノズル排出を示しています。
個々のシェイプを相互にスタックし、各シェイプの既定の寸法と配置パラメータを変更してパターンを作成することもできます。
