グリッドとレベルを使用して建物全体の解析モデルを位置合わせする

自動化ツールによって、選択した構造物理オブジェクトの解析要素が作成されます。作成された解析モデルは、ルールベースの自動化ロジックを通じて、エンジニアリングのマインドセットに従います。オブジェクトは、プロジェクトレベルとグリッドだけでなく、計算された参照にも位置合わせされます。

自動化では計算された既定値が使用されますが、パラメータを使用して設定を調整することもできます。

グリッドと計算された平面内参照に位置合わせする

選択した構造物理モデルは、各主要方向を特定するために自動化ツールによって解析されます。

主要方向ごとに、選択した構造要素は相対オフセットに基づいてグループ化されます。

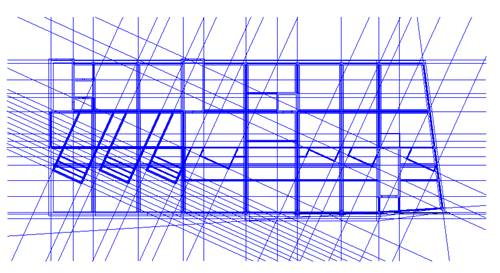

特定されたグループごとに、仮想のグリッドが計算されます。この仮想のグリッドが垂直方向の位置合わせ参照として使用され、グループ内のすべての要素が平面内で位置合わせされます。

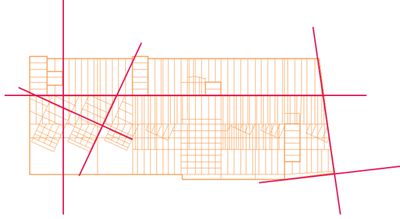

モデルの通芯がこのグループに重なっている場合、この通芯が垂直参照であると見なされ、グループのすべての要素が平面内で位置合わせされます。

注: このオフセットは、選択したすべての梁の幅と壁の厚さの平均として算出される値です。この値は、自動化ツールの設定に含まれる係数で乗算できます。

この乗算係数は調整できます。

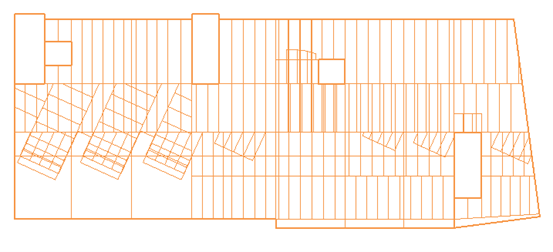

注: この係数の値が大きい場合、物理要素はグループ化され、物理要素間の相対オフセットは大きくなります。それらに関連付けられた解析要素は、同じグリッドに位置合わせされ、簡略化された表現となります。

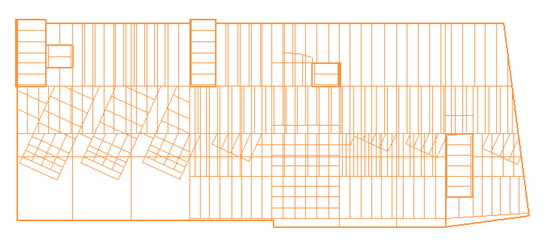

注: この係数の値が小さい場合、相互に近い物理要素のみがグループ化されます。結果のモデルは位置合わせの精度は低くなりますが、関連する要素の平面位置の追従に重点を置いたモデルになります。

許容差の調整をプレビューできます。

注: 許容差または選択を調整すると、平面内参照がリセットされます。既存の参照面は削除されます。変更内容を確認するには、[位置合わせをプレビュー]を再度使用します。これらの変更を行おうとすると警告メッセージが通知されることがあります。その場合は変更を確認またはキャンセルしてください。

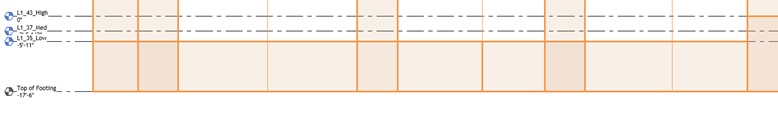

垂直の位置合わせでは、各モデル要素は許容差内のレベルを探します。この許容差内でレベルが見つかった場合、この要素の解析表現はそのレベルに位置合わせされます。

この許容差は、オブジェクトタイプごとに算出される値です。

この許容差は、次の値から計測されます。

この許容値は、各タイプのオブジェクトの自動化ツールの設定に含まれる係数で乗算できます。

許容差値を調整するには、次のようにします。

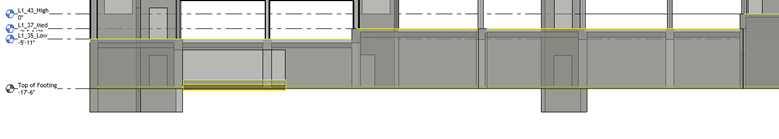

注: 係数を大きくすると、要素が離れたレベルを見つけやすくなります。

要素の許容差内に複数のレベルが見つかった場合は、大多数の要素に割り当てられているレベルがすべての要素の位置合わせレベルになります。

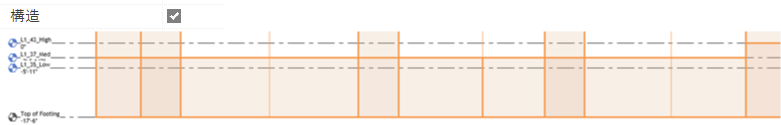

要素を位置合わせするレベルを指定する場合は、レベルのプロパティの「構造」パラメータを確認します。

傾斜面は仮想の参照として計算され、水平面に対する角度が 35 度未満の傾斜した垂木を自動化ツールが認識した際に決定されます。

この垂木の解析表現と、対応する物理要素がこの垂木に接触している解析要素は、すべてこの平面に位置合わせされます。

注: 傾斜面に合わせて位置合わせを調整することはできません。また、自動化の場合は、傾斜面の単純な組み合わせ(例: 1 つまたは 2 つの勾配のある屋根)を使用することをお勧めします。
