物理要素から解析の自動化

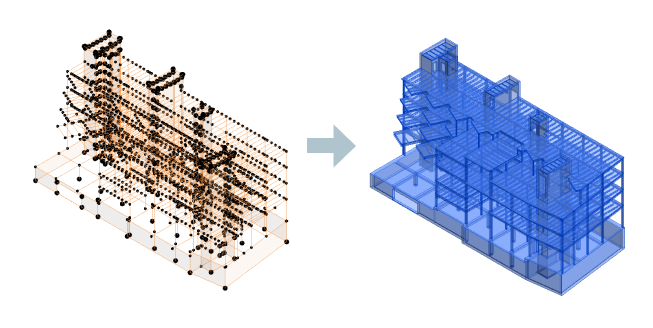

選択した構造物理要素の構造解析モデルを生成します。生成される解析モデルは、物理モデルに基づいて生成された主な水平参照と垂直参照に対してより適切に接続および位置合わせされます。

物理モデルをコンテキストとして使用して解析モデルの作成を自動化するには:

注: 配置基準線が設定されていない要素は無視されます。

1. [解析]タブ [構造解析モデル]パネルで、 (解析の自動化)をクリックします。
2. ドロップダウン リストから、 (建物の物理要素から解析要素を実行)を選択します。
3. (実行)をクリックします。

解析モデルが作成されます。

注: 自動化ツールでは、関連付けられた解析要素を使用せずに、サポートされている物理要素のみを事前選択します。

• 選択は調整できます。
• Dynamo プレーヤを使用して自動化を実行することもできます。
  1. [解析]タブ [構造解析モデル]パネルで、 (解析の自動化)をクリックします。
  2. ドロップダウン リストから、 (自動化のカスタマイズ)を選択します。
