Inventor での Copy Design

Copy Design では、Inventor で既存のファイルをコピーすることにより、新しい設計オブジェクトが作成されます。

Copy Design アプリケーションは、次の場所から起動できます。

• Vault ブラウザ。
• Inventor の[詳細を表示]ペイン。

ファイルをコピーしたら、Inventor でファイルを直接開くことができます。

Vault ブラウザでの Copy Design

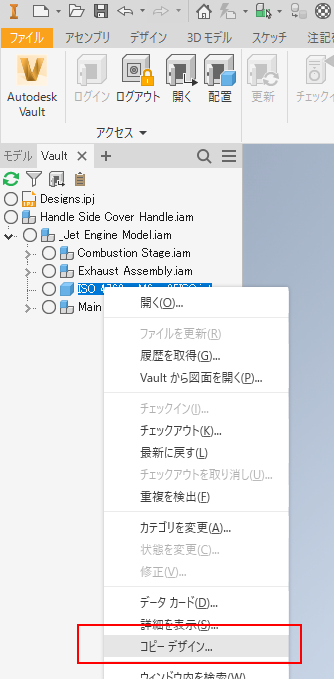

1. Inventor で、Vault ブラウザのファイルを右クリックし、[Copy Design]をクリックします。



   [Copy Design]ダイアログが開きます。

2. ファイルを右クリックし、[コピー先]コマンドを選択して、選択したファイルをメイン グリッドから指定した場所にコピーします。複数のファイルをまとめて選択するには、[Ctrl]キーを押したままにします。

3. [Vault の場所を選択]ダイアログで、コピー先のフォルダを参照します。

4. フォルダを選択します。必要に応じて、[新規フォルダ]をクリックし、サブフォルダを作成します。

5. [OK]をクリックします。

6. [コピーを実行]をクリックして、選択した場所にファイルを保存します。コピー操作が完了すると、選択したファイルのコピーがコピー先のフォルダに配置されます。

7. ファイルを右クリックして[開く]コマンドを選択すると、コピーしたファイルが Inventor で直接開きます。

[詳細を表示]ペインでの Copy Design

1. Inventor で、Vault ブラウザのファイルを右クリックし、[詳細を表示]をクリックします。

2. [詳細を表示]ダイアログで、[構成ドキュメント]タブまたは[参照先]タブを選択します。



3. ファイルを右クリックし、[Copy Design]を選択します。[Copy Design]ダイアログが開きます。

4. [Copy Design]ダイアログで、ファイルを右クリックして[コピー先]コマンドを選択し、選択したファイルをメイン グリッドから指定した場所にコピーします。複数のファイルをまとめて選択するには、[Ctrl]キーを押したままにします。

5. [Vault の場所を選択]ダイアログで、コピー先のフォルダを参照します。

6. フォルダを選択します。必要に応じて、[新規フォルダ]をクリックし、サブフォルダを作成します。

7. [OK]をクリックします。

8. [コピーを実行]をクリックして、選択した場所にファイルを保存します。コピー操作が完了すると、選択したファイルのコピーがコピー先のフォルダに配置されます。

9. ファイルを右クリックして[開く]コマンドを選択すると、コピーしたファイルが Inventor で直接開きます。

詳細については、「Copy Design インタフェース」を参照してください。
