需要ダイアグラム

需要ダイアグラムは、個々の需要カテゴリーの集合であり、供給エリアの全体的な需要パターンが示されます。

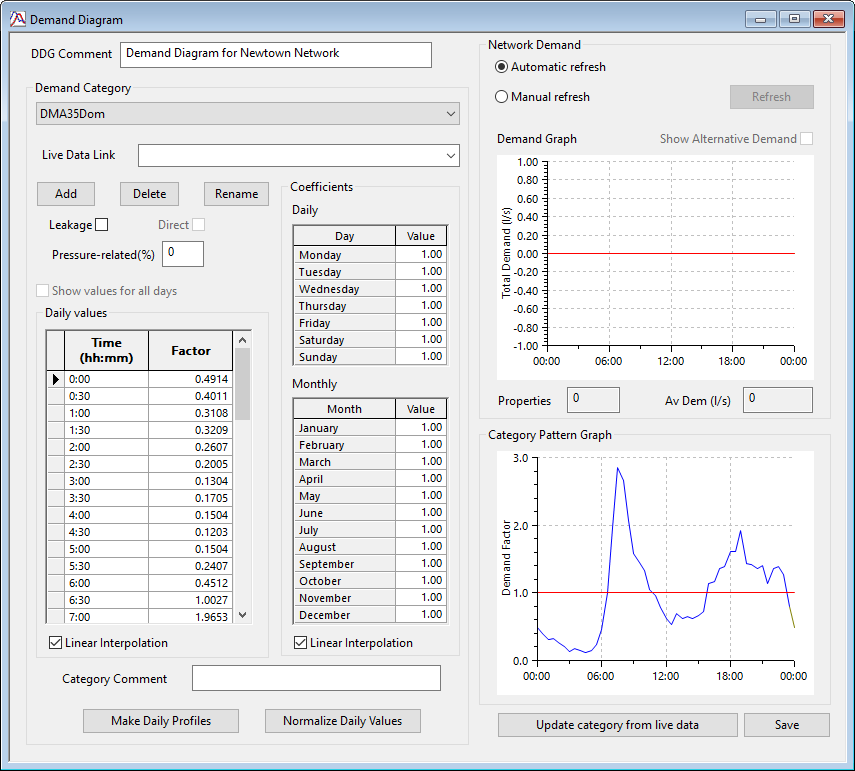

需要ダイアグラム エディタは、この需要パターン データの表示と編集の両方に使用されます。

編集のために需要ダイアグラムを開くには、需要ダイアグラムをモデル グループ ウィンドウからメイン ウィンドウの背景にドラッグするか、右クリックして[開く]を選択します。

ヒント: サンプルの需要ダイアグラムが、InfoWorks WS Pro サンプル データベースに付属しています。これを別のデータベースにコピーし、必要に応じて変更して、独自のプロジェクトに使用できます。

データ フィールド	説明
DDG コメント	需要ダイアグラムに適用できるコメント用のスペース。
需要カテゴリー	ドロップダウン リスト(ラベルなし) 表示または編集するカテゴリーを選択するために使用します。 このリストは、[追加]ボタンをクリックし、[新規需要カテゴリー]ダイアログを完了することで値が入力されます。 需要ダイアグラムには、1 つまたは複数の需要カテゴリーが含まれます。 ライブ データ リンク ライブ データ ポイントを選択するために使用します。 ライブ データ コンフィギュレーションが開いている場合は、ドロップダウン リストに値が入力されます。 追加 [新規需要カテゴリー]ダイアログが表示されます。ここでは、次の操作を実行できます。 直接需要のためのライブ データ ポイントの選択(ライブ データ ポイントの名前が記憶されます) 新しいカテゴリーの初期パラメータの設定 すべての係数が 1.0 に設定された新しいカテゴリーが追加されます。 削除 現在表示されているカテゴリーをリストから削除するために使用します。削除を確認するプロンプトが表示されます。 名前変更 カテゴリーの名前を変更するために使用する[需要カテゴリー名を変更]ダイアログを開きます。 注: CONST と CONST_LEAKAGE は、それぞれ一定需要プロファイルと一定漏水プロファイルを表す予約済みのユーザー カテゴリー名です。これらの予約名を使用して需要ダイアグラムにカテゴリーを追加することはできません。 漏水 オンにすると、カテゴリーはユーザー需要ではなく漏水として扱われます。 漏水カテゴリーは、ノード需要グリッド ウィンドウと需要調整グリッド ウィンドウで個別に表示、編集、調整されます。 直面 読み取り専用フィールド。カテゴリーが直接パラメータ セットを使用して作成されている場合、つまりライブ データに関連付けられている場合は、このボックスがオンになります。詳細については、「[新規需要カテゴリー]ダイアログ」を参照してください。 水圧関連(%) 水圧に関連する需要の割合。この値は、[水力ランをスケジュール]ビューの[水圧関連需要]チェックボックスがオンになっている場合に使用されます。これは高度なオプションであるため、注意して使用する必要があります。このオプションを使用した合計需要はシミュレーションによって異なり、事前に正確に予測することはできません。詳細については、「水圧関連需要について」を参照してください。 全曜日に対して値を表示 このオプションは、現在の需要カテゴリーに対して日プロファイルが設定されている場合に使用できます。このボックスをオンにすると、すべての日プロファイルが一度に表示されます。グリッドに、曜日を示す列が追加されます。このボックスがオフの場合、エディタで表示される日プロファイルは、[係数]の[曜日]グリッドで適切な曜日をクリックすることで変更できます。 このボックスをオンにした場合、曜日情報を含む 3 つのデータ列を貼り付けることができます。データの最初の列には、曜日を識別するために曜日名の最初の 3 文字以上が含まれている必要があります(たとえば、木曜日を識別するには thu で十分です)。または、日付と時間を含むデータを貼り付けることもできます。InfoWorks WS Pro では、日付に基づいて曜日を計算します。 毎日の値 このグリッドでは、値を入力して、1 日の需要パターンを定義できます。 この日次パターンは、すべての曜日に使用でき、[係数]の[曜日]グリッドで適切な値を変更することにより、任意に需要をスケーリングできます。 または、個々のプロファイルを曜日ごとに設定することもできます。[日プロファイルの作成]ボタンを使用して、[日プロファイルの管理]ダイアログを開き、日プロファイルを設定します。 このセクションの[線形補間]オプションをオンにすると、値間の線形補間を使用して需要が適用されます。オフにすると、毎日の値が階段状プロファイルとして適用されます。 コンテキスト メニューを使用して、[毎日の値]グリッドからクリップボードにデータをコピーし、別の需要ダイアグラムの[毎日の値]グリッドまたは Excel に貼り付けることができます。需要の日プロファイルが作成されている場合は、日の情報をコピーできます。 コンテキスト メニューの[構造の貼り付け]を使用して[需要プロファイルを貼り付け]ダイアログを表示し、これを使用して時間と値のペアのグリッドを作成できます。
	[係数] - [曜日]グリッド 1 週間の需要変動のスケール係数。 これらの係数の合計は 7 である必要があります(つまり、平均重み付け係数は 1 である必要があります)。 数値は、各曜日の正午の係数を表します。このセクションの[線形補間]オプションをオンにすると、値間で線形補間が実行されます。 これらの係数は、個々のプロファイルが曜日ごとに定義されている場合でもそのまま使用されます。スケーリングを行わない場合は、値が 1.0 に設定されていることを確認します。 [係数] - [月]グリッド 月別の需要変動のスケール係数で、各月の平均と年平均の関係を示します。 これらの数値の合計は 12 である必要があります(つまり、平均重み付け係数は 1 である必要があります)。 数値は、月の半ばを表します。このセクションの[線形補間]オプションをオンにすると、値間で線形補間が実行されます。 スケーリングを行わない場合は、値が 1.0 に設定されていることを確認します。
	カテゴリー コメント 現在の需要カテゴリーに適用できるコメント用のスペース。 日プロファイルの作成 [日プロファイルの管理]ダイアログを開き、日プロファイルを設定して 7 日間の需要パターンを定義するために使用します。 毎日の値の正規化 入力したパターン値の平均を 1 にするために使用します。これにより、需要データ(流量)を外部データから元の形式で直接入力し、これを調整して平均需要が 1 に等しい需要ダイアグラムを作成できます。
ネットワーク需要	自動更新/手動更新 更新オプションは、要求グラフ、プロパティ、および平均需要値をいつ更新するかを決定します。 自動更新: 需要カテゴリーが変更されたり、別の需要カテゴリーが選択されたり、ネットワーク内の需要が変更されたりすると、グラフおよび値が自動的に更新されます。 手動更新: 必要に応じて[更新]ボタンをクリックすることで、グラフおよび値が更新されます。需要グラフの更新に時間がかかる可能性のある大規模モデルで特に役立ちます。 更新: [手動更新]オプションが選択されている場合に使用します。 需要グラフ 現在の需要カテゴリーについて、ネットワーク内の実際の日次需要のグラフが表示されます。 プロパティおよび平均需要ごとの需要カテゴリー: 毎日の値に、現在のカテゴリーの平均需要が乗算されます。 直接需要カテゴリー: 毎日の値に、現在のカテゴリーの、ネットワーク内の直接需要係数の合計が乗算されます。 代替需要の表示 このオプションは、代替需要が現在のネットワークに関連付けられている場合に使用できます。このボックスをオンにすると、代替需要から決定された需要グラフ、プロパティ、平均需要が表示されます。 プロパティ 読み取り専用フィールド。現在の需要カテゴリーを持つ現在のネットワーク内のノードに割り当てられているプロパティの合計数が表示されます。 代替需要が現在のネットワークに関連付けられている場合、[代替需要の表示]チェックボックスをオンにすると、代替需要から割り当てられたプロパティの合計数を表示できます。 平均需要 読み取り専用フィールド。現在の需要カテゴリーを持つ現在のネットワーク内のノードに割り当てられている平均需要が表示されます。 代替需要が現在のネットワークに関連付けられている場合、[代替需要の表示]チェックボックスをオンにすると、代替需要から割り当てられた平均需要を表示できます。
カテゴリー パターン グラフ	選択したカテゴリーの[毎日の値]グリッドに入力された毎日の値のグラフが表示されます。
ライブ データからカテゴリーを更新	[ライブ データから更新]ダイアログが開きます。
