フラッシング スケジュール オブジェクトは、フラッシング シミュレーションを実行するときに使用します。フラッシング スケジュールには、水で管を洗い流すことによって配水ネットワークを洗浄するために使用される一連の操作が含まれています。

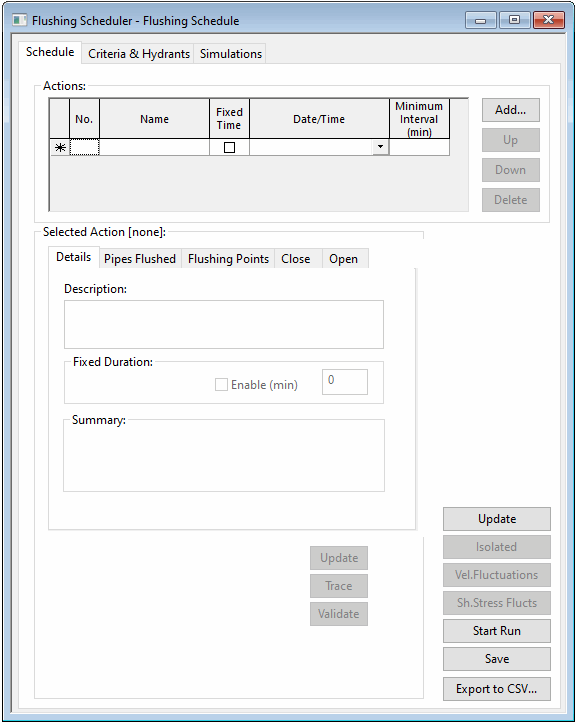

フラッシング スケジュールの操作は、フラッシング スケジューラーで表示および編集します。スケジューラーにはインタラクティブな設計ビューがあり、スケジュールの設計と評価をサポートします。
スケジューラーには、次のページがあります。
- [スケジュール]ページ: フラッシング スケジュールを構成する一連の操作が一覧表示されます。各操作は、フラッシング ポイント、フラッシングされる管、閉じるバルブ、開くバルブの詳細で構成されます。
- [基準 & 消火栓]ページ: フラッシング操作の有効性を評価するために使用される基準を指定し、フラッシング ポイントの消火栓特性を定義し、ジオプランでの表示用の表示コントロールを設定します。
- [シミュレーション]ページ: フラッシング シミュレーションとベース シミュレーションを指定し、ネットワークに対してフラッシング スケジュールをインタラクティブに表示および検証できます。
スケジューラーを開くには、[モデル グループ]ウィンドウでフラッシング スケジュール グループのフラッシング スケジュール オブジェクトをダブルクリックします。
イメージを示します
