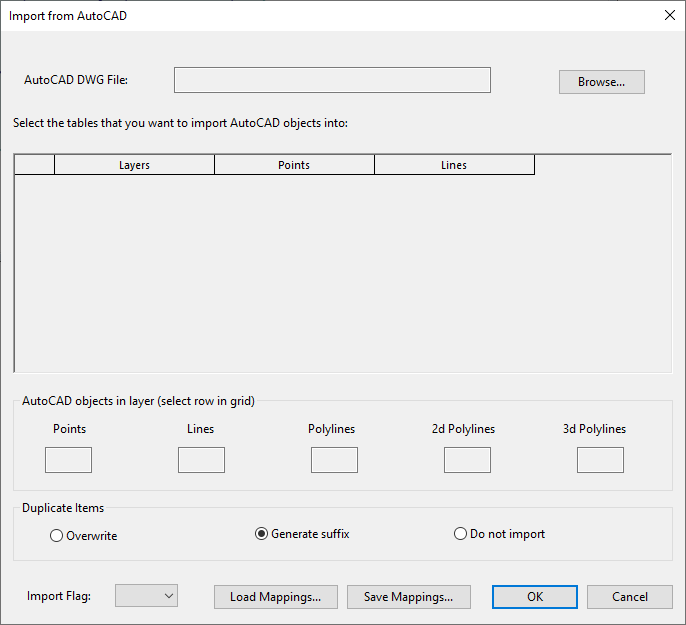

[AutoCAD からインポート]ダイアログは、AutoCAD DWG ファイルからインポートするときに使用します。
このダイアログは、[ネットワーク]メニューから[インポート]
[AutoCAD DWG から]を選択すると表示されます。
| ダイアログ フィールド | 説明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
AutoCAD DWG ファイル: |
インポートに使用する DWG ファイルのパスが表示されます。[参照]ボタンを使用して、Windows の[File Open]ダイアログからファイルを選択します。 |
||||||||
|
レイヤー グリッド |
選択した DWG ファイル内のすべてのレイヤーがグリッドに表示されます。グリッドは 3 つの列で構成されています。
|
||||||||
|
レイヤー内の AutoCAD オブジェクト |
レイヤー グリッドでハイライト表示されたレイヤー内の AutoCAD オブジェクトの各タイプの数を表示します。 注: AutoCAD DWG ファイルから 3D ポリラインをインポートする際に、ポリライン上のポイントが有効な Z 値を持つ場合、高度を考慮してポリライン上にダミー ノードが作成されます。ノードの高さは、上流および下流のノードに対して設定されます。
|
||||||||
|
重複アイテム |
重複アイテムを処理する 3 つのオプションがあります。
|
||||||||
|
マッピングを読み込む: |
以前に保存したポイントおよびラインのマッピングを、AutoCAD 設定ファイルからレイヤー グリッドに読み込みます。 |
||||||||
|
マッピングを保存: |
ポイントおよびラインのマッピングを AutoCAD 設定ファイルとしてレイヤー グリッドに保存します。 |
