このダイアログでは、InfoWorks TS シミュレーションのパラメータを設定できます。
このダイアログは、次の場合に[水力ランをスケジュール]ビューから表示されます。
- [ラン タイプ] ドロップダウン リストで [InfoWorks TS] を最初に選択した場合
- ラン タイプに [InfoWorks TS] が既に選択されている状態で [オプション] ボタンをクリックした場合

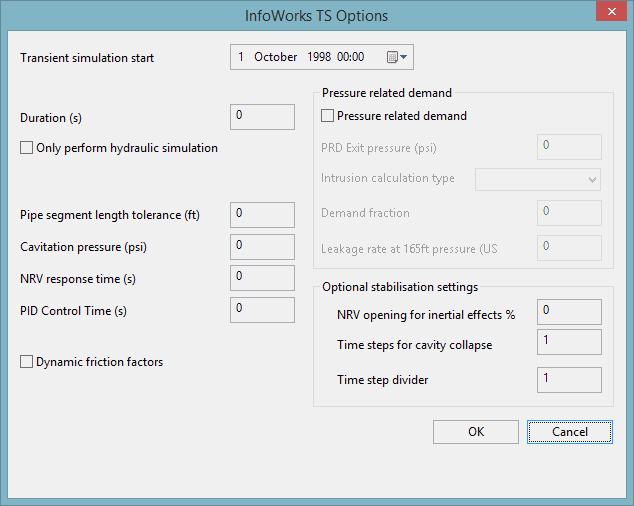

イメージを示します
| フィールド | 説明 |
|---|---|
| サージ シミュレーション開始 |
サージ シミュレーションの開始日時。 この時点でサージ水力スナップショットが実行され、サージ水力状態への切り替えによって発生する非収束が特定されます。サージ水力スナップショットの検証に失敗した場合、サージ シミュレーションは実行されません。 |
| 継続期間 |
サージ シミュレーションの継続期間(秒)。 |
| 水力シミュレーションのみ実行 |
基本水力シミュレーションとサージ水力スナップショットのみを実行するには、このオプションをオンにします。 |
| 管のセグメント延長許容誤差 |
サージ エンジンによる配管セグメンテーションの許容誤差。 モデルの管延長は、このフィールドで指定した値まで調整され、システム分析が簡素化されます。 |
| キャビテーション水圧 |
気化をもたらす局所的な水圧(既定は -10.122 m) |
| NRV 応答時間 |
システム内の逆止弁ネットワーク オブジェクトが、完全に開いた状態から完全に閉じた状態になるまでにかかる時間。 |
| PID コントロール時間 |
PID サンプル時間。 詳細については、「InfoWorks TS (Transient System)シミュレーション」を参照してください。 |
| ダイナミック摩擦係数 |
オンにすると、InfoWorks は各管の流量値の変化に応じて抵抗値(水頭損失/流量2)値を変換します。変換は、シミュレーションの反復ごとに再評価されます。 オフにすると、InfoWorks はサージ前の水力ランから決定された抵抗値を使用して、管ごとに 1 回ずつ抵抗値を変換します。 |
| 水圧関連需要 |
サージ シミュレーション中のノードでの需要を、標準的なオリフィス動作に基づく水圧関連需要としてモデル化するには、このオプションをオンにします。 |
| PRD 出口水圧 |
[水圧関連需要] オプションがオンの場合に有効になります。 水圧関連サージ需要の出口エリアで想定される水圧。 この水圧は、需要の変動を決定するためにノードでの水圧と比較されます。 既定値 = 0 (大気圧) |
| 不明水計算タイプ |
[水圧関連需要] オプションがオンの場合に有効になります。 PRD 出口水圧が管の水圧を超えた場合に、システムに逆流する不明水を計算するために使用するオプションを選択します。
|
| 需要割合 |
[不明水計算タイプ] が [需要割合] に設定されている場合に有効になります。 ネットワーク内の需要の割合。たとえば、値 0.1 はネットワーク需要の 10% を表します。 この値から、各需要ノードの漏水定数が計算され、初期水圧でこの流量の割合が排出されます。 たとえば、水圧差が 64 m で需要が 10 l/s のノードにおいて、1 l/s(需要の 10%)がオリフィスから漏水していると仮定します。 漏水定数は次の関係式を使用して計算されます。 Q(漏水) = Lc*(水圧差)0.5 この例では Lc = 1/(64)^0.5 = 0.125 |
| 50 m 水圧での漏水速度 |
[不明水計算タイプ] が [漏水流量] に設定されている場合に有効になります。 参照管の水圧 50 m での漏水速度。 漏水定数は次の関係式を使用して計算されます。 Q(漏水) = Lc*(水圧差)0.5 漏水流量 Q の場合、Lc = Q/(50)^0.5 の等価値 |
| 慣性効果を表す NRV 開度 |
バルブ ディスクまたはフラップの慣性効果をモデル化するために使用する、0 ～ 1 の値。0 は慣性効果がないことを表します。 NRV が閉モードにあり(バルブを通る逆流のため)、NRV 開度がここで入力した値より大きい場合、流れの方向が順方向に変わっても NRV は閉じ続けます。 この設定を使用すると、水圧スパイクを抑えることができます。 |
| 空洞崩壊タイムステップ |
蒸気キャビティが完全に崩壊するまでの時間増分数を表す整数値。 値が指定されていない場合は、時間増分 1 が使用されます。 空洞崩壊の影響を '緩和' し、過度の水圧スパイクを回避するために使用します。 |
| タイムステップの分割 |
計算されたサージ タイムステップをより小さな増分に分割するために使用される整数値。 高周波周期外乱が発生する場合に必要になることがあります。 |
