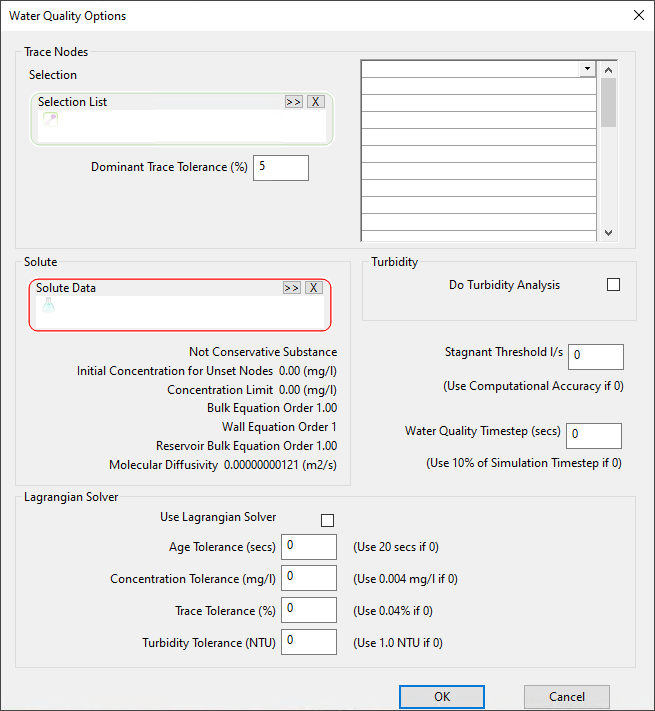

トレース ノード
|
最大 10 個のトレース ノードを選択できます。
| 選択リスト
|
トレース ノードの選択リストをこのボックスに追加できます。選択した選択リストに含まれるノードが 10 を超える場合は、警告メッセージが表示され、最初の 10 個のノード名がグリッドへの入力に使用されます。
|
| 主なトレース許容差(%)
|
優先事項に基づいて主なトレース結果に対する許容差(%)を指定します。
アプリケーションの既定値は 5% です。
要件に応じて、より大きな許容差を入力することができます。
|
| グリッド
|
選択リスト(上記参照)を適用するか、各行のドロップダウン リストからノード名を選択して、このグリッドに最大 10 個のトレース ノードを追加することができます。
|
トレース ノードを選択すると、さまざまな水源からの水のブレンドを追跡するための追加のレポート機能が使用可能になります。
- ノード結果グリッド レポートの追加フィールド:
- 各トレース ノードに由来する水が、そのノードにおいて占める割合
- ノードに到達する水の大部分を供給している、主なソースとして機能するトレース ノード。(主なソースがない場合や、主なソースを導き出すことができない場合もあります。)
- 追加のグラフ作成オプションを使用して、トレース ノードから発生したノードでの水のトレース(%)をグラフ化し、さらに主なソースをグラフ化します。
|
| 溶質
|
|
溶質データ
|
シミュレーション中に使用される水質パラメータを含む溶質データ オブジェクトを追加するために使用します。
|
| 表示領域
|
溶質データ オブジェクト(上記参照)で定義された値が表示されます。溶質データ オブジェクトが選択されていない場合は、代わりに使用される既定値が表示されます。
|
パラメータの詳細については、「溶質データ」のトピックを参照してください。
|
| 濁度
|
| 濁度分析を実行
|
これをオンにすると、シミュレーションの実行時に濁度分析が含められます。
|
|
|
停滞閾値
|
停滞水流量の閾値: 水質計算の計算精度。
既定値は、[水力ランをスケジュール]ビューで指定した水理計算の精度です。
|
|
水質タイムステップ
|
水質計算の頻度。既定値は、[水力ランをスケジュール]ビューで指定した水力タイムステップの 10% です。
|
| Lagrangian ソルバー
|
| Lagrangian ソルバーを使用
|
これをオンにすると、Lagrangian の時間ベースのアプローチを使用してネットワーク内の水の動きとブレンドを追跡します。
このオプションがオフ(既定)の場合、InfoWorks WS Pro はオイラー水質モデルを使用します。
|
|
許容滞留時間
|
水を管の上端に移動する際に、新しい水セグメントを作成するか、既存の最も近いセグメントとブレンドするかを決定するために、水質ソルバーが使用する許容値。
|
| 許容濃度
|
上記の「許容滞留時間」を参照してください。
|
| トレース許容差
|
上記の「許容滞留時間」を参照してください。
|
| 濁度の許容差
|
上記の「許容滞留時間」を参照してください。
|
詳細については、「水質モデルについて」を参照してください。
|
