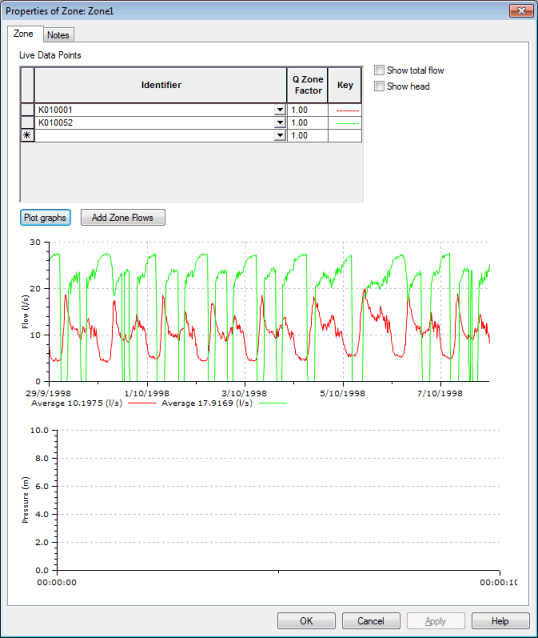

このページでは、ゾーンにライブ データ ポイントを入力できます。ゾーンは水供給ネットワークの自己完結型の領域であり、1 つまたはごくわずかな流入と流出があります。このページでゾーンの流量グラフと水圧グラフを生成できます。
プロパティ シートは、[ライブ データ ゾーン]ビューから開きます。これを行うには、ゾーン名を右クリックし、コンテキスト メニューから[プロパティ]を選択し、[ライブ データ ゾーン]オブジェクト プロパティ ウィンドウで[貢献度]を選択し、[ゾーン]ページを選択します。
| 項目 | 説明 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ライブ データ ポイント(グリッド) |
|
||||||||
| 合計流量を表示 |
オフにすると、各流量は個別にグラフ化されます。 オンにすると、選択したすべてのポイントの流量の合計がグラフ化されます。 |
||||||||
| 水頭を表示 |
オフにすると、各ポイントの水圧が表示されます。 オンにすると、各ポイントの水頭が表示されます。 |
||||||||
| グラフを印刷(ボタン) | 上の[ライブ データ ポイント]グリッドで選択した 1 つまたは複数のポイントの流量グラフと水圧グラフを表示します。 | ||||||||
| ゾーン流量を追加(ボタン) |
関連コントロール データを持つネットワークが開いている場合にのみ使用できます。 現在のゾーンに出入りする流量を監視するライブ データ ポイントを検索するために使用されます。見つかったライブ データ ポイントがまだ存在しない場合は、ライブ データ ポイント グリッドに追加されます。 この機能では、ネットワーク ノードのエリア コードがライブ データ ゾーン名に対応している必要があります。流入ポイントと流出ポイントは、ゾーン ID に一致するエリア コードを持つ 1 つのノードと、現在のゾーンの外側にある 1 つのノードに接続されているライブ データに関連付けられたリンクを検索することで決定されます。 |
||||||||
| グラフ |
|
