[井戸コントロール]ページ

このページでは、井戸固有のデータフィールドを表示および編集できます。

井戸ノードで水頭レベルを決定するには、次の 2 つの方法があります。

[水位低下曲線]グリッドを使用して、一連の流量と水位低下の値を入力します。
[水位プロファイル]グリッドを使用して、シミュレーションの一連の水頭レベルを入力します。[水頭レベル]は、[日付と時間]から次の日時の値まで、またはシミュレーションが終了するまで入力した値が保持されます。

コントロールデータが追加された井戸のプロパティシートで[井戸コントロール]タブをクリックするとページが表示されます。

[水位低下曲線]グリッド

モードを[水位低下曲線]に設定すると、[水位低下曲線]グリッドが表示されます。

グリッドを使用して、一連の流量値と水位低下の値を入力します。

井戸の水頭の計算を表示する

水頭 = RWL － D(Q)

(1)

ここで:

RWL = 静止水位

D(Q) = 現在の揚水流量の水位低下の深度

グリッドに入力された水流量および水位低下の値の間で線形補間が行われます。

揚水流量がグリッドに入力された最初の流量値よりも小さい場合、流量ゼロおよび水位低下ゼロと、グリッドに入力された最初の流量および水位低下の値の間で線形補間が行われます。

揚水流量がグリッドに入力された最後の流量値よりも大きい場合、グリッドに入力された最後の水位低下の値を使用して、井戸の水頭が計算されます。

注: 井戸の水頭は、各スナップショットの後に計算されます。その結果、水位低下はポンプ場の流量から 1 タイムステップ遅れます。

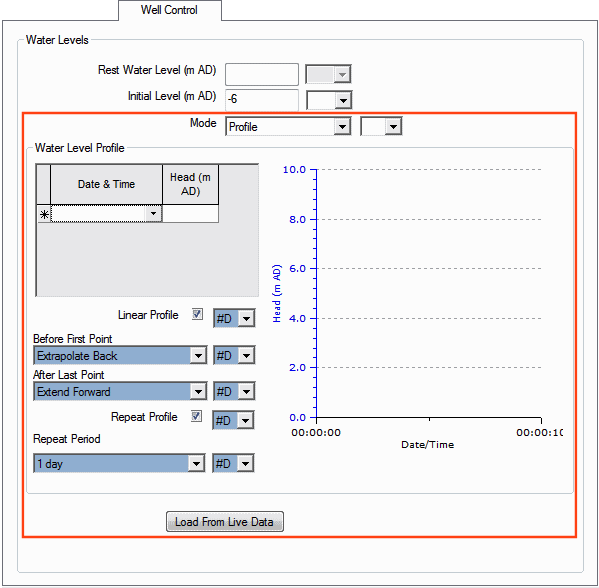

[水位プロファイル]グリッド

[モード]が[プロファイル]に設定されている場合は、[水位プロファイル]グリッドと付随するコントロールが表示されます。

プロファイルモードで井戸の水頭レベルを設定するには、次の 2 つの方法があります。

[初期水位]フィールドを使用して、シミュレーション全体で一定となる水頭レベルを設定します。
グリッドを使用して、シミュレーションの一連の変動する水頭レベルを入力します。

注: 初期水位と一連の変動する水頭レベルの両方が入力されている場合、変動する水頭レベルが使用されます。

既定では、データポイント間で線形補間が使用されます。[線形プロファイル]チェックボックスをオフにして、階段状のプロファイルを使用できます。グリッドに入力された各水頭値は、次の日時エントリまで、またはシミュレーションが終了するまで保持されます。

入力した日付または時刻の外側にプロファイルを拡張するオプション

[井戸コントロール]ページの[水位プロファイル]ビューには、入力した日時の外側にプロファイルを拡張するオプションがあります。

オプションを表示

オプション

説明

最初のポイント前

後方に延長	グリッドの最初の値は、シミュレーションの開始点まで(および繰り返されるプロファイルの繰り返し期間の開始点まで)延長されます。
後方に補外	線形プロファイルのみに適用: グリッドの最初の 2 つの値は、シミュレーションの開始(および繰り返されるプロファイルの繰り返し期間の開始)まで外挿するために使用されます。注: 非線形プロファイルに対して[後方に補外]が選択されている場合、プロファイルは後方に延長されます。
ゼロ/変更なし	シミュレーションの開始からグリッドの最初の値の日時まで(そして、繰り返されるプロファイルの場合は繰り返し期間の開始から)ゼロまたは「オフ」の値が適用されます。

最終ポイント後

前方に延長	グリッド内の最後の値は、シミュレーションの最後または繰り返し期間の終わりまで延長されます。
前方に補外	線形プロファイルのみに適用: グリッドの最後の 2 つの値は、シミュレーションの最後または繰り返し期間の終わりまで外挿するために使用されます。注: 非線形プロファイルに対して[前方に補外]が選択されている場合、プロファイルは前方に延長されます。

[プロファイルの繰り返し]チェックボックス

チェックをオンにすると、シミュレーションの間、プロファイルを繰り返します(選択した[繰り返し期間]の 00:00 から)。

重要: [プロファイルの繰り返し]オプションを使用する場合、定義したプロファイルが選択した繰り返し期間にまたがっていると、プロファイルは繰り返されません。

繰り返し期間

[プロファイルの繰り返し]チェックボックスがオンになっている場合に、シミュレーション全体で繰り返されるプロファイル期間。

ライブデータを使用するオプション

ライブデータファイルから水頭データを読み込み、これを使用して井戸の水頭レベルをコントロールすることができます。

これを行うには、[ライブデータから読み込む]ボタンをクリックし、[ライブデータにリンク]ダイアログを使用してソースを選択し、[水位プロファイル]グリッドを更新します。[センサーレベル]ダイアログが表示され、センサーレベル(データムより上)を入力できます。

ファイル内のデータは、センサーレベルを基準として扱われます。この 2 つが追加され、データムより上の値が得られます。既定のセンサーレベルは、ノードの標高です。

注: ライブデータファイル内のデータがコントロールデータと互換性がない場合は、警告が表示され、変更は行われません。

更新が完了したら、右上隅の[X]ボタンを使用してダイアログボックスを閉じます。

[水位プロファイル]グリッドを消去するオプション
