기존 객체를 슬라이스하거나 분할하여 새 3D 솔리드와 표면을 작성합니다.
액세스 방법
도구 세트: .
메뉴: .
요약
절단 평면은 UCS에서 큰 평면을 지정하거나 메쉬가 아닌 표면 객체를 선택함으로써 점 2개 또는 3개로 정의됩니다. 슬라이스된 3D 솔리드의 한쪽 면 또는 양쪽 면을 유지할 수 있습니다.
원래 솔리드의 도면층과 색상 특성이 슬라이스된 객체에서도 유지됩니다. 그러나 그 결과 생성되는 솔리드나 표면 객체에는 원래 객체의 사용 내역이 유지되지 않습니다.
| 슬라이스할 수 있는 객체 | 절단 평면으로 사용할 수 있는 객체 |
|---|---|
| 3D 솔리드 | 표면 |
| 지표면 | 원 |
| 타원 | |
| 원형 또는 타원형 호 | |
| 2D 스플라인 | |
| 3D 폴리선 세그먼트 |
프롬프트 리스트
다음과 같은 프롬프트가 표시됩니다.
- 슬라이스할 객체
-
슬라이스할 3D 솔리드 또는 표면 객체를 지정합니다. 메쉬 객체를 선택하는 경우, 3D 솔리드나 표면으로 변환한 다음 슬라이스 작업을 완료하면 됩니다.
- 슬라이싱 평면의 시작점
-
슬라이싱 평면의 각도를 정의하는 두 점 중 첫 번째 점을 설정합니다. 슬라이싱 평면은 현재 UCS XY 평면에 대해 직교입니다.
- 평면 위의 두 번째 점. 슬라이싱 평면의 두 점 중 두 번째 점을 설정합니다.
- 평면 객체
-
선택한 원, 타원, 원형 또는 타원형 호, 2D 스플라인 또는 2D 폴리선 세그먼트가 포함된 평면에 맞춰 절단 평면을 정렬합니다.
- 원, 타원, 호, 2D 스플라인 또는 2D 폴리선 선택. 정렬에 사용할 객체를 지정합니다.
- 표면
-
절단 평면을 표면으로 정렬합니다.
- 표면 선택. 정렬에 사용할 표면을 지정합니다.

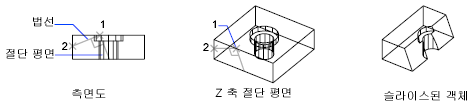

- Z축
-
평면 위의 점과 평면의 Z축(법선) 위에 또 한 점을 지정하여 절단 평면을 정의합니다.
- 단면 평면의 점 지정. 슬라이싱 평면의 한 점을 설정합니다.
- 평면의 Z-축(법선) 위의 점 지정. 슬라이싱 평면에 대해 직교인 축을 정의하는 한 점을 지정합니다.
- 뷰
-
절단 평면을 현재 뷰포트의 뷰 평면에 정렬합니다. 점을 지정하면 절단 평면의 위치가 정의됩니다.
- 현재 뷰 평면 위의 점 지정. 객체 위의 한 점을 설정하여 슬라이스를 시작합니다.
- XY
-
절단 평면을 현재 UCS(사용자 좌표계)의 XY 평면에 정렬합니다. 점을 지정하면 절단 평면의 위치가 정의됩니다.
- XY 평면 위의 점. 슬라이스의 위치를 설정합니다.
- YZ
-
절단 평면을 현재 UCS의 YZ 평면에 정렬합니다. 점을 지정하면 절단 평면의 위치가 정의됩니다.
- YZ 평면 위의 점. 슬라이스의 위치를 설정합니다.
- ZX
-
절단 평면을 현재 UCS의 ZX 평면에 정렬합니다. 점을 지정하면 절단 평면의 위치가 정의됩니다.
-
ZX 평면 위의 점. 슬라이스의 위치를 설정합니다.
객체 하나를 둘 이상의 객체로 슬라이스하는 경우, 평면 이쪽의 객체로부터 솔리드 또는 표면 하나가 작성되고 다른 쪽 객체로부터 다른 솔리드 또는 표면이 작성됩니다.
-
ZX 평면 위의 점. 슬라이스의 위치를 설정합니다.
- 3점
-
3개의 점을 사용하여 절단 평면을 정의합니다.
- 원하는 면 위의 점
-
슬라이스된 솔리드 중 도면에 유지할 쪽을 점을 사용하여 결정합니다. 절단 평면에는 점이 놓일 수 없습니다.
- 양쪽 면 유지
-
슬라이스된 솔리드의 양쪽 모두를 유지합니다. 단일 솔리드를 두 조각으로 슬라이스하면 평면의 양쪽 조각들에서 두 개의 솔리드가 작성됩니다. SLICE는 선택한 각 솔리드에 대해 새 복합 솔리드를 두 개 이상 작성합니다.
