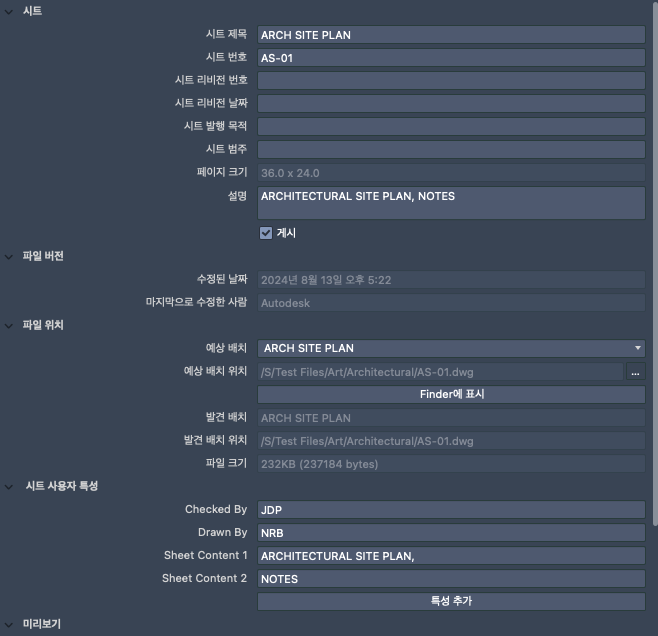

선택한 시트의 이름, 번호 및 게시 작업에 포함할지 여부와 같은 특정 정보를 표시합니다. 또한 사용자 특성을 표시합니다(있는 경우).
SHEETSET(명령)
메뉴: : 시트 세트 관리자에서 시트 선택
옵션 리스트
다음과 같은 옵션이 표시됩니다.
시트
시트 세트에서 시트를 식별하는 데 사용되는 정보를 표시합니다.
- 시트 제목
- 시트 세트의 시트 이름을 표시합니다.
- 시트 번호
- 시트의 번호를 표시합니다.
- 시트 리비전 번호
- 시트에 지정된 리비전 번호를 표시합니다.
- 시트 발행 목적
- 시트의 용도를 표시합니다.
- 시트 범주
- 시트의 범주 이름을 표시합니다.
- 페이지 크기
- 시트의 페이지 크기를 표시합니다.
- 설명
- 시트에 대한 설명을 표시합니다.
- 게시
- 시트 세트의 모든 시트 또는 하위 세트를 게시할 때 시트를 배치 게시 대화상자에 추가할지 여부를 조정합니다.
파일 버전
연관된 도면(DWG) 파일에 대한 정보를 나열합니다.
- 수정 날짜
- 파일이 마지막으로 수정된 날짜를 표시합니다.
- 마지막으로 수정한 사람
- 파일을 마지막으로 수정한 사용자의 이름을 표시합니다.
파일 위치
시트를 포함하는 도면 파일의 위치를 표시합니다.
- 예상 배치
- 시트 세트의 시트와 연관되어야 하는 도면(DWG) 파일의 명명된 배치를 지정합니다.
- 배치를 포함하고 있는 도면(DWG) 파일이 예상 배치 위치 특성에 지정됩니다.
- 예상 배치 위치
- 시트가 이전에 저장되었던 경로 및 도면(DWG) 파일 이름을 지정합니다.
- 발견 배치
- 시트 세트의 시트와 연관된 도면(DWG) 파일의 배치 이름을 표시합니다.
- 발견 위치
- 배치가 발견된 도면의 경로 및 파일 이름을 표시합니다.
- 파일 크기
- 시트와 연관된 도면(DWG) 파일의 크기를 표시합니다.
시트 사용자 특성
시트 세트에서 각 시트와 연관된 사용자 정의 사용자 특성을 표시합니다.
다음과 같은 방법으로 사용자 정의 사용자 특성을 관리할 수 있습니다.
- 특성 추가를 클릭하여 사용자 특성 추가 대화상자를 표시하고 새 특성을 작성합니다.
- 특성을 마우스 오른쪽 버튼으로 클릭하고 사용자 특성 제거를 선택하여 특성을 제거합니다.
또한 새 사용자 특성을 선택하여 사용자 특성 추가 대화상자를 열고 새 특성을 작성할 수 있습니다.
미리보기
선택한 시트의 미리보기 이미지를 표시합니다.
