시트 세트 관리자 팔레트

명명된 도면 시트 집합을 표시 및 구성합니다.

SHEETSET(명령)

메뉴: 윈도우 > 시트 세트 관리자

키보드: Cmd-8

요약

시트 세트 관리자는 다음과 같은 경우 완전하게 작동하지 않습니다.

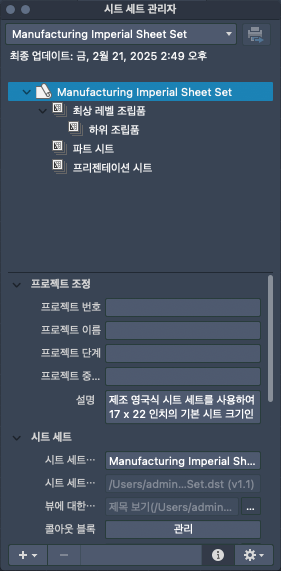

시트 세트 관리자의 구성요소

아래에서는 시트 세트 관리자에 포함된 각 구성요소의 용도에 대해 설명합니다.

  1. 시트 세트 팝업 메뉴. 열린 시트 세트와 최근에 연 시트 세트가 모두 나열됩니다. 리스트를 사용하여 열린 시트 세트 간을 전환합니다.

  2. 게시 버튼. 배치 게시 대화상자를 표시하고 현재 시트 세트의 모든 시트를 채웁니다.

  3. 시트 세트 트리 뷰. 현재 시트 세트의 모든 시트가 구성된 리스트를 표시합니다.

    트리 뷰에서 다음 동작을 수행할 수 있습니다.

    • 시트 또는 뷰를 두 번 클릭하여 연관된 도면을 엽니다.
    • 마우스 오른쪽 버튼으로 클릭하여 현재 선택한 항목에 관련된 작업의 바로 가기 메뉴에 액세스합니다. 자세한 내용은 시트 세트 트리 뷰 바로 가기 메뉴를 참고하십시오.
    • 트리 뷰 내에서 항목을 끌어 항목을 재정리합니다.

  4. 상세 정보 패널. 시트 세트 트리 뷰에서 선택한 항목의 특성을 표시합니다. 시트 세트 관리자의 맨 아래 창에서 위 또는 아래로 스크롤하여 선택한 항목에 대해 사용 가능한 특성을 확인합니다.

    상세 정보 패널에 나열되는 특성에 대한 자세한 내용은 다음 항목을 참고하십시오.

  5. 동작 작성 버튼. 새 시트 세트를 작성하거나 현재 시트 세트에 시트 및 하위 세트를 추가할 수 있는 팝업 메뉴를 표시합니다.

    • 새 시트. 새 시트 대화상자를 표시하고 시트 세트나 선택한 하위 세트 아래에 새 시트를 작성합니다.
    • 배치를 시트로 가져오기. 파일 탐색 대화상자를 표시하고 기존 도면에서 시트 세트에 추가할 배치를 선택할 수 있도록 합니다.
    • 새 하위 세트. 새 하위 세트를 작성합니다.
    • 새 시트 세트. 새 시트 세트 대화상자를 표시하고 새 시트 세트 데이터(DST) 파일을 작성합니다.

  6. 제거 버튼. 시트 세트에서 선택한 하위 세트 또는 시트를 제거합니다. 시트를 제거해도 연관된 도면 파일이 삭제되지는 않습니다.

  7. 시트 세트 작업 버튼. 시트 세트를 열거나 닫고 게시할 수 있는 팝업 메뉴를 표시합니다. 시트를 열고 이름을 바꾸는 방법도 조정할 수 있습니다.

    • 시트 세트 열기. 파일 탐색 대화상자를 표시하고 시트 세트 데이터(DST) 파일의 정보를 시트 세트 관리자에 로드합니다.
    • 시트 세트 닫기. 현재 시트 세트를 닫습니다.
    • 배치 게시. 배치 게시 대화상자를 표시하고 선택한 시트나 선택한 하위 세트 또는 시트 세트에 포함된 시트를 추가합니다.
    • 선택합니다. 현재 시트 세트에서 페이지 설정 재지정을 수정할 수 있는 페이지 설정 관리자를 표시합니다.
    • 모형에 대해 도면 열기. 시트 세트 관리자에서 배치를 열 때 명명된 배치 또는 모형 공간을 현재로 설정할지 여부를 조정합니다.
    • 파일 사용자 표시. 시트를 작성했거나 현재 시트를 열고 있는 사용자가 시트 세트 트리 뷰에서 배치 아래에 표시되는지 여부를 조정합니다.
    • 이름 동기화. 시트 세트 관리자에서 시트의 이름과 번호를 변경할 때 도면(DWG) 파일 및 시트의 이름바꾸기를 조정합니다.
      • 시트 제목. 이 옵션을 선택하고 시트 세트 관리자에서 시트의 이름을 바꾸면 도면(DWG) 파일에서 배치 이름이 변경됩니다.
        • 시트 번호로 머리말. 이 옵션을 선택하고 시트 세트 관리자에서 시트 이름을 바꾸면 도면(DWG) 파일에서 배치 이름이 시트 제목 앞에 시트 번호가 머리말로 붙는 새 이름(<번호> <제목>)으로 변경됩니다.
      • 도면 제목. 이 옵션을 선택하고 시트 세트 관리자에서 시트 이름을 바꾸면 도면(DWG) 파일 이름과 배치 이름이 모두 변경됩니다.
        • 시트 번호로 머리말. 이 옵션을 선택하고 시트 세트 관리자에서 시트 이름을 바꾸면 도면(DWG) 파일 이름과 배치 이름이 모두 시트 제목 앞에 시트 번호가 머리말로 붙는 새 이름(<번호> <제목>)으로 변경됩니다.
