선택한 두 3D 솔리드 세트 사이의 간섭을 사용하여 임시 3D 솔리드를 작성합니다.
액세스 방법
도구 세트: .
메뉴: .
요약

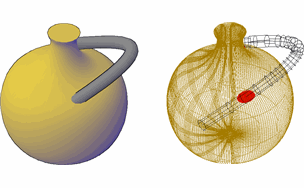

교차 체적을 나타내는 임시 3D 솔리드로 간섭이 강조 표시됩니다. 겹치는 체적이 유지되도록 할 수도 있습니다.
단일 선택 세트를 정의한 경우, INTERFERE는 세트에 들어 있는 모든 솔리드에 대해 간섭이 발생했는지 확인합니다. 두 개의 선택 세트를 정의한 경우 INTERFERE는 첫 번째 선택 세트의 솔리드와 두 번째 선택 세트의 솔리드를 비교 확인합니다. 두 개의 선택 세트 모두에 같은 3D 솔리드가 포함되어 있는 경우 INTERFERE는 첫 번째 선택 세트의 3D 솔리드를 사용하고 두 번째 선택 세트의 3D 솔리드를 무시합니다.
Enter 키를 누르면 3D 솔리드 쌍에 대한 간섭 테스트가 시작되고 간섭 검사 대화상자가 표시됩니다.
명령 프롬프트에서 -interfere를 입력하면 옵션이 표시됩니다.
프롬프트 리스트
다음과 같은 프롬프트가 표시됩니다.
- 첫 번째 객체 집합
-
검사할 객체 집합을 지정합니다. 두 번째 객체 집합을 선택하지 않으면 이 선택 세트의 모든 객체를 서로 비교하여 검사합니다.
- 두 번째 객체 집합
-
첫 번째 객체 집합과 비교할 추가 객체 집합을 지정합니다. 동일한 객체를 두 번 선택하는 경우에는 첫 번째 선택 세트에 포함하여 처리합니다.
- 두 번째 객체 집합
- 내포된 선택
- 첫 번째 세트 검사. 첫 번째 선택 세트만 간섭 검사를 시작하고 간섭 검사 대화상자를 표시합니다.
- 검사. 두 객체 세트의 간섭 검사를 시작하고 간섭 검사 대화상자를 표시합니다.
- 내포된 선택
-
블록 및 외부 참조에 내포되어 있는 개별 솔리드 객체에 액세스할 수 있습니다.
- 내포된 객체 선택. 선택 세트에 포함할 내포된 객체를 지정합니다.
- 종료. 내포되지 않은 일반 객체 선택을 복원합니다.
- 설정
-
간섭 설정 대화상자를 표시합니다.
